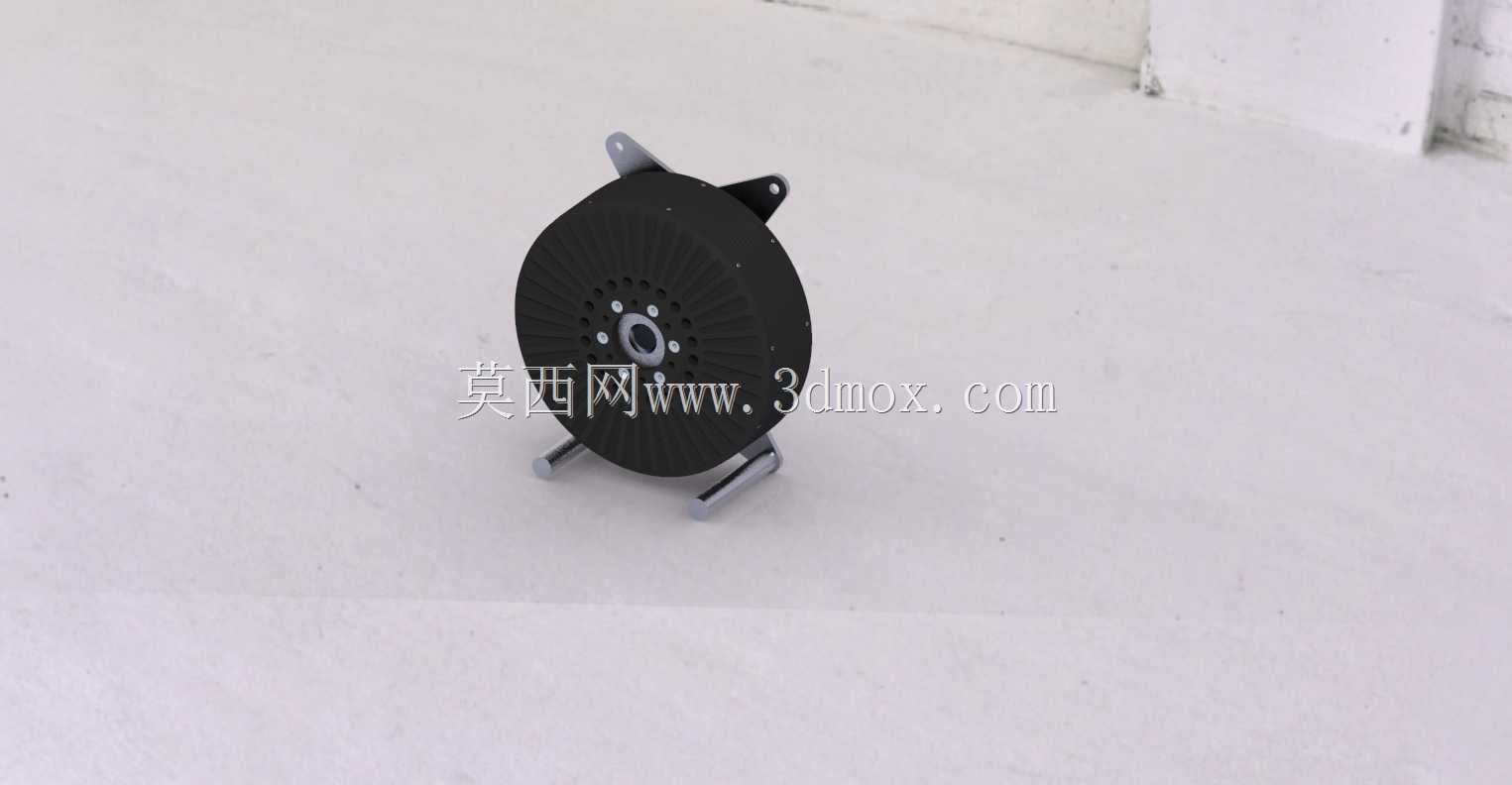

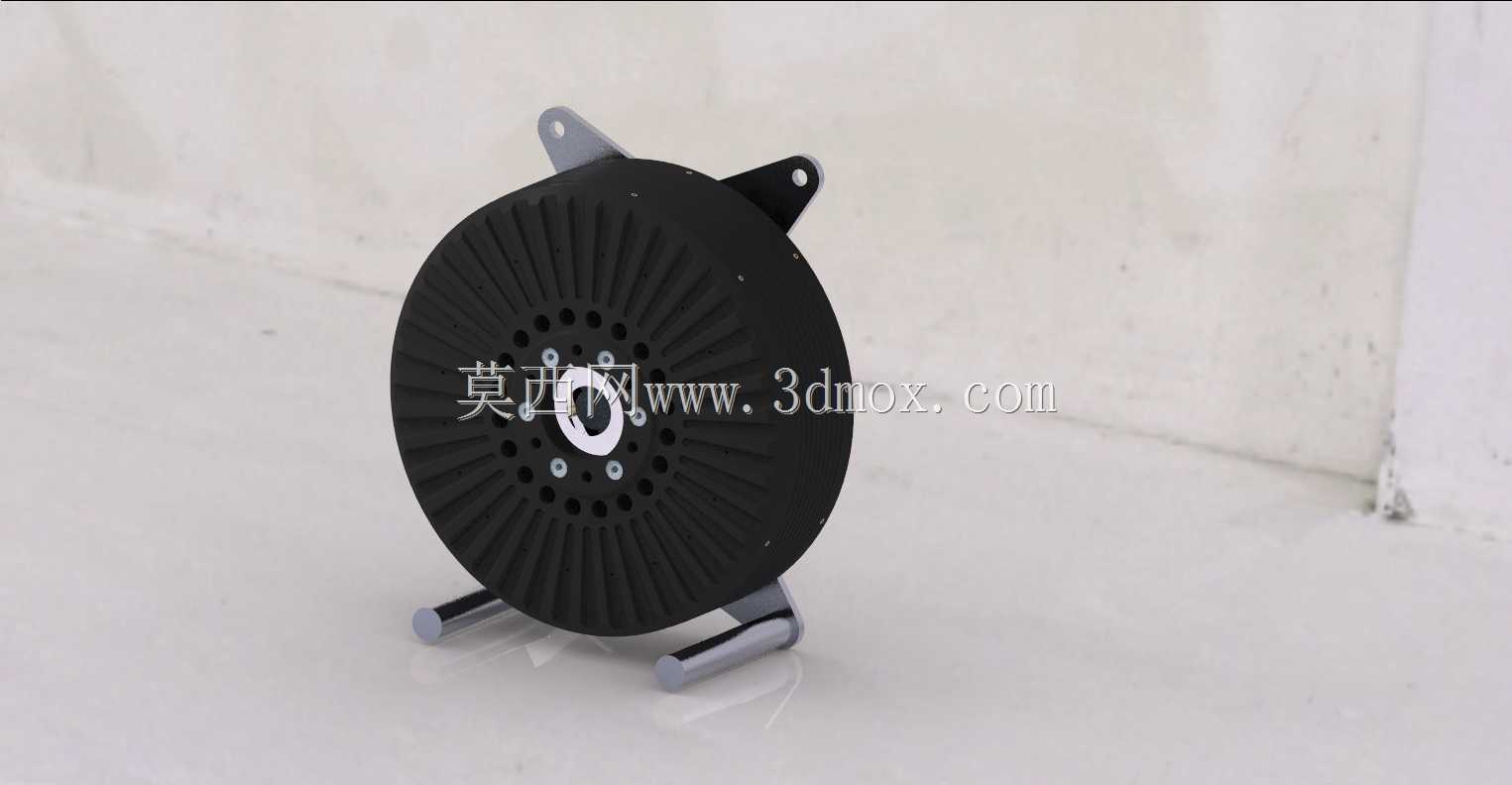

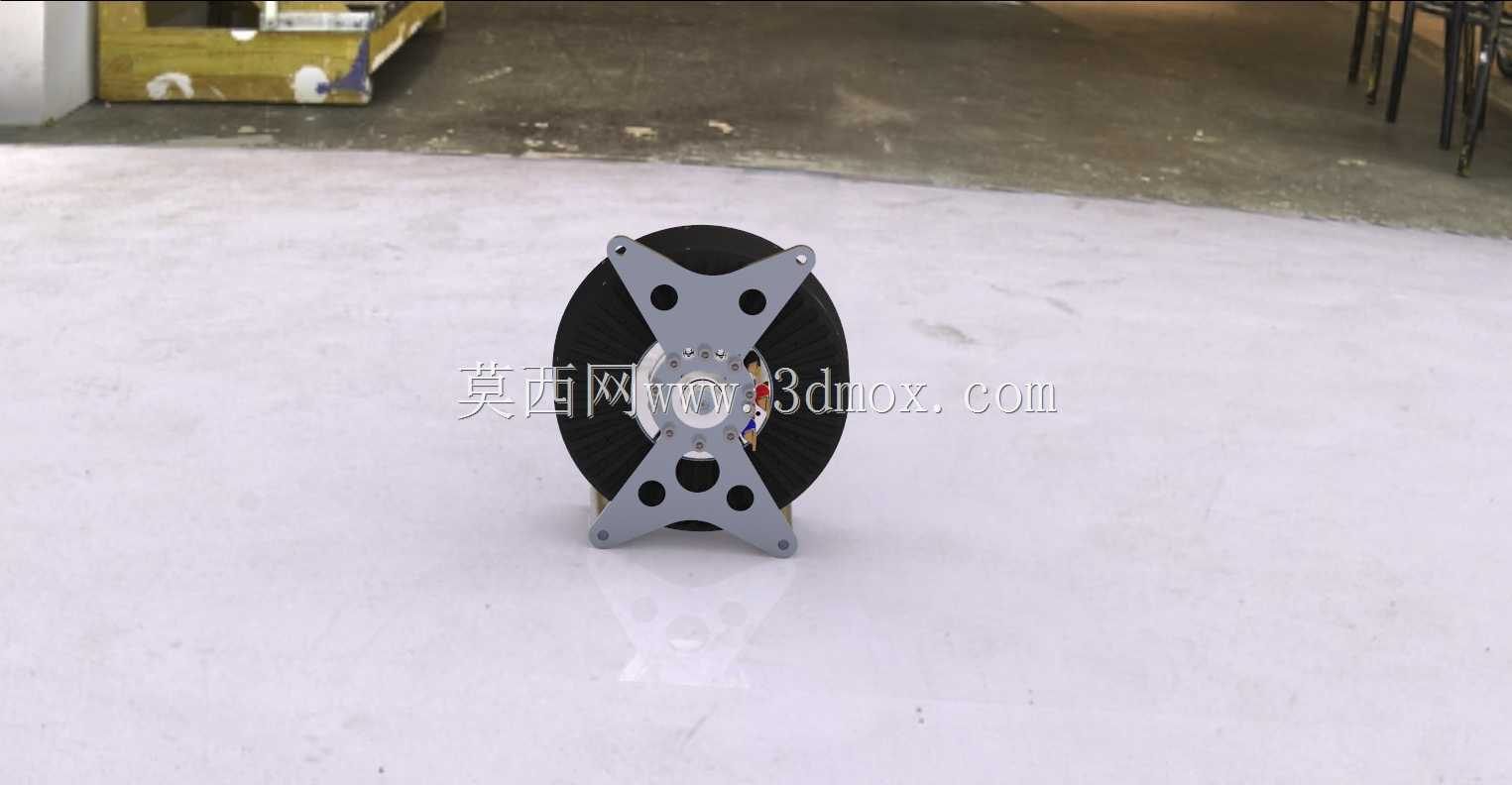

轴向磁通盘式电机发电机三维结构

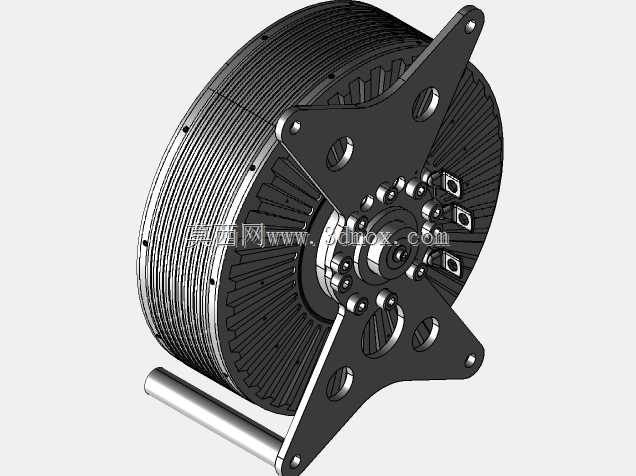

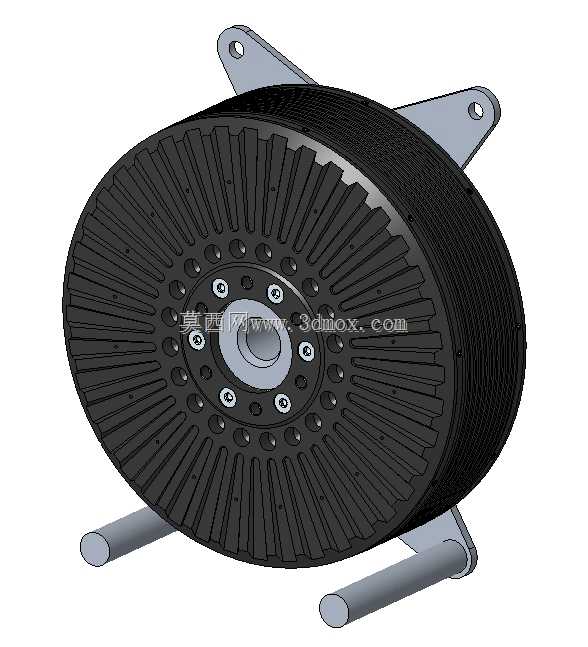

　　这款轴向磁通结构的动力转换装置，可同时作为驱动电机与发电机使用，在新能源轻型载具、小型航空动力、分布式储能发电、特种作业机器人等场景中应用广泛。区别于传统径向磁通电机的圆柱式结构，该产品采用盘式扁平化布局，轴向尺寸大幅压缩，能够适配安装空间局促、对动力单元轴向长度有严格限制的集成式设备布局，比如电动垂直起降飞行器的动力吊舱、轻量化电动赛车的轮边驱动单元、便携移动式发电机组的动力核心等场景，都能依托其紧凑结构减少整体设备的体积冗余。从结构设计逻辑来看，该装置采用双定子夹单转子的轴向磁路布局，转子盘直接固定在输出轴端，磁钢沿圆周方向嵌装在转子支架上，两侧定子绕组正对转子磁钢端面，气隙沿轴向分布，磁路路径更短，

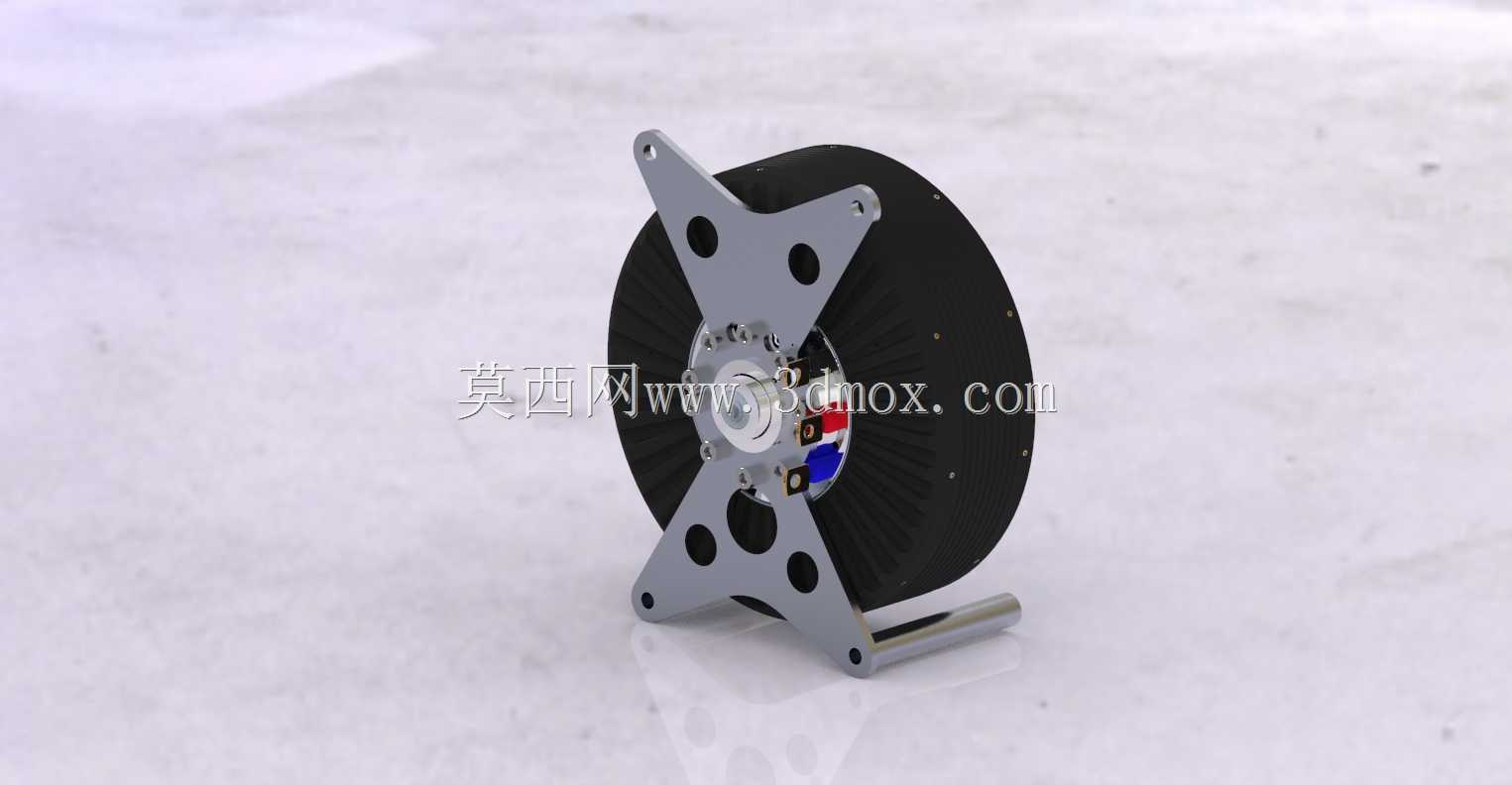

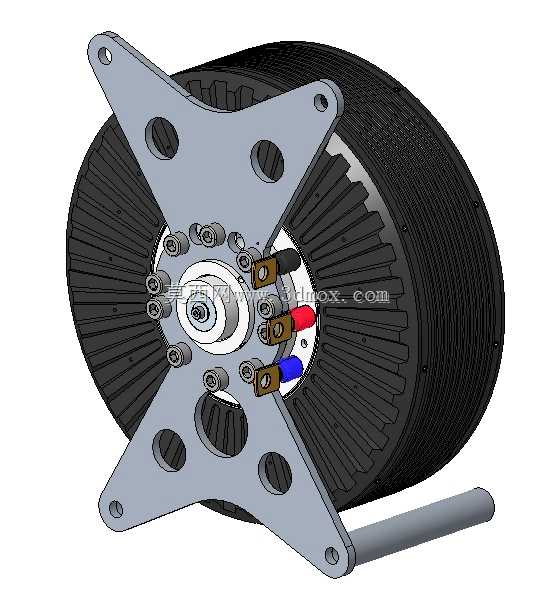

　　能够在同等体积下实现更高的功率密度与扭矩输出。安装端采用十字形星型支架结构，支架上预留的多个安装孔位可适配不同规格的安装基座，支架与定子壳体采用一体化刚性连接，能够承受高转速运行下的径向与轴向载荷，避免运行过程中出现结构共振。输出轴端采用双轴承支撑结构，可承受一定的径向悬臂载荷，适配带轮、直连桨叶等不同的负载连接方式。从安装边界来看，该装置整体为圆盘形主体结构，最大外径对应268规格的尺寸边界，轴向总长度远小于同功率等级的径向磁通电机，安装孔位的分布圆直径经过标准化设计，可直接匹配行业内通用的动力安装接口，无需额外设计转接法兰。在实际选型应用中，这类轴向磁通装置作为电机使用时，低转速区间即可输出大扭矩，

　　无需搭配大减速比的减速机构即可直接驱动负载，减少传动链路的功率损耗；作为发电机使用时，在较低的输入转速下即可达到额定发电电压，适配小型风力发电、便携燃油发电机组等对转速适配范围要求较宽的场景。结构建模过程中，完整还原了定子绕组的排布空间、转子磁钢的嵌装位置、冷却风道的预留结构、接线端子的出线位置，以及安装支架的应力薄弱处的加强结构，所有配合面的尺寸公差、安装孔的位置度都按照实际工程装配要求进行了还原，可直接用于动力系统的布局干涉检查、安装支架的配套设计、整机动力学仿真的模型导入，帮助结构设计人员在设备研发初期快速完成动力单元的匹配验证，减少反复测绘调整的工作量。
