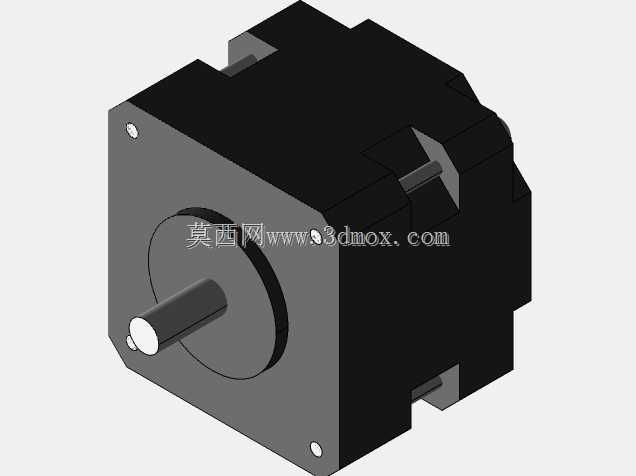

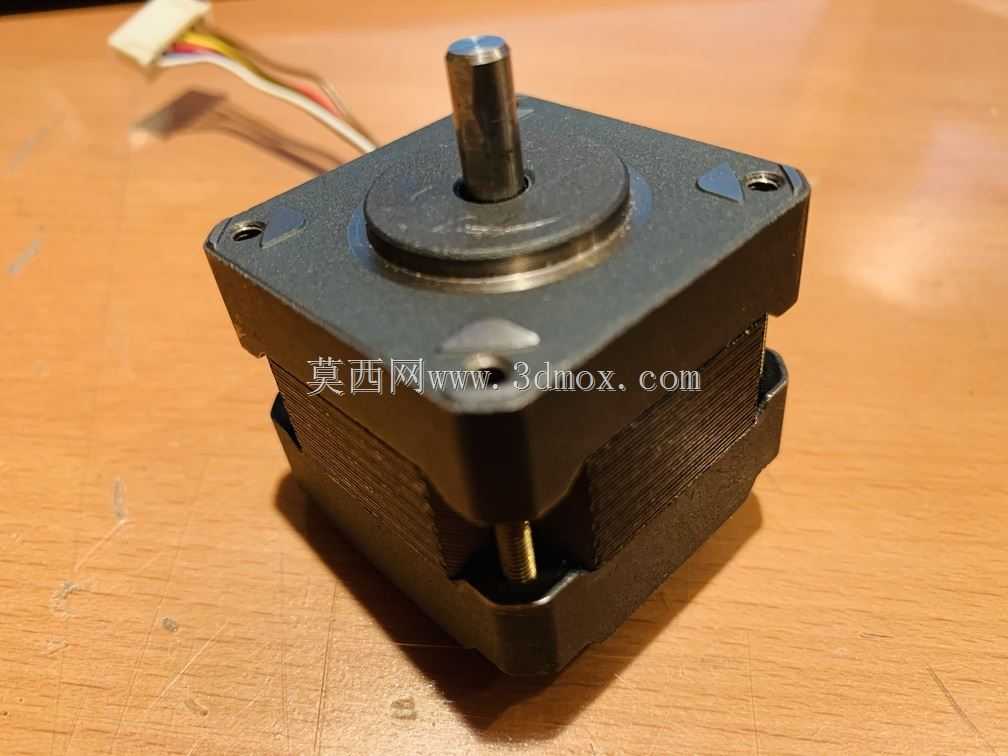

TEAC60型步进电机云台适配结构

　　这款步进电机的结构设计最初围绕云台类载荷的姿态调整需求展开，在小型光电吊舱、桌面摄影云台、轻量化监控转台这类需要精准角度控制的场景中，这类步进电机是核心的动力输出部件。区别于常规开环步进电机的粗放设计，该结构在输出轴端做了轴径匹配优化，轴伸长度刚好适配常用的同步带轮、联轴器安装尺寸，不会出现轴伸过长导致的悬臂挠变，也不会因为轴长不足无法加装锁紧结构。从安装边界来看，电机主体采用方形机座设计，四个角预留的安装孔位采用标准孔距，能够直接适配市面上多数60系列电机的安装支架，不需要额外做转接板加工，机座的端面平面度控制在合理公差范围内，安装后可以保证电机输出轴与负载转轴的同轴度，减少运行过程中的偏磨问题。在功能特性上，

　　电机的定子与转子间隙做了均匀化处理，运行时的步距角精度能够满足云台低速运行时的平稳性要求，不会出现低频抖动导致的画面虚焦、姿态偏移问题，机壳的后部预留了编码器安装位，如果后续需要做闭环控制升级，可以直接加装磁电编码器，不需要对电机主体结构做二次修改。设计过程中特意将电机的出线槽设置在机座侧方的凹槽内，布线时线缆可以顺着凹槽固定，不会因为云台转动拉扯线缆，也避免线缆突出机座轮廓干扰周边结构的运动路径。从实际选型适配的角度，这款电机的机身长度控制在紧凑范围内，在有限的云台内部腔体空间里，既能够提供足够的保持扭矩带动预设载荷转动，又不会占用过多的结构空间，给电路板、滑环等其他部件留出充足的布置余量。机壳的边角做了小倒角处理，

　　装配时不会刮伤安装人员的手部，也不会在装入腔体时剐蹭内部的线束绝缘层。输出轴的端面做了中心定位孔，方便装配时快速找正负载的旋转中心，轴上的扁位结构可以配合紧定螺丝实现无间隙传动，避免频繁正反转时出现传动回程差。在散热结构的考虑上，机壳表面的平整面可以直接贴合云台的金属支架，将运行时产生的热量通过支架传导出去，不需要额外加装散热风扇，进一步缩小整个云台系统的体积，降低运行时的风阻与噪音。
