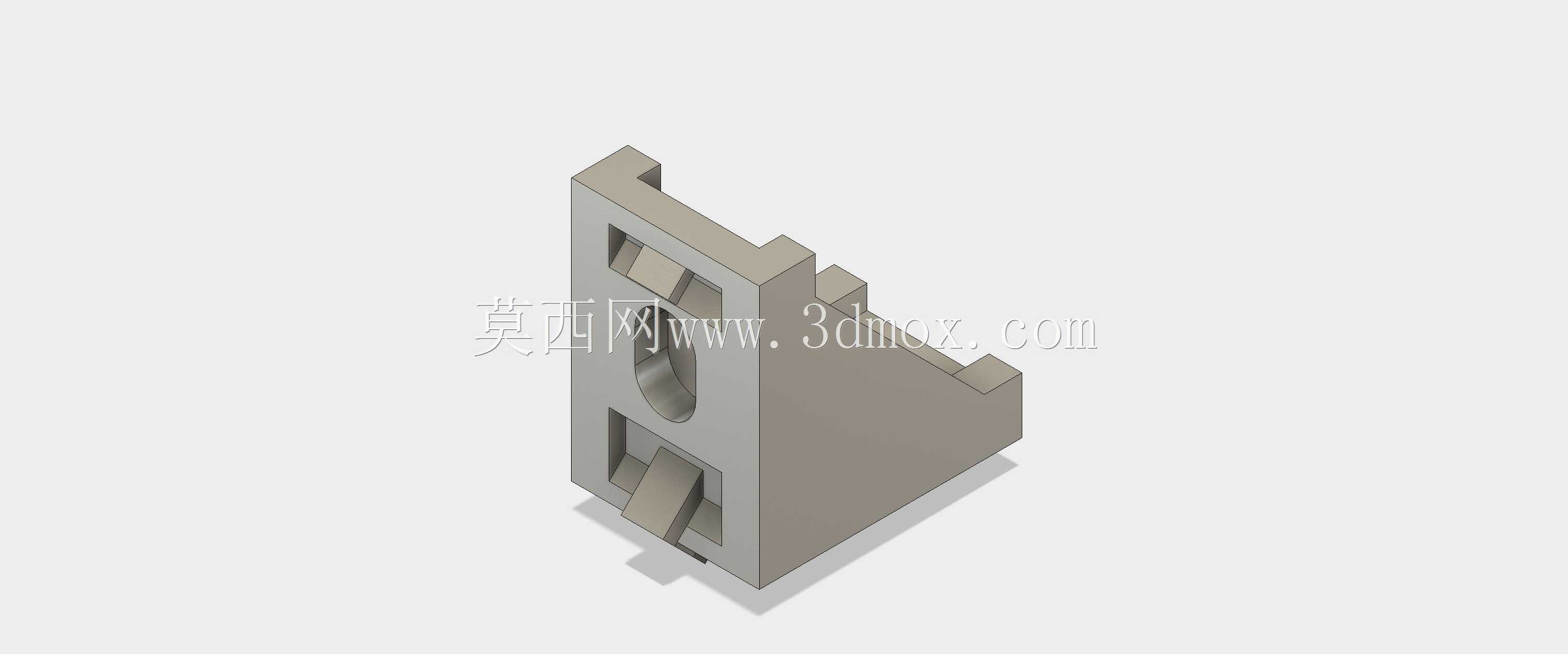

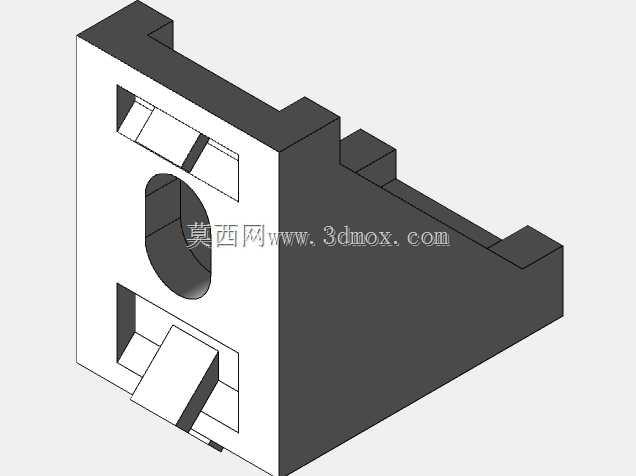

20mm规格工业铝角连接支撑构件

　　这款20mm规格的铝角支撑构件，主要面向工业铝型材框架的直角拼接场景，在自动化设备机架、检测工位工作台、小型输送线侧边护架、电子产线治具架的搭建中应用广泛，能够替代传统的焊接角码，无需做焊后打磨、表面防腐处理，适配现有主流20系列欧标铝型材的安装槽位，装配时不需要额外做端面铣削加工，直接通过配套T型螺栓、法兰螺母即可完成锁紧固定，大幅缩短框架类设备的现场装配周期。从结构设计来看，构件采用直角L型主体构型，两个垂直安装面分别设置了与铝型材槽宽匹配的定位凸台，装配时凸台可直接卡入型材的T型槽内，不需要人工反复调校直角精度，能够自然保证两个拼接型材的90度垂直度，避免人工对齐产生的角度偏差，降低现场装配的调校难度。

　　构件的转角位置做了加厚三角加强筋结构，筋板厚度根据20型材的承重阈值做了匹配计算，在承受垂直方向的静载荷时，不会出现转角处应力集中导致的变形问题，相比无筋的薄款角件，抗侧向冲击的能力提升明显，即便是在设备频繁启停产生振动的工况下，连接位置也不会出现松动偏移。构件的两个安装面上预留了对应的螺栓过孔，孔位间距严格匹配20系列铝型材的中心槽距，安装时螺栓可直接穿过过孔与槽内的T型螺母啮合，不需要在型材上额外钻孔攻丝，不会破坏铝型材本身的氧化层与结构强度，后期框架改造调整时，可直接松卸螺母移动构件位置，不会在型材表面留下不可逆的加工痕迹。考虑到工业现场的装配兼容性，构件的安装面做了0.2mm的沉台公差设计，

　　当铝型材端面存在轻微的切割斜度或者毛刺时，沉台结构可以补偿一定的装配误差，避免出现两个型材拼接面存在缝隙的问题，保证框架整体的拼接平整度。构件的边缘位置全部做了R1的圆角倒钝处理，没有尖锐的切削毛边，装配作业时不会划伤操作人员的手套或者手部，也不会刮破设备上布设的线缆、气管外层护套。在实际选型使用时，该角件适配的铝型材截面边长为20mm，安装后突出型材表面的高度与型材槽深匹配，不会额外占用框架的内部安装空间，对于需要在型材侧面安装钣金护板、亚克力透明挡板的场景，角件不会与护板产生安装干涉，护板可直接贴合型材表面固定，不需要额外做避位裁切。这类角件除了用于型材之间的直角拼接，还可以作为型材与地面脚杯、型材与移动脚轮的过渡连接支撑，在小型桌面级设备的框架搭建中，也可用于层板的直角支撑，替代传统的塑料角码，承重能力与抗老化性能更适配工业场景的长期使用需求，不会因为车间内的油污、切削液腐蚀出现强度下降的问题。
