适配Genmitsu设备的5至8mm孔径刚性夹紧联轴器

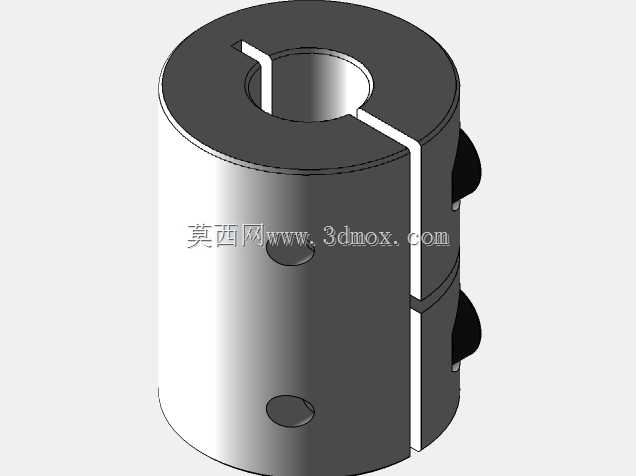

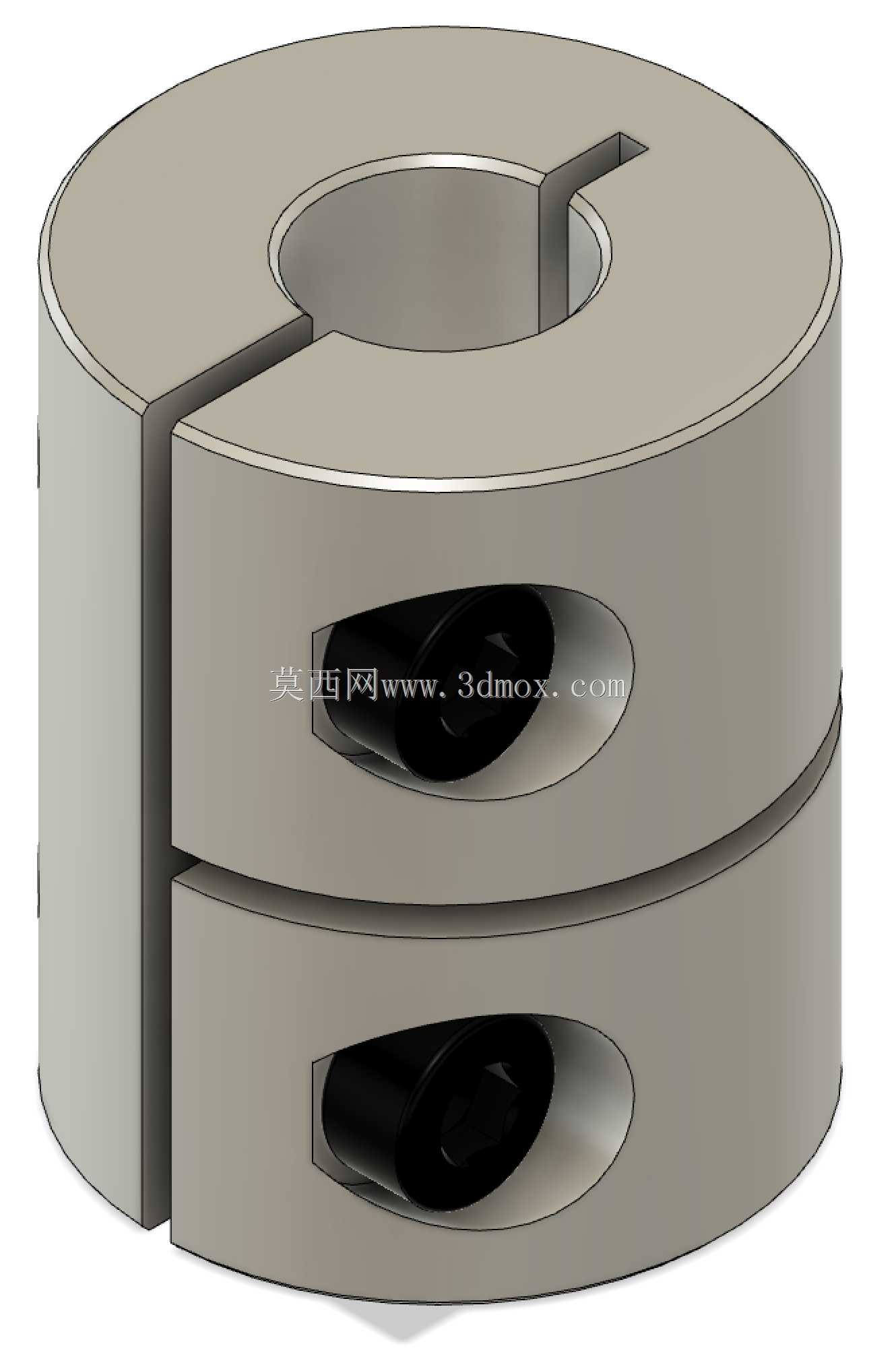

　　在小型数控雕刻、桌面级精密加工设备的传动链路里，轴系连接的同轴度误差、传动间隙是影响加工精度的核心诱因之一，这类刚性夹紧联轴器正是针对小扭矩精密传动场景设计的轴连接部件，适配5mm到8mm的轴径过渡连接需求，常见于Genmitsu 3020-PRO MAX这类桌面CNC设备的主轴与电机、进给丝杆与驱动电机的连接工位。区别于弹性联轴器依靠形变补偿偏移的设计思路，这类刚性联轴器依靠自身的结构刚性保证传动过程无回转间隙，能精准传递扭矩，在对传动精度要求高、轴系对中条件较好的安装场景下，能避免弹性元件老化带来的精度衰减问题。从结构设计来看，这款联轴器采用分体夹紧式结构，沿轴向开设一条通缝，配合两个径向布置的锁紧螺钉实现抱紧固定，

　　安装时不需要完全拆解设备端的轴系，只需要拧松锁紧螺钉将联轴器套入两端轴的对应位置，对齐轴的安装平面后逐步拧紧螺钉即可完成固定，相比顶丝式固定的联轴器，夹紧式结构对轴表面的损伤更小，抱紧力分布更均匀，大扭矩传动下不会出现轴与联轴器相对滑动的问题。外形上采用圆柱式整体结构，外径尺寸控制紧凑，不会占用过多的设备安装空间，两端的内孔分别适配5mm和8mm直径的轴，安装时需要注意两端轴的插入深度要匹配联轴器的轴向长度，预留足够的抱紧接触面积，避免单侧轴插入过短导致夹紧力不足。实际选型使用时，需要提前确认两端被连接轴的直径公差，保证轴径与联轴器内孔的配合间隙在合理范围内，过大会导致抱紧后同轴度偏差，过小则会出现装配困难的问题；

　　同时要保证两端轴的对中精度，因为刚性联轴器无法补偿径向、角向的安装偏差，若对中偏差过大会导致轴系运转时产生额外的径向载荷，加速轴承磨损，甚至引发传动振动。这类联轴器除了桌面数控设备外，也可用于小型3D打印机、精密检测设备、小型自动化模组的小扭矩轴系连接场景，在无频繁正反转冲击、轴系对中良好的工况下，能长期保持稳定的传动精度，不需要额外的维护保养，锁紧螺钉采用标准内六角规格，常规五金工具即可完成装拆调整。建模过程中需要重点关注夹紧缝的宽度设计，缝宽过大会导致螺钉拧紧后联轴器变形量不足，无法提供足够的抱紧力，缝宽过小则会在加工、装配时出现上下两瓣贴合错位的问题，内孔的表面粗糙度也需要控制在合理范围，过于粗糙会影响抱紧时的摩擦力，

　　过于光滑则可能在冲击载荷下出现打滑。两个锁紧螺钉的安装孔位置需要沿轴向错位布置，避免两个螺钉的夹紧力作用在同一径向截面上导致轴系局部应力集中，同时螺钉孔的沉头深度要匹配所选螺钉的头部尺寸，保证拧紧后螺钉头部不突出联轴器外圆，避免运转时与周边结构产生干涉。
