桌面级小型数控雕刻铣削加工设备结构

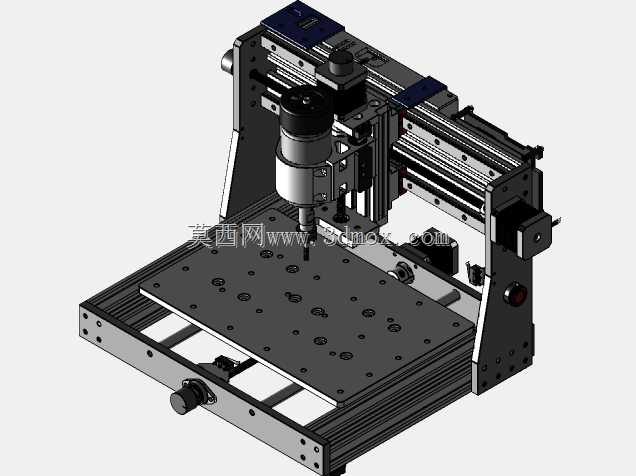

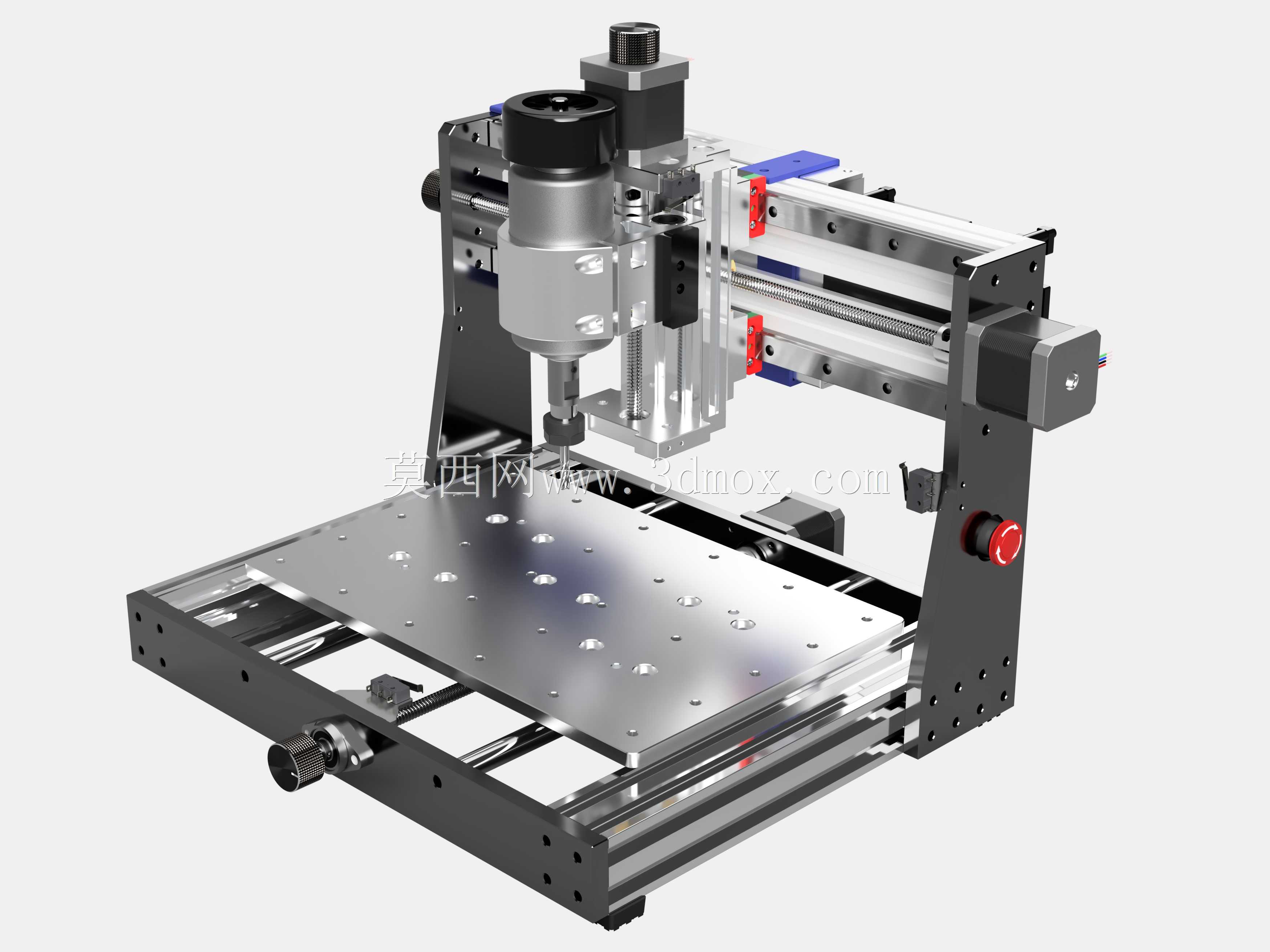

　　这款小型桌面式数控加工设备，主要面向个人工坊、创客空间、小批量打样场景，可完成软金属、亚克力、PCB板、实木薄片等材质的平面铣削、轮廓雕刻、钻孔开槽作业，相比大型工业机床占地不足0.5平米，可直接放置在常规工作台面上使用，无需额外做地基固定。设备整体采用龙门式动龙门结构，Y轴传动布置在床身两侧，配合线性导轨保证运动过程的平稳性，X轴搭载在龙门横梁上，Z轴滑台直接固定主轴单元，运动行程覆盖常规桌面加工的常用尺寸范围，安装时需预留前后左右各100mm的操作与走线空间，台面采用带阵列安装孔的铝合金平台，可配合压板、台钳固定不同外形的待加工工件，无需额外制作专用工装即可适配多数规则坯料。主轴采用高速风冷电主轴，转速覆盖常用雕刻铣削区间，

　　可适配不同直径的铣刀、雕刻刀，侧面设置的急停按钮布置在操作位伸手可及的位置，符合小型加工设备的安全操作规范。结构设计上针对原厂套件的安装缺陷做了适配优化，补充了电源模块的安装固定结构，解决了原厂套件未预留标准开关电源安装位的问题，同时对丝杠传动副的安装基准做了细节调整，保证丝杠与导轨的平行度公差控制在合理范围内，避免运动过程中出现卡滞、爬行问题。设备的走线全部采用拖链内置布置，避免运动过程中线缆与运动部件发生剐蹭磨损，各轴的限位开关布置在行程两端，可有效防止超程碰撞。从建模还原度来看，各部件的装配间隙、安装孔位都做了精准复刻，可直接用于设备改装、定制化结构改造的参考，比如加装吸尘罩、更换更高功率主轴、扩展旋转轴等改装作业，

　　都可以基于该模型做干涉检查与安装位验证，不需要反复拆解实体设备测量尺寸，能大幅缩短改装方案的验证周期。台面的阵列孔位间距、导轨安装基准面、主轴端面到台面的最大最小距离都做了准确还原，做夹具设计时可直接调用模型的基准特征，减少重复测绘的工作量。
