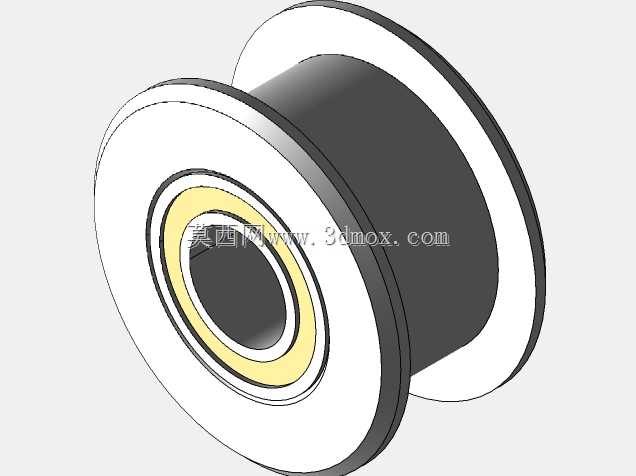

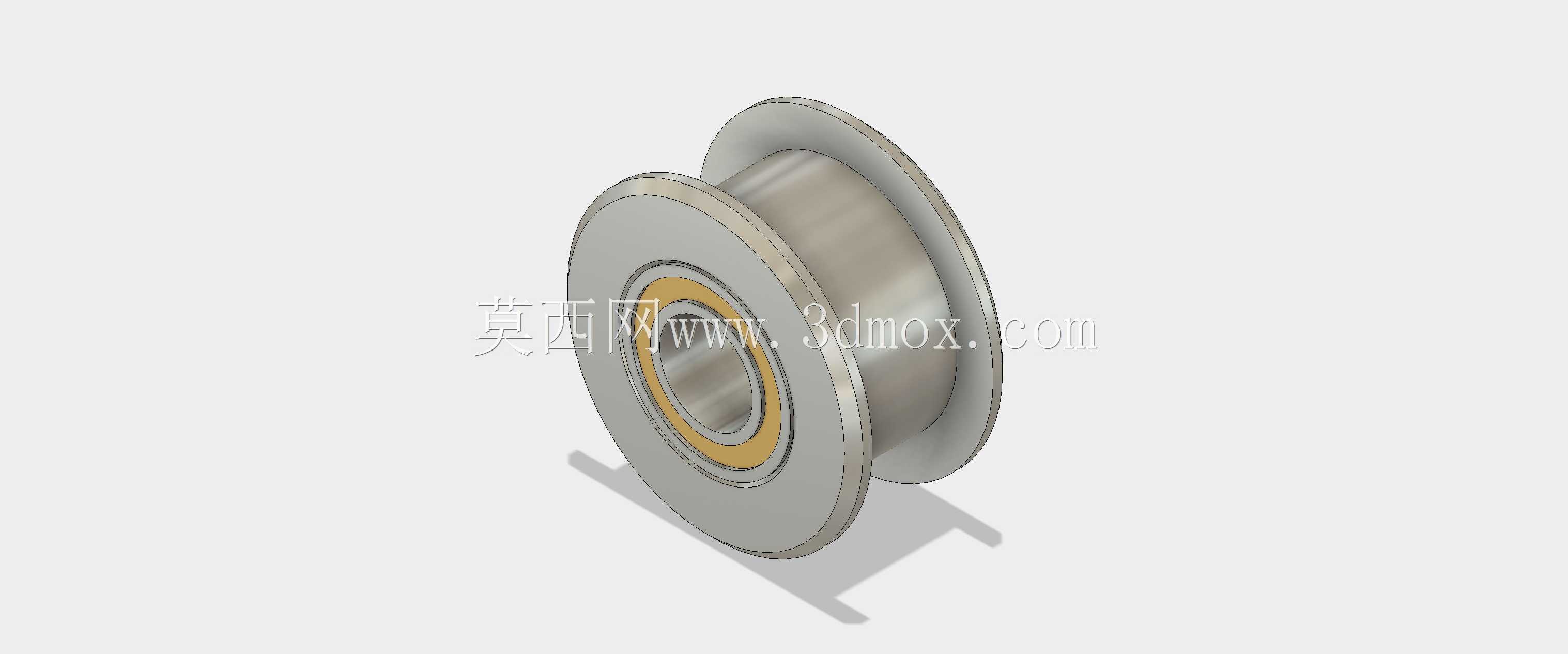

GT2带轴承5mm内孔同步惰轮结构

　　这类带集成轴承的GT2惰轮，核心应用场景集中在小载荷精密同步传动链路里，最常见的就是桌面级3D打印机的XY轴传动布局、小型桌面雕刻机的进给传动段、轻载自动化滑台的皮带张紧工位，还有小型电子设备的皮带传动结构中，主要承担同步带的张紧、传动方向折返、皮带包角调整的作用，不需要额外传递主动动力，只需要保证皮带运行过程中不跳齿、不打滑，维持恒定的张紧边界。

　　从功能特性来看，这款惰轮集成了标准深沟球轴承，内孔直接适配5mm直径的光轴安装，不需要额外加装轴承座或者隔套，轮体的挡边高度匹配6mm宽度的GT2同步带，能避免皮带运行过程中出现轴向窜动脱轮的问题，轮槽的齿形完全贴合GT2同步带的齿距参数，啮合过程中不会出现卡滞、齿面过度磨损的情况，轴承的预紧间隙控制在轻载传动的合理区间，转动阻力小，长时间运行不会出现明显的温升。

　　设计思路上，这款惰轮采用了轮体与轴承过盈配合的装配结构，轮体的两侧挡边做了微小的倒角处理，既可以在装配皮带时起到导向作用，也能避免挡边锐边切割皮带的编织层，延长皮带使用寿命；轴承内圈与安装轴采用间隙配合，安装时只需要用顶丝或者轴端挡圈就可以完成轴向固定，不需要复杂的锁紧结构；轮体的外径参数匹配常规GT2传动的张紧行程要求，在调整皮带张紧度时，不会因为轮径过小导致皮带弯折应力过大，也不会因为轮径过大占用过多的安装空间。

　　安装边界方面，这款惰轮的轴向总厚度控制在适配6mm宽皮带的最小尺寸范围内，安装时需要预留的轴向空间不超过10mm，径向方向需要预留的转动空间要比轮体外径大3mm以上，避免轮体转动时与周边的型材、安装板发生干涉；内孔适配的5mm光轴，安装面的同轴度公差建议控制在0.02mm以内，避免轴承内圈偏载导致转动卡滞；固定惰轮的安装板平面度需要控制在0.05mm以内，防止安装后轮体出现偏摆，导致皮带运行时出现跑偏、磨损不均的问题。在实际选型使用时，这款惰轮仅适用于GT2 6mm宽度同步带的传动场景，不能用于更大宽度或者其他齿形的同步带，额定载荷适配轻载传动场景，不能用于大扭矩的动力传输链路，安装时不需要额外加注润滑脂，轴承自带的润滑脂可以满足长期轻载运行的需求。
