适配HP DPS系列电源的转接板结构设计

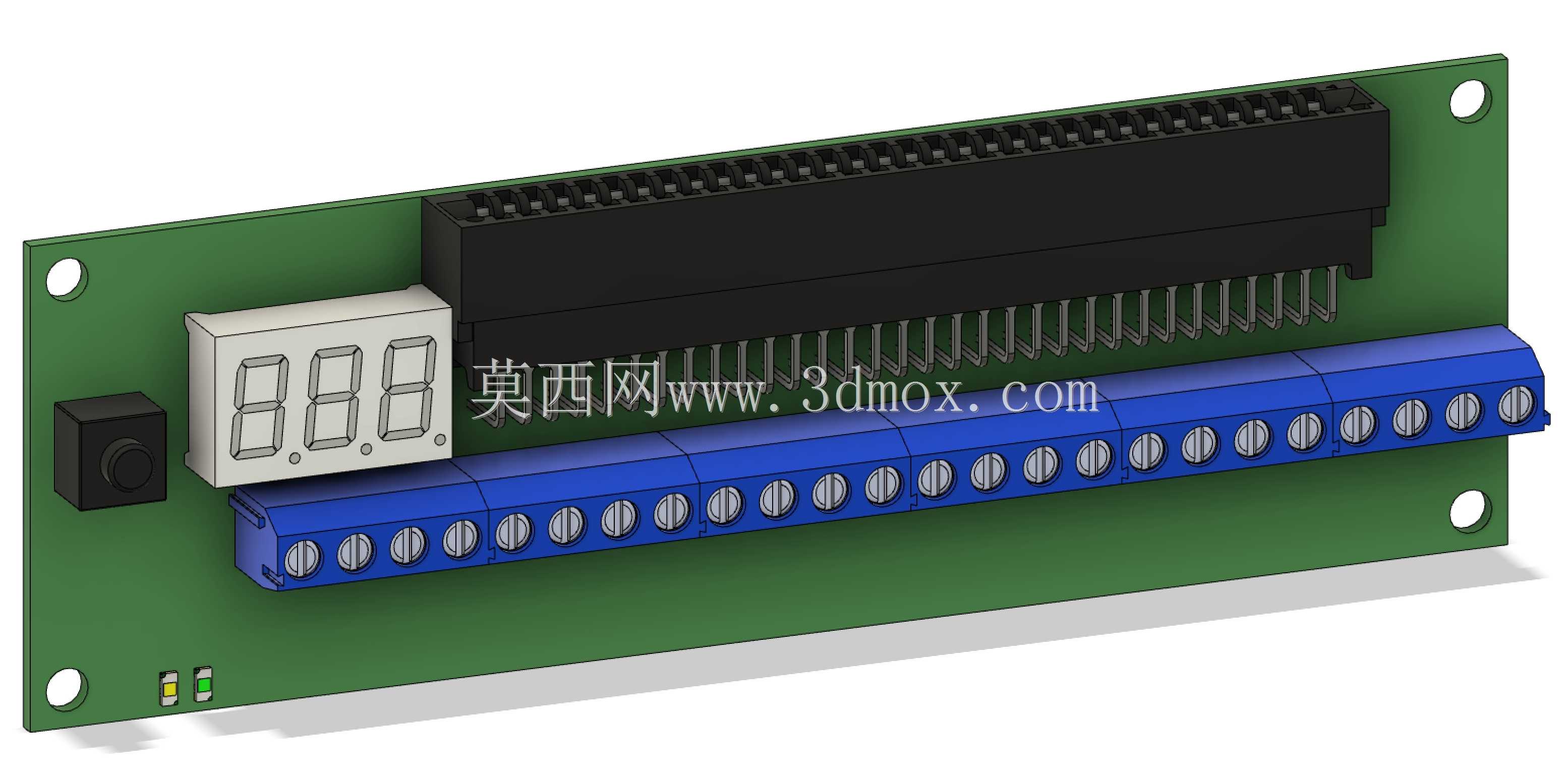

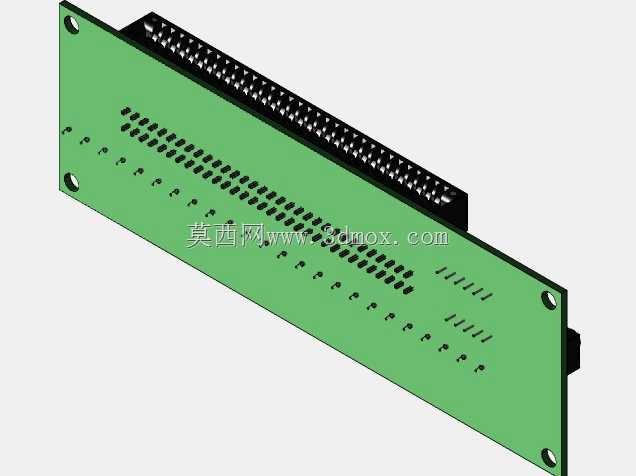

　　这款转接结构主要面向服务器电源二次利用的配电场景，针对HP DPS系列1200W等型号服务器电源的输出接口做适配转换，解决原装电源输出接口为专用插槽、无法直接接驳常规低压配电线路的问题，常见于小型算力设备集群、桌面低压测试工位、DIY大功率供电系统等场景，能省去自行飞线、焊接转接的繁琐工序，降低大电流接线的接触不良风险。结构主体采用标准FR-4玻纤板作为承载基材，板体四角预留直径3.2mm的安装固定孔，孔位中心距匹配常规ITX机箱内部、开放式测试架的通用安装孔位，安装时可直接使用M3螺丝固定，板体整体厚度1.6mm，边缘做圆角处理避免装配时割线。板载核心转接部分采用与原装电源输出插槽完全匹配的镀金排母，接触弹片厚度0.3mm，

　　可承载单pin10A以上的持续电流，完全覆盖1200W电源12V输出下的100A总电流负载，排母焊接位置做了加宽焊盘处理，大电流走线路径铺铜厚度2oz，降低线路压降与发热。输出端采用蓝色栅栏式接线端子排，端子间距7.62mm，每个端子位配备独立锁紧螺丝，可直接接入10-18AWG的多股铜芯线，接线后拉脱力满足行业安规要求，端子排沿板体长边排布，接线操作时不会与电源本体产生空间干涉。板载集成三位数码管电压显示模块，模块采用直插式焊接固定，显示精度0.1V，可实时显示电源输出端的实际电压值，方便操作人员快速判断电源工作状态，数码管旁预留轻触按键安装位，可扩展电压校准、显示切换等功能。板侧预留DC辅助电源接口，

　　可在主电源未启动时为显示模块单独供电，接口旁设置两颗贴片LED状态指示灯，分别对应电源待机、输出正常两种工作状态，指示灯位置做了下沉处理，避免装配时被外壳遮挡。设计过程中优先考虑大电流路径的载流能力，所有功率走线均做开窗加锡处理，端子与排母之间的走线路径最短化，减少不必要的弯折带来的内阻增加，同时在板体空余区域预留了扩展焊盘，可根据实际使用需求加装滤波电容、过载保护保险丝等附加元件，适配不同场景的配电需求。安装边界方面，转接板装配到电源上之后，整体突出电源本体的高度不超过25mm，不会占用过多的机箱内部空间，接线端子的接线方向朝向板体外侧，线缆弯折半径满足常规电源线的布线要求，不会出现线缆过度弯折导致的线芯断裂问题。
