伺服驱动齿轮式机械臂末端夹持结构

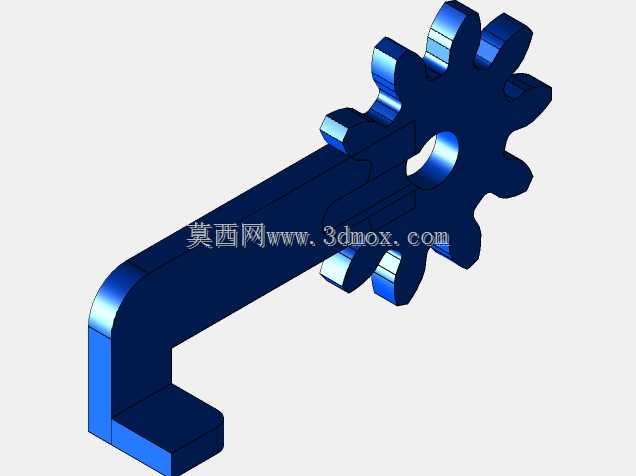

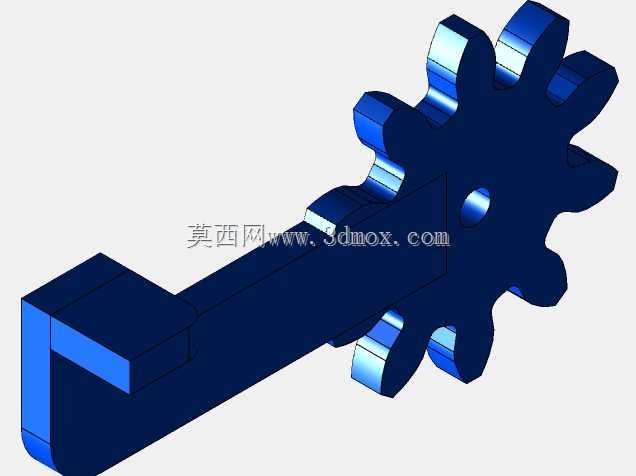

　　这款夹持结构主要面向小型桌面级机械臂的末端作业场景，适配教学实验平台、小型物料分拣工位、轻量装配工序的作业需求，可完成重量在500g以内的规则块状、轴类零件的抓取与旋转对位动作，填补了小型机械臂末端缺少紧凑旋转夹爪的选型空白。结构整体采用一体化折弯式主体设计，末端集成齿轮式旋转传动结构，夹爪部分与旋转输出端直接联动，省去了额外的传动转接件，大幅压缩了末端执行器的整体厚度，安装后不会过多占用机械臂的作业活动半径，适配臂展在200-400mm区间的小型6轴或4轴桌面机械臂安装使用。设计阶段优先考虑了伺服安装的兼容性，主体预留的安装位可直接适配两款常用的微型伺服舵机，其中一台舵机负责驱动夹爪的开合动作，通过齿轮啮合传递扭矩，

　　开合行程可覆盖0-30mm的夹持范围，夹爪内侧预留了防滑垫安装槽，可粘贴橡胶垫提升夹持摩擦力，避免抓取光滑工件时出现滑脱问题；另一台舵机直接驱动末端齿轮盘做360度连续旋转，可在抓取工件后完成角度调整，满足装配工序中工件对位、分拣工序中工件姿态调整的实际需求。从安装边界来看，结构整体采用L型布局，主体连接端预留了标准的舵机盘安装孔位，可直接与市面上多数小型机械臂的末端法兰对接，不需要额外加工转接板，整体突出长度控制在65mm以内，旋转部分最大外径为32mm，在狭窄工位作业时不会与周边工装、料架发生干涉。传动部分的齿轮采用等模数设计，啮合间隙控制在0.1mm以内，既保证了旋转动作的顺畅度，也避免了间隙过大导致的工件定位偏差，

　　夹爪开合的传动结构采用直推式设计，动力传递路径短，夹持力输出稳定，不会出现行程末端夹持力衰减的问题。结构的受力部分做了加厚处理，主体折弯处设置了加强圆角，长期承受夹持反力时不会出现结构变形，所有活动部件的接触面都预留了0.2mm的装配间隙，不需要额外添加轴承即可实现顺畅转动，降低了整体的装配难度与制造成本，不管是3D打印打样验证，还是采用铝合金切削加工做小批量量产，都能直接套用现有结构参数，不需要做过多的结构调整。在实际工位应用中，这款夹爪可配合视觉识别系统完成小型电子元器件的分拣摆放、小型模型零件的装配对位、教学场景下的机械臂动作演示等工作，旋转功能的加入省去了机械臂本体调整末端姿态的动作步骤，可缩短单工位的作业节拍，提升小型机械臂的作业适配范围。
