通讯设备背光模组倾斜旋转安装支架

　　这款倾斜式旋转支架主要服务于通讯终端、显示类外设的背光模组装配环节，在小型桌面显示终端、壁挂式通讯交互面板、嵌入式工控提示屏的产线配套中十分常见。日常设备调试时，运维人员需要频繁调整显示面的俯仰角度，避免环境强光直射屏幕造成可视度下降，该支架通过单侧预设的铰接孔位完成角度回转，背面的竖直安装板可直接贴合设备仓体内壁固定，下方延伸的托边承托背光组件底边，不需要额外加装压条即可限制模组沿竖直方向滑脱。

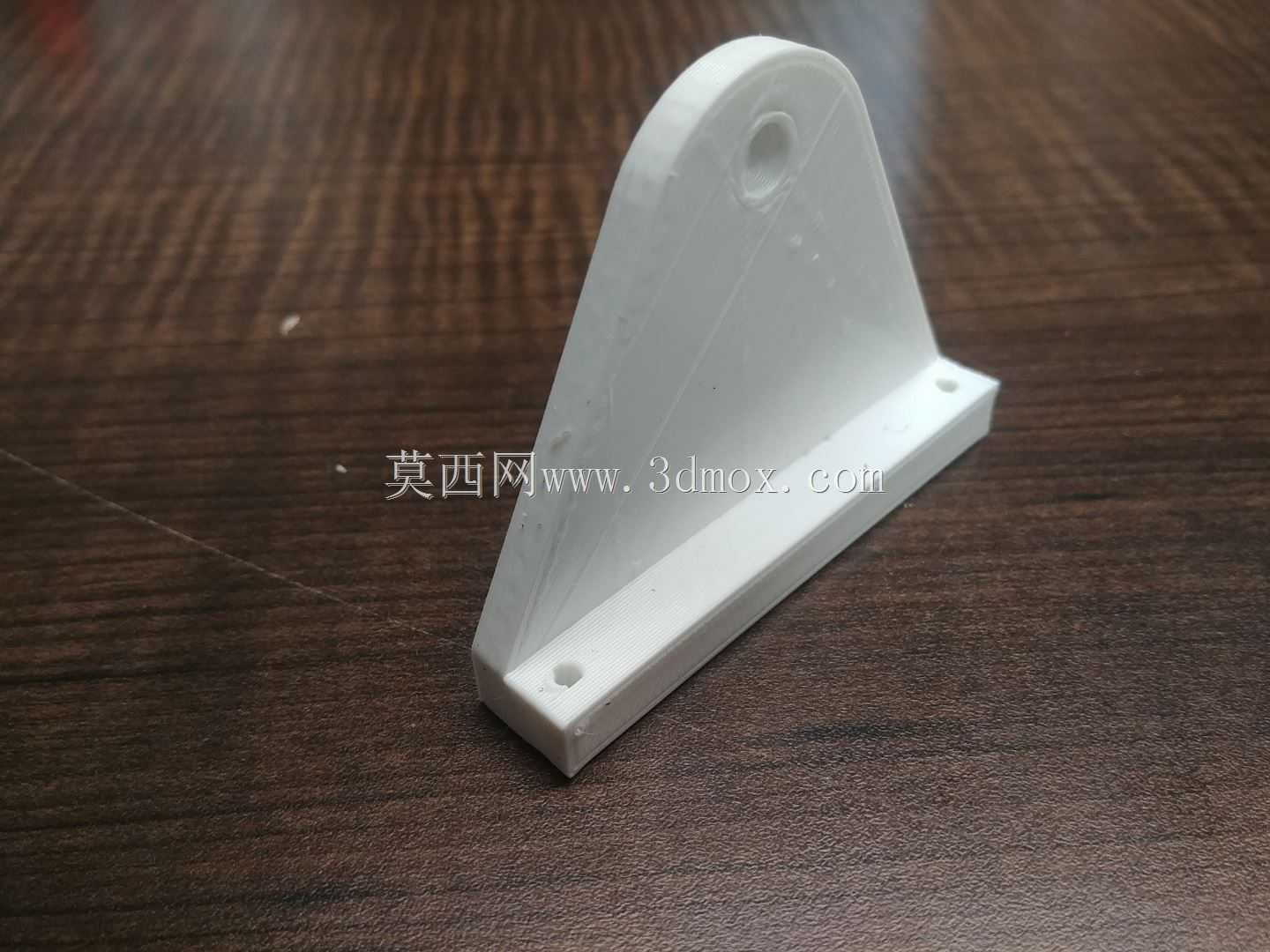

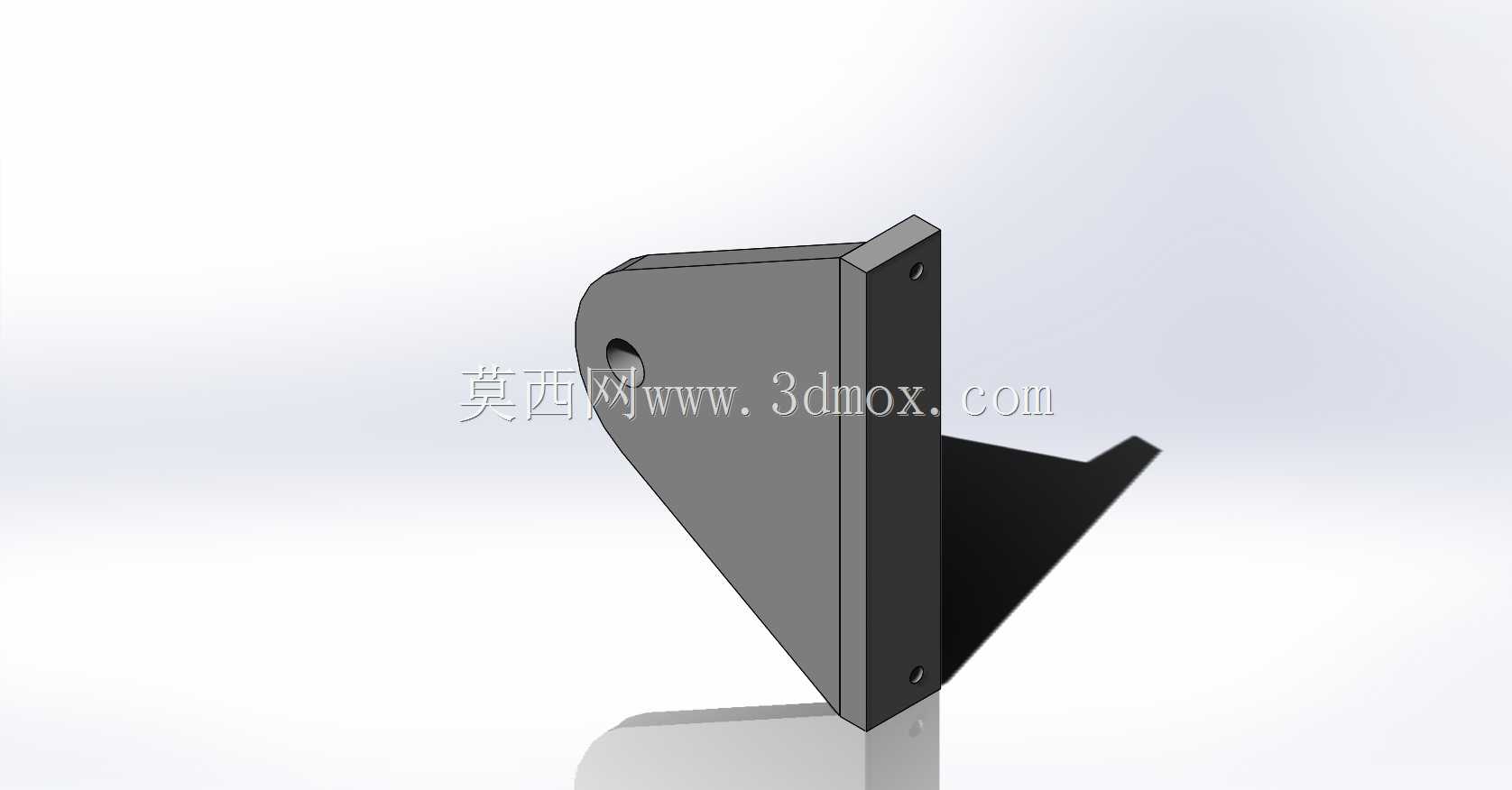

　　从结构受力角度拆解，支架主体采用折弯一体成型思路，立板与斜向承托臂之间做了大圆角过渡，避免应力集中在弯折交界位置；铰接端的圆弧轮廓并非单纯造型处理，圆弧半径匹配转轴的运动包络，支架在0至66度俯仰区间转动时，边缘不会和设备外壳内壁发生运动干涉。立板上预留的两处沉孔分别布置在上下端，孔位间距贴合常规小型背光模组的安装孔距，锁付后螺丝头部完全沉入板面，不会凸起刮伤背光板背面的柔性线路。

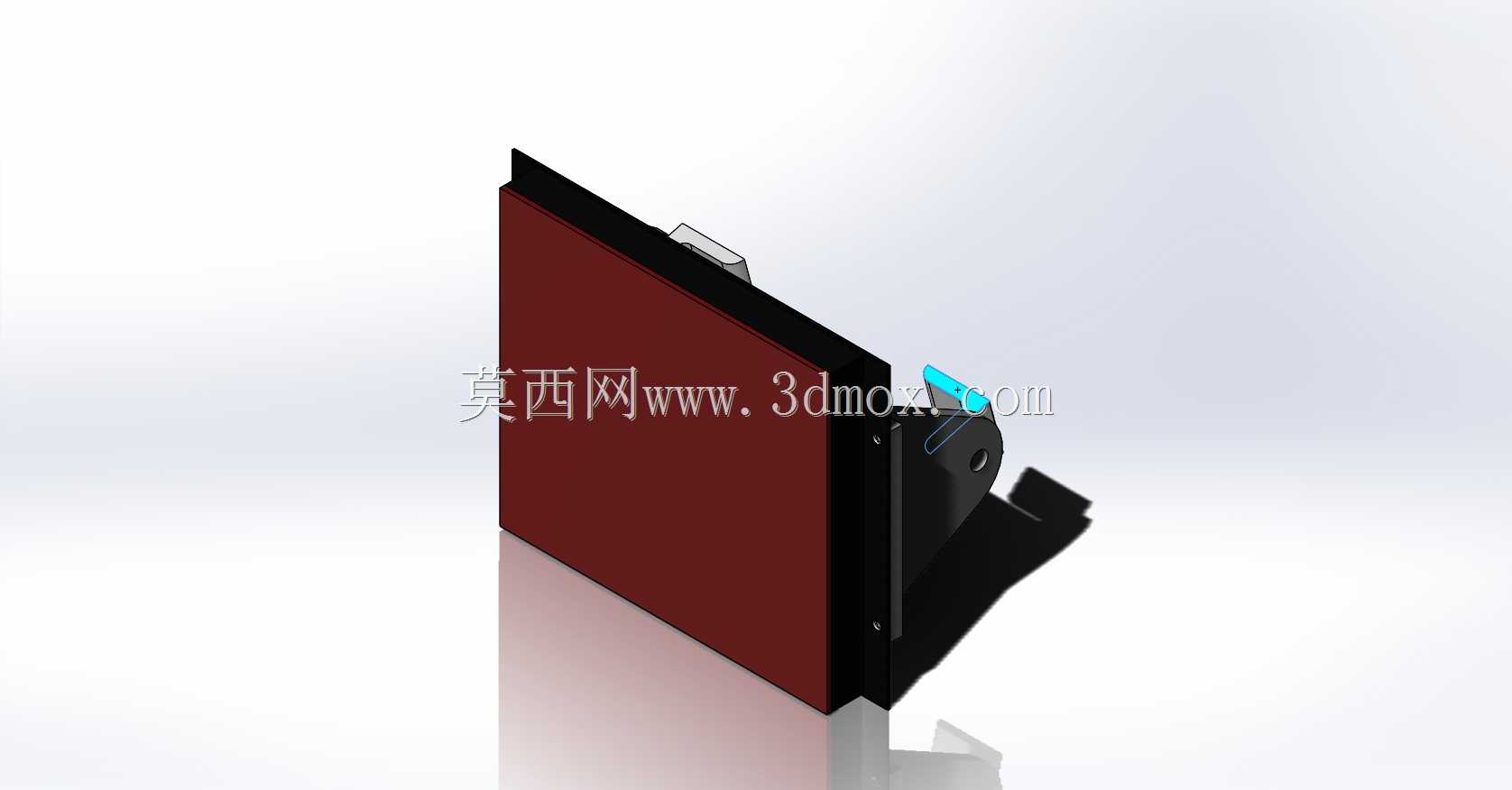

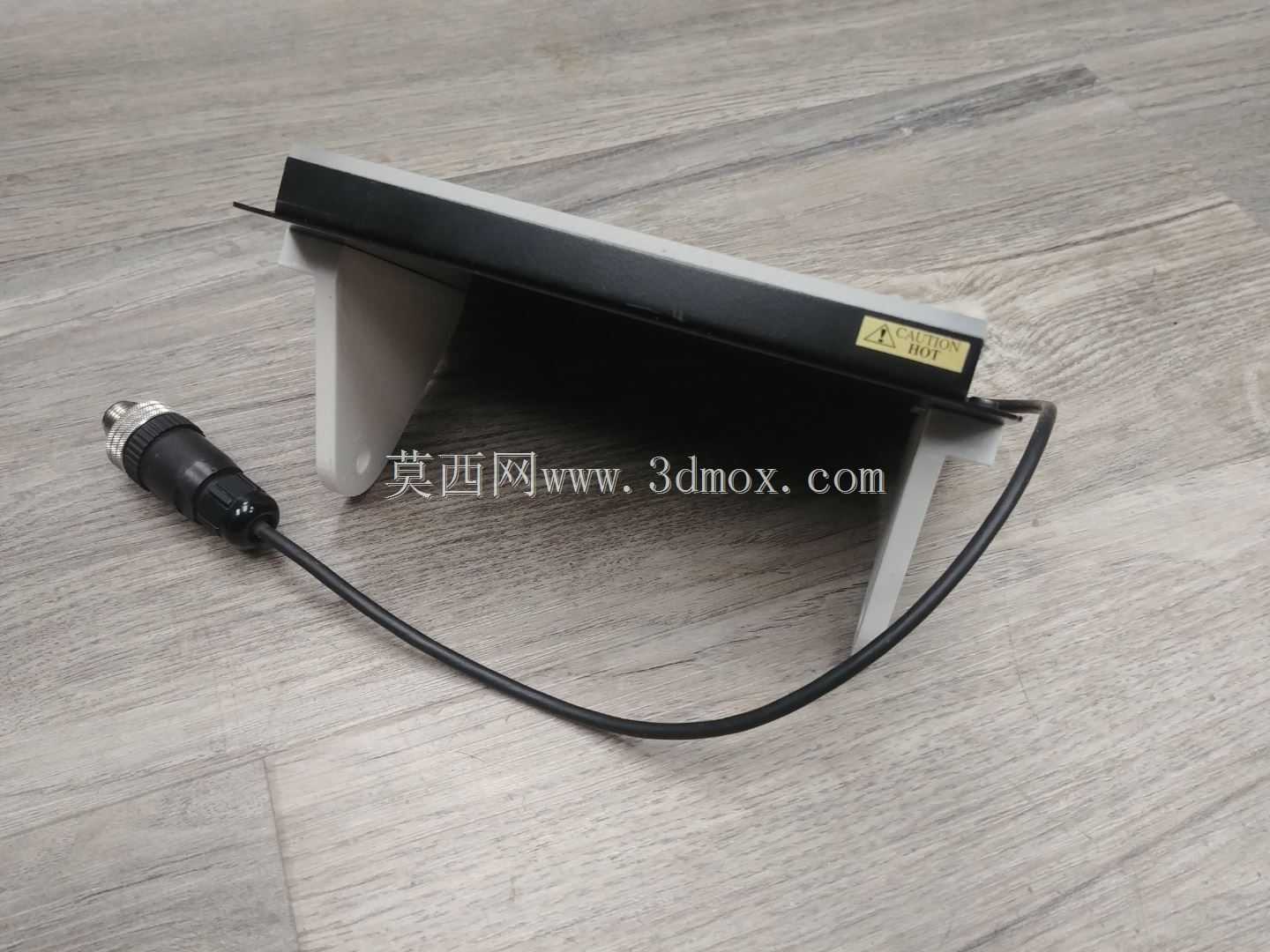

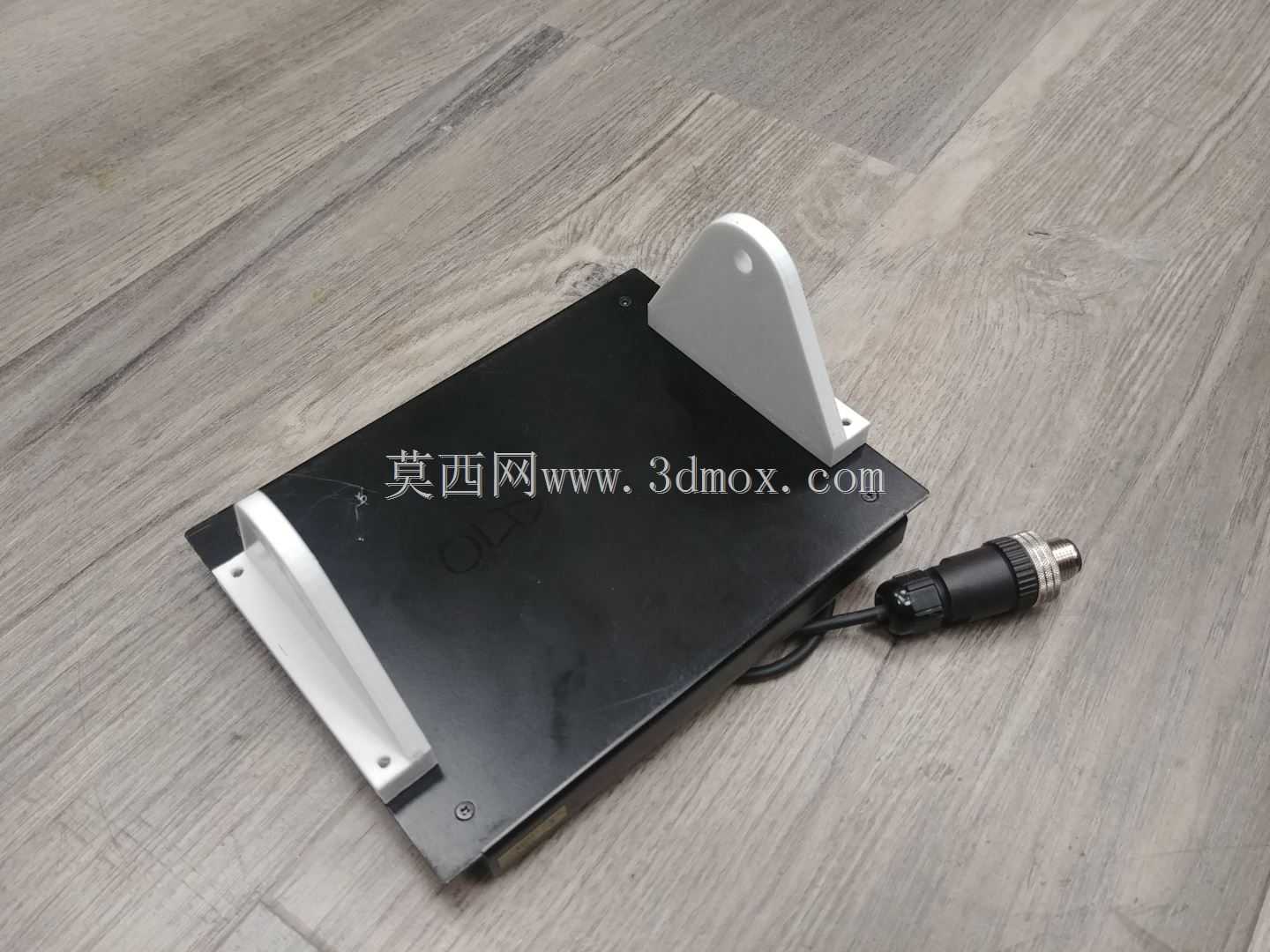

　　现场安装边界需要提前核对：支架竖直固定面的厚度适配常规1.5至2毫米钣金仓壁，承托臂的水平伸出长度覆盖6英寸规格背光组件的侧边支撑范围，旋转铰接孔的中心高度需和显示模组的铰接轴同轴度控制在0.2毫米以内，否则转动过程中会出现卡滞、两侧摩擦力不均的问题。在通讯自助终端的维护场景中，该支架不需要拆解整个显示总成，松开铰接侧的锁紧螺母即可微调屏幕倾角，调整到位后重新锁死即可保持角度长期稳定，抗日常运维中的触碰晃动能力优于普通胶粘固定方式。

　　建模过程中需重点管控三处配合尺寸：一是铰接孔与转轴的间隙配合公差，二是立板安装孔的位置度，三是承托面与立板的夹角初始值，三者共同决定背光模组装入后屏幕平面的贴合精度，避免出现屏幕边角翘起、背光漏光的装配缺陷。
