树莓派3代带风扇VESA安装防护机箱结构

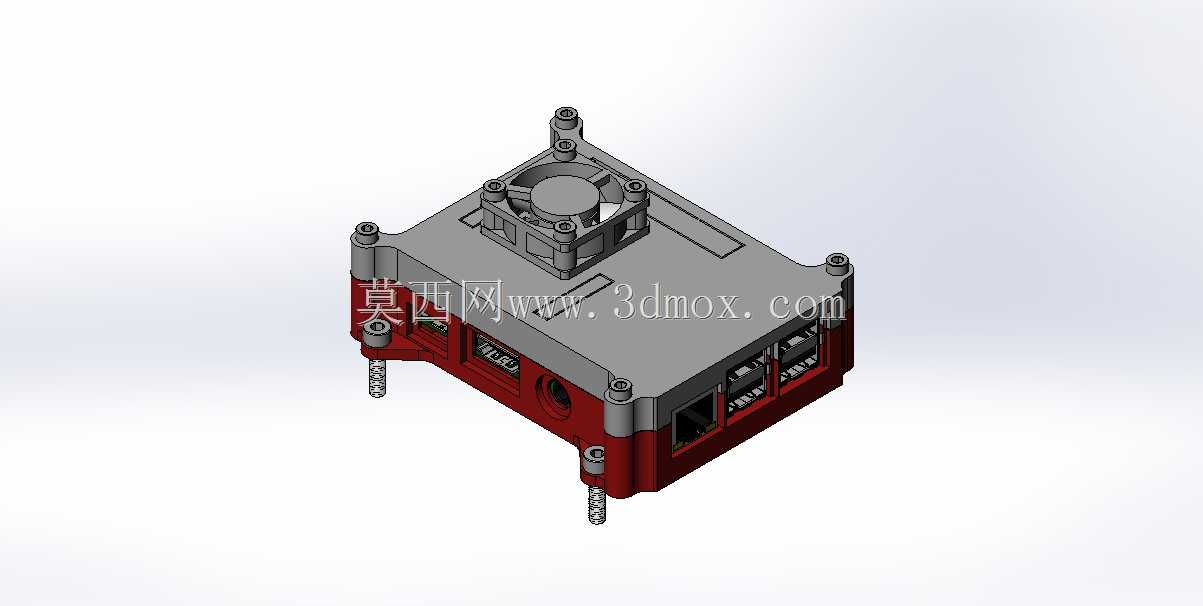

　　这款针对树莓派3代开发板设计的防护机箱，在嵌入式开发、小型工控终端部署场景中有着很高的适配性，日常做桌面级边缘计算节点、小型数据采集终端、展厅互动设备主控时，都能给核心板提供可靠的物理防护，避免开发板裸露在外积灰、被异物磕碰造成引脚短路或元件损坏。设计上优先考虑了开发板的接口对位精度，机箱侧面对应树莓派3代的USB接口、以太网口、HDMI接口、供电接口都做了精准的避让开槽，安装后所有外接接口都能正常插拔使用，不会出现接口被壳体遮挡、插头插不到位的问题，不需要额外打磨或修改壳体就能直接完成组装。顶部集成的风扇安装位是设计的核心功能点，对应树莓派3代高负载运行时主控芯片发热量大的问题，风扇直接对准核心发热区域，

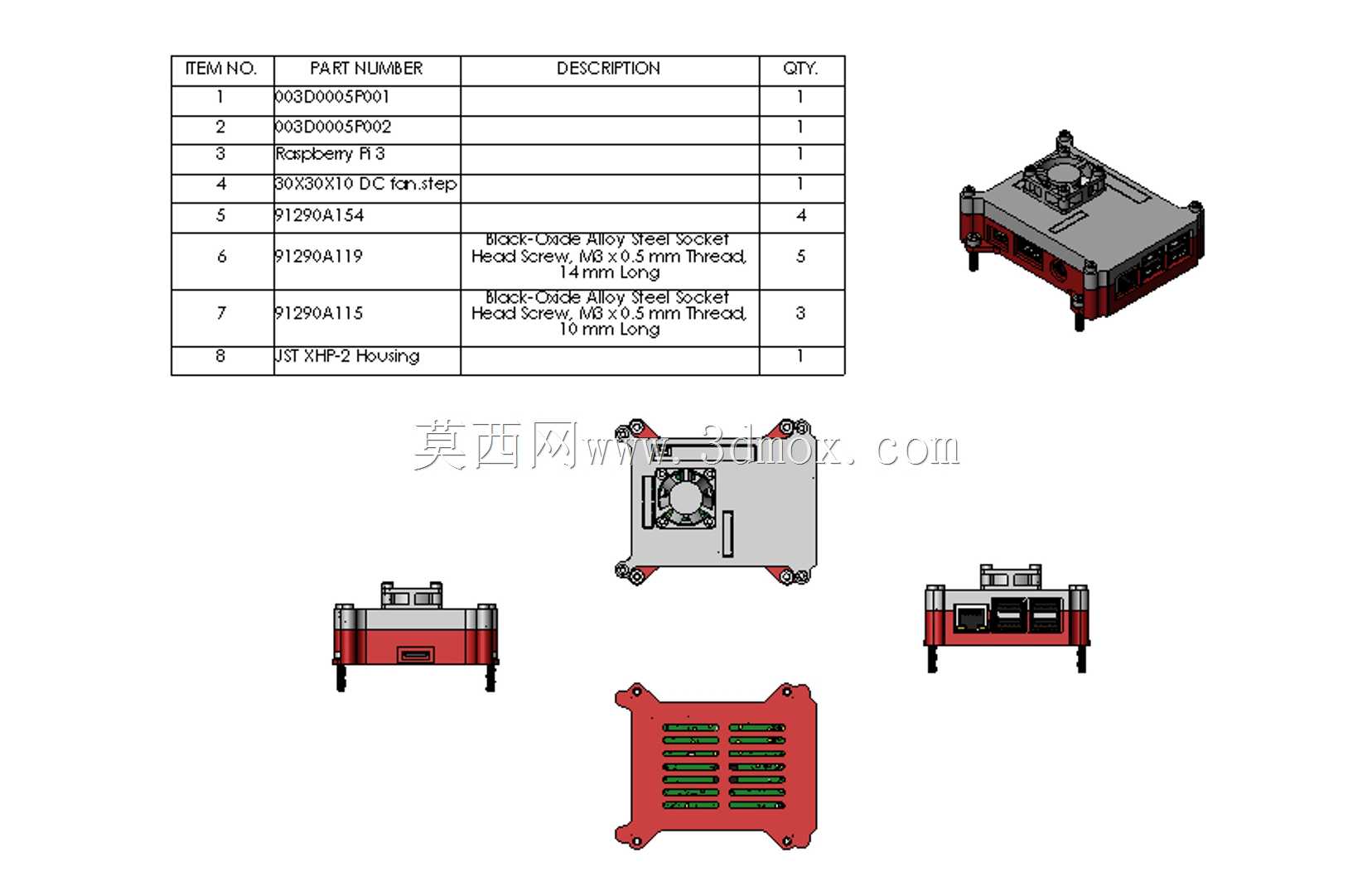

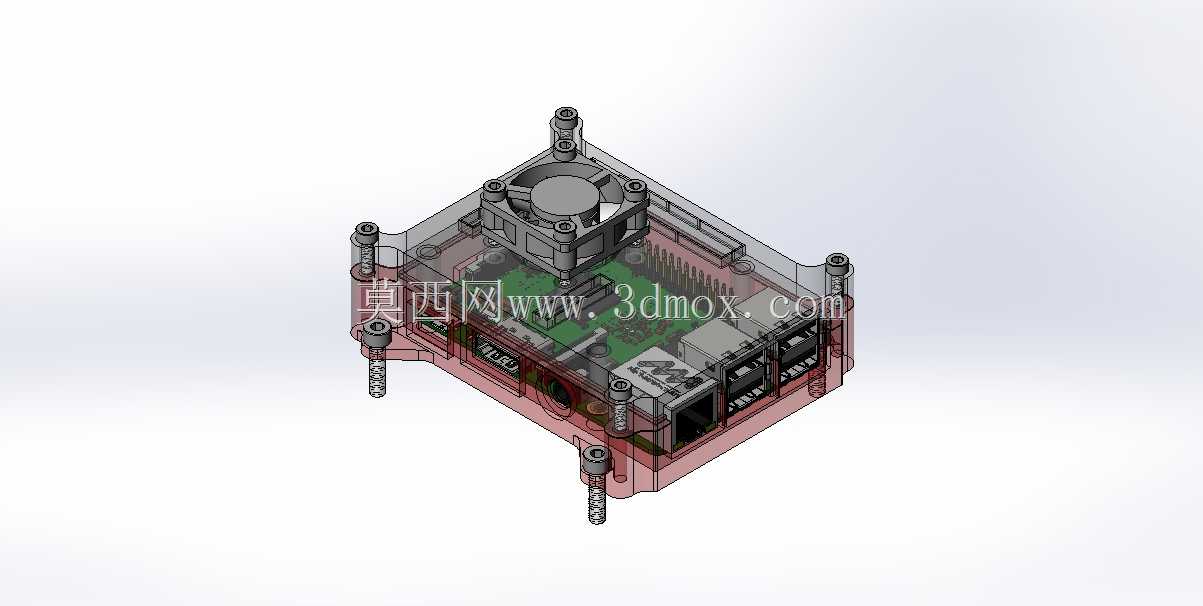

　　能形成稳定的风道带走板卡积热，避免长时间高负载运行时出现降频、死机的情况，风扇固定位做了嵌入式的安装槽，直接卡入风扇后用螺丝锁紧即可，不需要额外做固定支架。底部预留的VESA标准安装点位，适配常规显示器背面、工控设备壁挂架的75mm、100mmVESA孔距，安装时可以直接把整个机箱固定在显示器背面、设备机柜内壁或者墙面安装板上，不需要额外占用桌面空间，也能避免设备随意摆放被碰落，安装孔位做了沉头设计，锁紧螺丝后螺丝头不会突出壳体表面，不会影响壳体的平整放置。壳体上下部分采用柱位对位加螺丝锁紧的拼接方式，四个角的固定柱对应开发板的安装孔位，组装时先把开发板对准底壳的定位柱放好，扣上上盖后从底部拧入固定螺丝就能完成整体组装，

　　拼接缝控制在0.2mm以内，既不会出现松动异响，也不会因为拼接间隙过大进灰。壳体的壁厚做了均匀化处理，整体壁厚保持在2mm，既保证了壳体的结构强度，日常拿取、安装时不会因为受力出现开裂变形，也不会因为壁厚过大占用多余空间，整体外形尺寸刚好包裹树莓派3代开发板加上顶部风扇的总高度，不会有多余的冗余体积，在狭小空间内安装时也能顺利放入。侧面除了接口避让位，还预留了细小的通风槽，配合顶部风扇形成下进上出的完整散热风道，即使在密闭的设备柜内安装，也能保证空气流通带走热量，不会因为通风不足造成热量堆积。固定用的铜柱内嵌在壳体的安装柱内，反复拆装也不会出现滑牙的问题，适合需要频繁调试开发板、外接扩展模块的使用场景，不需要担心多次拆装后壳体固定失效。
