红色方形背光源带旋转支架结构设计

在工业机器视觉检测场景中，背光源的选型与安装结构直接决定了成像质量与检测稳定性，这款方形红色背光源搭配专属旋转支架的结构，正是针对轮廓检测、透明件瑕疵识别、尺寸测量类视觉工位开发的配套组件。从实际应用来看，这类红色背光源常被用在电子元器件引脚共面度检测、薄膜表面划痕识别、小型冲压件轮廓尺寸批量检测工位上，红色光源波长较长，在金属、透明塑料材质表面的成像对比度优于其他色光，能有效过滤现场环境光干扰，让被测物的边缘轮廓在相机视野中呈现清晰的明暗分界。

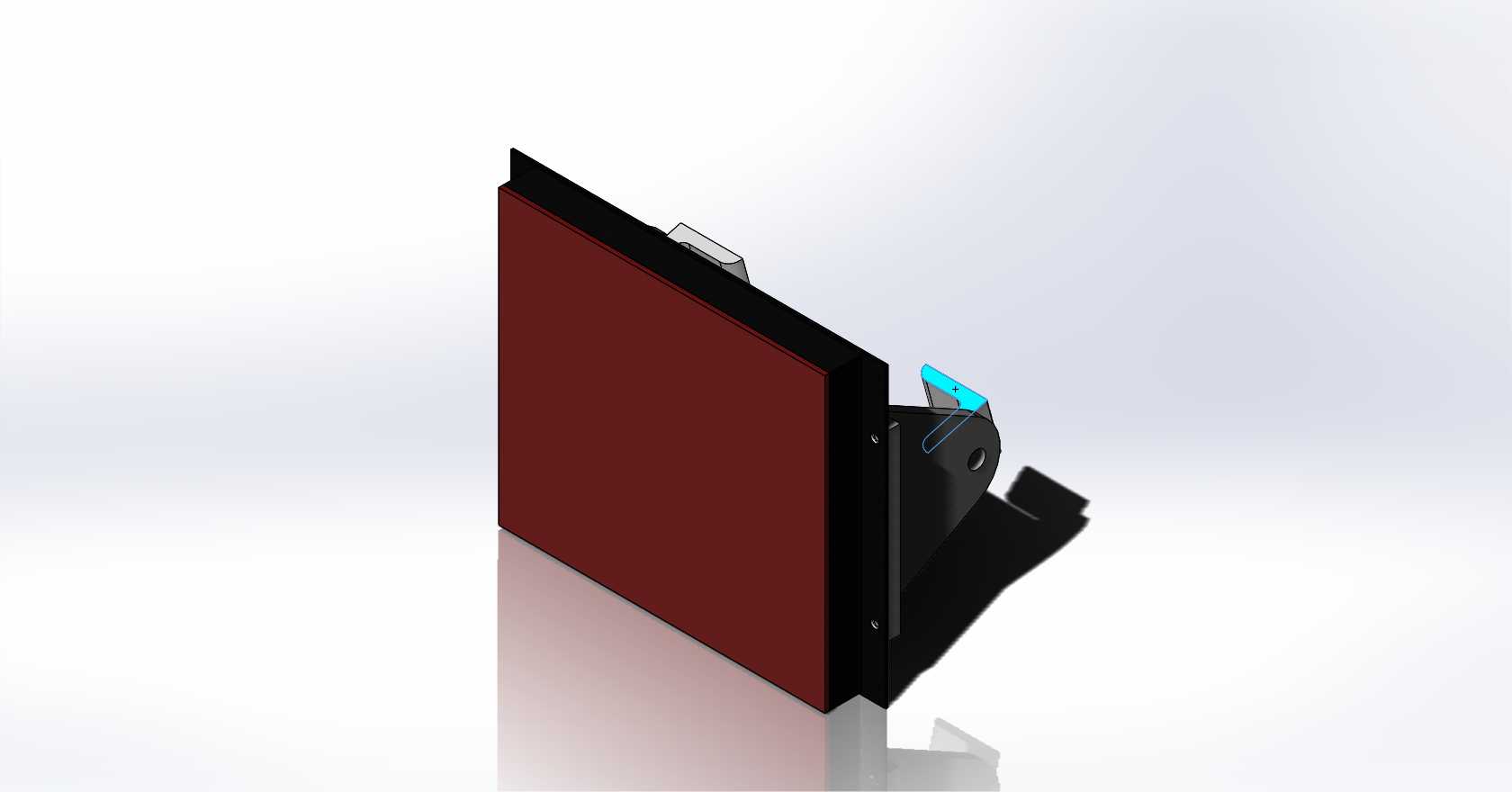

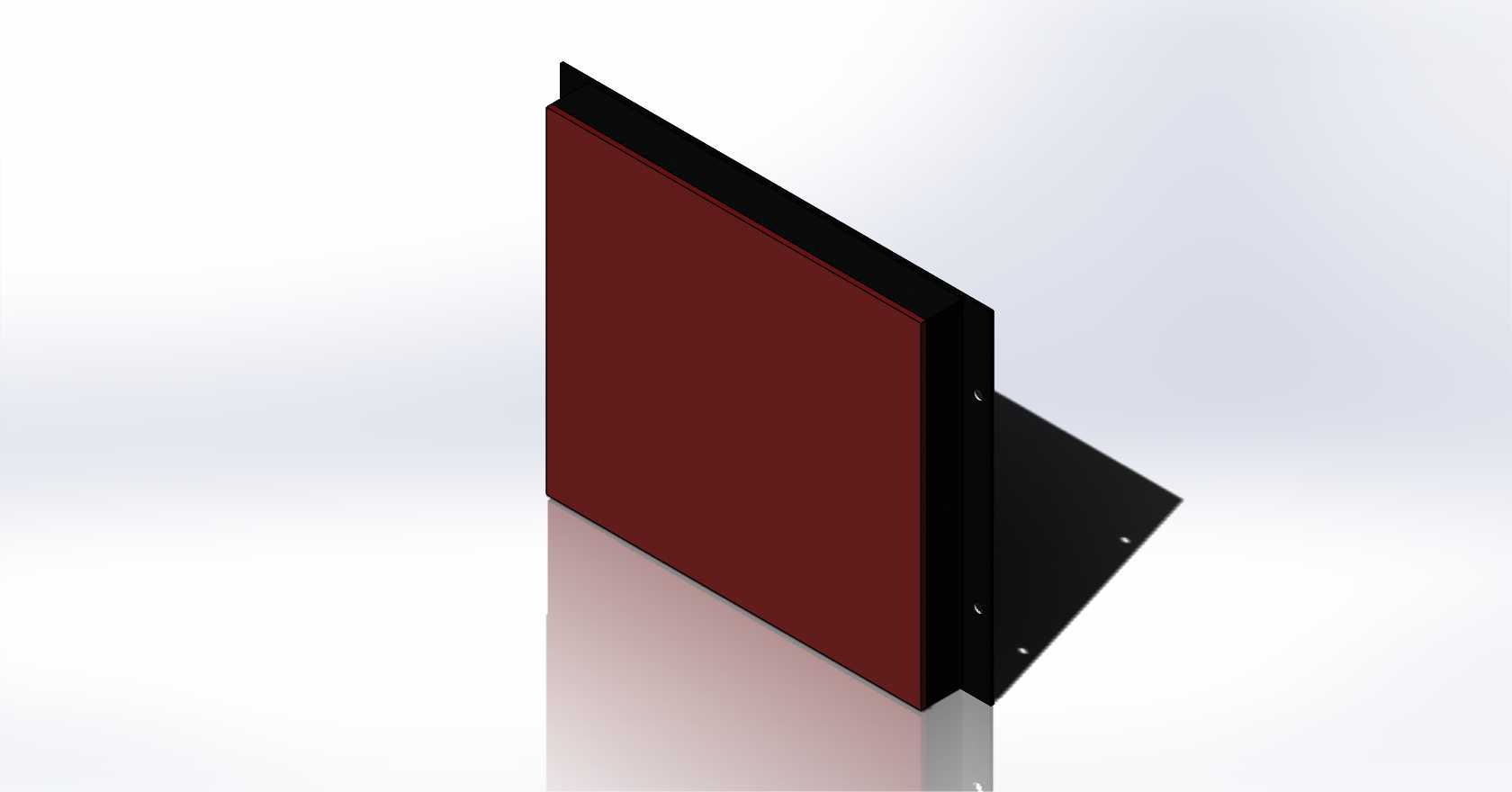

产品的核心功能特性围绕安装适配性与打光角度可调性设计，主体发光面为规整方形结构，配套的L型旋转支架通过侧边的紧固点位与光源本体连接，支架上预留的安装孔位可适配不同规格的视觉安装型材，操作人员可根据实际打光需求，松开紧固件调整光源的俯仰角度，调整范围可覆盖垂直打光、倾斜侧打等多种常用打光角度，调整到位后拧紧紧固件即可完成固定，无需额外加工转接件，能大幅缩短视觉工位的搭建调试周期。

从设计思路层面看，这款结构没有采用复杂的可调机构，而是用最简洁的钣金折弯支架实现角度调整功能，光源本体的侧边做了窄边封装处理，尽可能压缩非发光区域的尺寸，避免在多光源组合打光的工位上出现结构干涉。外形尺寸上，发光面规格为120×120毫米，整体厚度控制在较薄的区间，搭配支架后整体外伸尺寸不会占用过多工位空间，安装边界可适配多数桌面型视觉检测平台的安装位，支架的折弯角度经过校核，在光源调整至最大倾斜角度时，支架底部的安装面仍能保持足够的支撑力，不会出现光源下垂、角度偏移的问题。

在实际设备集成过程中，这类带支架的背光源可直接通过螺栓固定在设备的安装底板或型材框架上，供电接口位于光源侧边，走线可顺着支架的折弯边排布，避免走线杂乱影响设备整体整洁度，同时也能减少生产过程中线缆被剐蹭拉扯的风险。针对不同的检测物料，可通过调整支架角度改变光线入射方向，比如检测透明塑料瓶身的壁厚不均问题时，将光源调整至倾斜角度，让光线穿透瓶身形成明暗差异，就能清晰识别出壁厚异常的区域；检测金属冲压件的轮廓尺寸时，将光源调整至垂直于相机光轴的位置，采用背光透射方式打光，就能获得高对比度的轮廓图像，方便视觉软件进行尺寸计算。
