带铰接臂的加强筋焊接支撑座结构

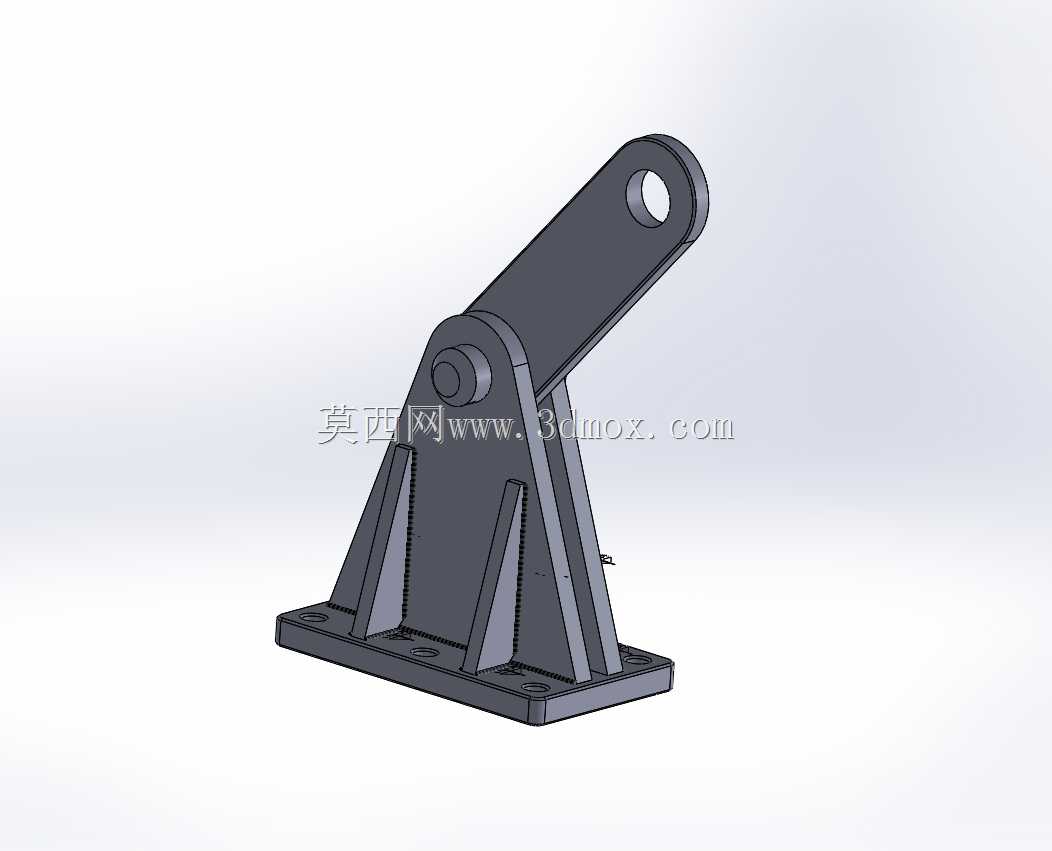

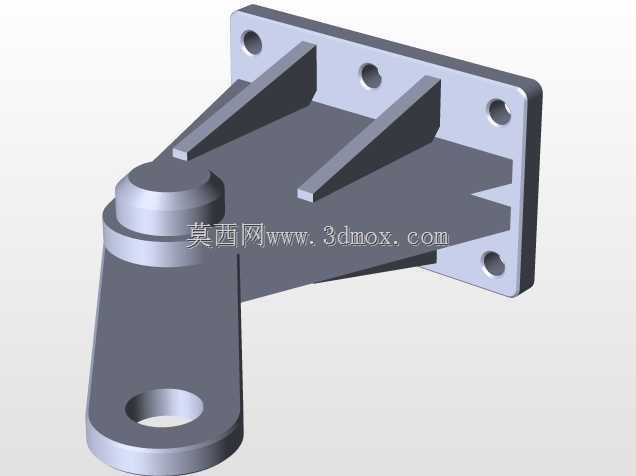

　　这类带铰接臂的焊接支撑结构，常应用在需要小角度摆动承载的工业设备场景中，比如生产线的翻转定位工位、小型工装的角度调节单元、户外通讯设备的俯仰安装基座，能够在固定底座的基础上，通过上端铰接臂的销轴连接，实现配套部件的定轴转动，同时依靠焊接结构的整体刚性承受径向与轴向的复合载荷。从结构设计来看，底座采用带安装孔的平板形式，四个沉头孔分布在底座四角，安装时可通过螺栓直接固定在设备机架或安装平台上，孔位间距预留了足够的扳手操作空间，避免安装时出现工具干涉。底座与立板之间设置了多块三角形加强筋，筋板沿立板受力方向对称布置，能够有效分散立板承受的倾覆力矩，避免长期承载后立板与底座连接处出现焊缝开裂的问题，筋板的厚度与立板、底座板厚保持匹配，

　　焊接时可减少因板厚差带来的应力集中问题。上端的铰接臂采用单耳板结构，端部的销轴孔做了倒角处理，既方便销轴装配时的导入，也能去除孔边的毛刺应力集中点，铰接臂与立板之间通过销轴配合，配合间隙控制在合理范围内，既保证转动时无卡滞，也不会因间隙过大出现晃动。整个结构全部采用焊接成型，在建模时需要提前考虑焊接工艺的合理性，比如筋板与立板、底座的连接处预留合适的焊脚尺寸空间，避免相邻焊缝距离过近导致焊接变形，铰接孔的位置需要在焊接完成后再进行二次机加工，保证孔的同轴度与位置精度，避免焊接变形导致孔位偏移无法装配。从安装边界来看，底座的长宽尺寸适配多数小型设备的安装面，铰接臂的摆动范围不会超出底座的投影区域，不会和周边安装的其他部件产生运动干涉，

　　整体结构的重心落在底座安装面范围内，即使承受最大额定载荷，也不会出现整机倾翻的风险。在实际选型应用时，可根据承载需求调整各板材的厚度，以及销轴孔的直径尺寸，适配不同规格的连接销轴，满足不同载荷等级的使用需求，焊接完成后做整体去应力处理，能够进一步提升结构的长期使用稳定性，避免使用过程中出现焊接残余应力释放导致的结构变形。
