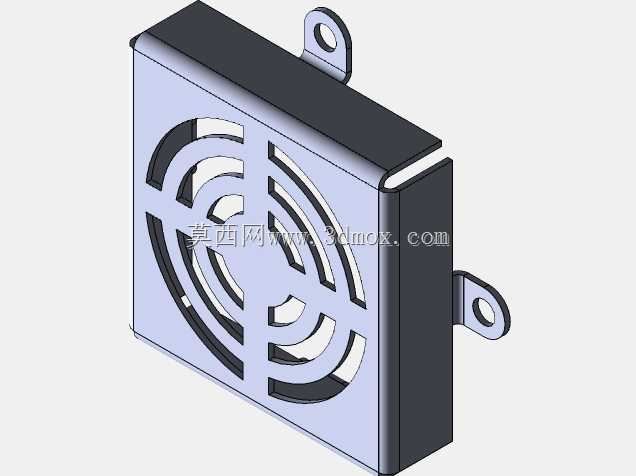

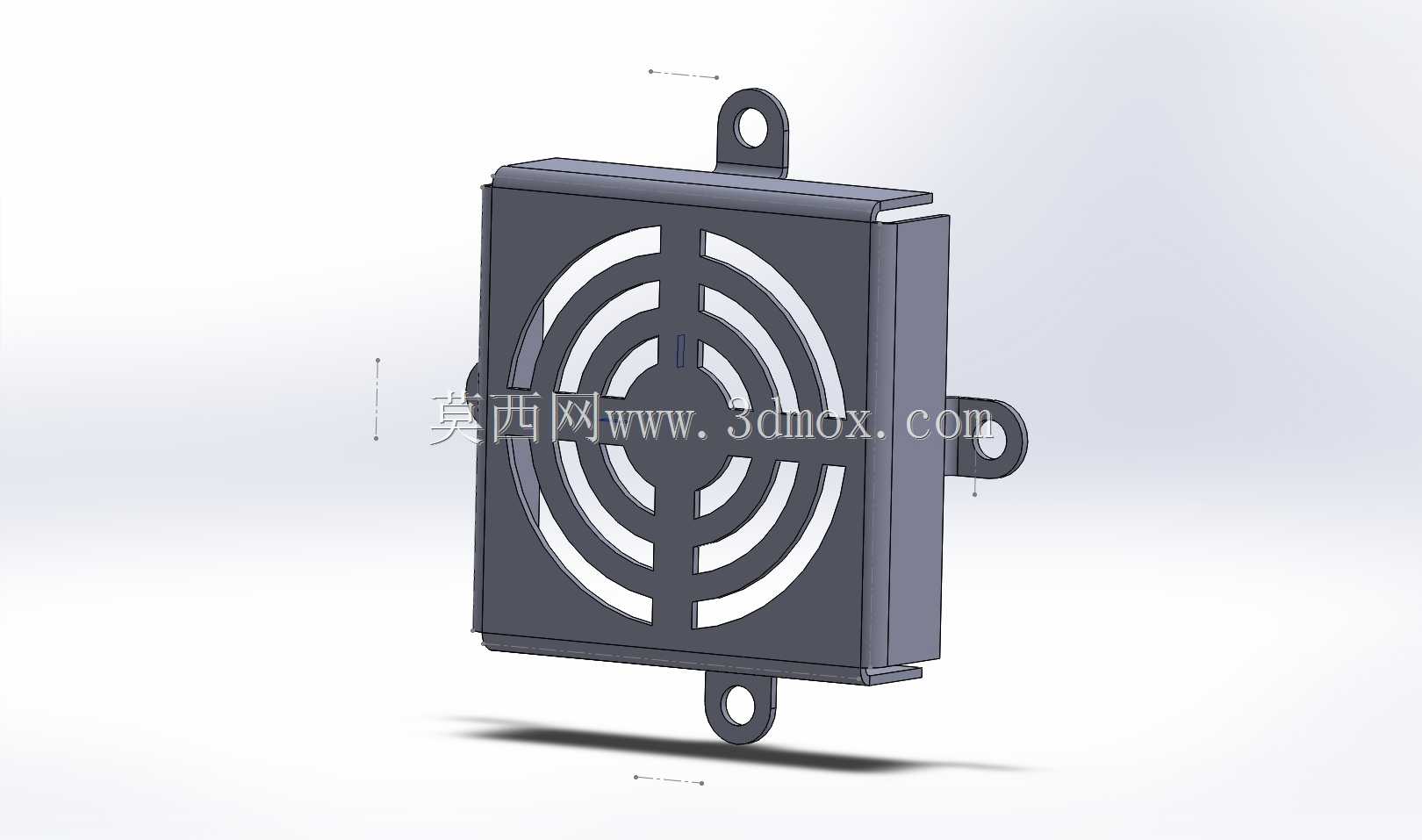

冲压钢制风机防护端盖结构设计

　　这款冲压钢制风机端盖，主要适配小尺寸轴流散热风机的外露端防护场景，常见于工控机柜、小型电源模组、嵌入式电子设备的散热工位，用来隔绝外部异物触碰高速运转的风机叶轮，同时保障通风路径的顺畅，避免杂物卷入风机造成卡滞、电路短路等故障。从结构设计逻辑来看，整体采用薄钢板冲压成型工艺，主体为方形盒状包覆结构，侧边做了折边包边处理，既可以提升薄钢板的整体结构刚性，减少冲压后的形变回弹，也能在安装时贴合风机安装面，避免出现缝隙漏风或者装配错位的问题。端盖正面的通风格栅采用同心圆弧加径向筋条的布局，这种格栅结构在冲压工序中可以通过一次冲切完成，不需要额外的二次加工，径向筋条的宽度经过匹配计算，既能够保证足够的结构强度，承受日常运维中的意外触碰、

　　轻微外力冲击，也不会过度遮挡通风截面积，保障风机的进出风效率，不会因为加装端盖造成风阻大幅上升，影响散热效果。安装固定结构采用三个带安装孔的凸耳，分别布置在端盖的三个侧边外侧，凸耳与端盖主体为一体冲压成型，没有额外的焊接或者铆接工序，安装孔的孔径适配常规的M3/M4自攻螺丝或者风机配套固定螺钉，安装时可以直接对准风机本体或者设备安装面板的预留孔位，不需要额外制作转接支架，三个固定点的布局形成稳定的三角支撑，能够避免端盖在设备运行振动过程中出现松动、异响的问题。从安装边界尺寸来看，端盖的内部空腔尺寸完全匹配对应规格风机的外轮廓尺寸，折边高度刚好覆盖风机的端部厚度，安装后不会突出设备面板过多，也不会和风机内部的叶轮、线路产生干涉，

　　凸耳的外伸长度控制在合理范围，不会占用周边其他元器件的安装空间，适合在紧凑布局的设备内部使用。材质选用普通冷轧钢板，冲压成型后可以根据使用场景做喷塑、镀锌等表面处理，适配不同的防腐、外观需求，相比塑料材质的风机端盖，钢制冲压件的耐温范围更广，在高温散热工位也不会出现受热变形、老化脆裂的问题，长期使用的结构稳定性更强，适合工业场景下的长期连续运行工况。
