阶梯式回转主轴精密结构设计

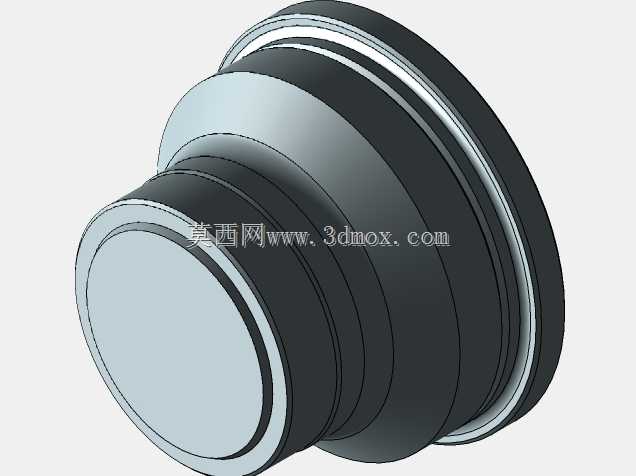

　　这款阶梯式回转主轴结构，主要面向中低载荷回转传动场景设计，常见于小型精密加工设备、专用检测工装、小型输送回转台的动力输出端，承担扭矩传递、回转支撑的核心作用，可适配带轮、联轴器、小型卡盘等多种外接执行件的安装需求。从结构设计逻辑来看，整体采用多阶阶梯轴构型，从安装端到输出端直径逐段递减，每一段轴肩都承担定位功能，可分别适配轴承内圈、密封件、外接连接件的轴向定位，无需额外加装定位套即可完成各配合件的轴向限位，减少装配累计误差。各轴段的同轴度公差在建模时按IT6级精度预留设计基准，所有配合轴段的表面粗糙度按Ra1.6设置参数，非配合面按Ra6.3预留加工余量，兼顾加工经济性与装配精度要求。靠近安装法兰端的大直径轴段，

　　主要用于安装成对深沟球轴承或角接触轴承，承担径向载荷与少量轴向载荷，轴承位的直径公差按k6过渡配合设置，保证轴承内圈与轴的同步回转，避免跑内圈的故障风险。相邻的密封槽位可适配骨架油封或O型密封圈，阻隔外部切削液、粉尘进入轴承腔，延长轴承维护周期。输出端的小直径轴段设置有键槽，可通过平键传递扭矩，轴端预留的螺纹孔可用于外接件的轴向锁紧，避免高速回转时连接件松脱。安装边界方面，大端法兰的外径与安装座的内孔采用H7/h6间隙配合，法兰端面设置的均布安装孔可通过螺栓与设备基座刚性连接，保证主轴运行时的支撑刚度。整体回转体结构在建模时已做动平衡简化设计，壁厚均匀无突变结构，最高适配3000rpm的连续回转工况，不会因结构偏心产生异常振动。

　　设计过程中特意规避了应力集中结构，所有轴肩过渡位置都设置了R0.5-R2的圆角过渡，避免交变载荷下轴肩位置产生疲劳裂纹，延长零件使用寿命。各轴段的长度尺寸经过匹配验算，安装后轴承、密封件、外接件的位置不会出现干涉，装配时可从法兰端依次压入轴承、密封件，再从输出端装入外接传动件，装配流程顺畅，后期维护拆卸时也可通过轴端螺纹孔搭配拔销器完成零件拆卸，不会损伤配合面。
