中村WY150炮塔配套80MM静态钻架结构

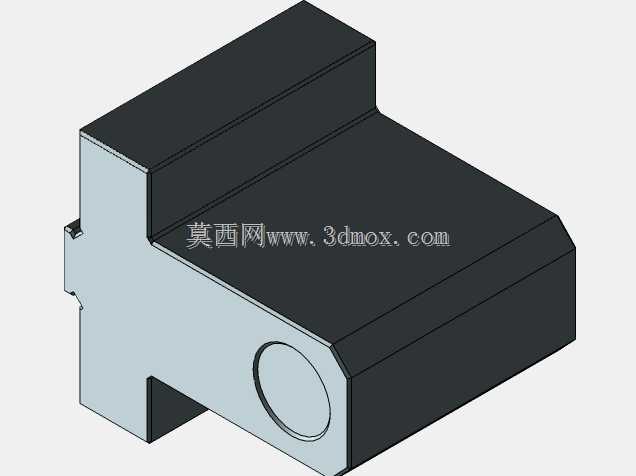

　　这款静态钻架是适配中村WY150型80MM炮塔的配套工装部件，主要应用于炮塔类加工设备的固定式钻削作业场景，在炮塔完成工位定位后承担钻具的承载与导向作用，区别于动力进给式钻架，该款静态结构无内置进给驱动单元，依靠炮塔自身的进给动作完成钻削加工，适合小批量、定点位的孔加工工序，能有效减少钻具作业时的偏摆量，提升孔位加工的同轴度精度。从结构设计来看，整体采用块式集成化布局，主体分为上部定位连接段与下部承载段两个核心部分，上部的凸台结构专门匹配炮塔对应安装位的卡槽轮廓，安装时可直接嵌入炮塔的T型槽定位基准面，无需额外制作转接板，大幅缩短工装换装的调校时间；下部的斜切式端面设计是为了避让炮塔回转时的相邻部件干涉，在炮塔切换不同加工角度时，

　　钻架不会与周边的刀架、夹具产生运动碰撞，预留的安全间隙经过实际装配验证，可覆盖炮塔常用的±15°倾角调整范围。侧面设置的圆形沉孔是钻套的安装位，可根据加工孔径更换对应规格的快换钻套，沉孔的同轴度公差控制在0.02mm以内，能保证钻套装入后与钻具进给方向的平行度要求，避免钻削过程中出现钻头崩刃、孔壁拉毛的问题。底部的开槽结构是安装锁紧件的位置，通过T型螺栓可将钻架牢牢固定在炮塔的滑台面上，锁紧后的静摩擦力可承受最大1200N的钻削轴向力，满足普通碳钢、铝合金等常用加工材料的钻孔作业需求。设计过程中充分考虑了安装边界的限制，整体外形的突出量控制在炮塔原有轮廓范围内，不会额外增加设备的回转半径，在狭小的加工工位内也能正常使用，

　　同时主体结构采用等壁厚设计，既保证了整体刚性，又尽可能控制了工装自身重量，单人即可完成拆装调整作业。在实际生产场景中，这类静态钻架常配合炮塔完成法兰盘类零件的螺栓底孔加工、轴类零件的径向定位孔加工等工序，相比通用钻夹头直接安装的方式，加装该钻架后孔位的位置度误差可降低60%以上，尤其适合对孔位精度有一定要求、又不需要复杂动力进给的加工环节，结构上没有多余的运动部件，日常维护仅需定期清理钻套安装孔内的切屑即可，长期使用的故障率极低。
