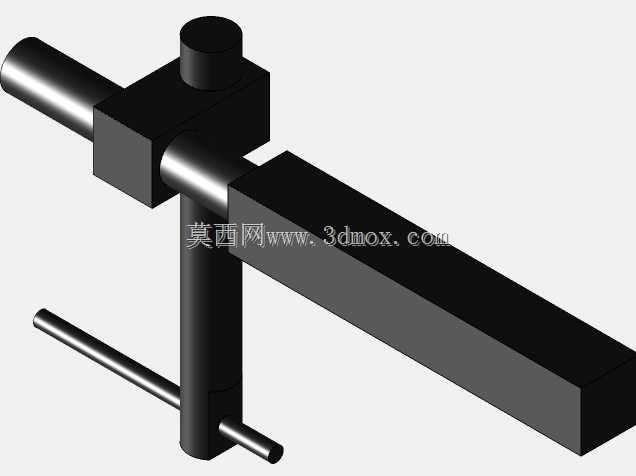

KURT机用虎钳工作台夹持组件结构

　　这套虎钳工作台组件是面向数控加工工位配套的夹持工装，核心适配立式加工中心、数控铣床的工作台装夹需求，主要承担坯料、半成品工件的定位夹紧职能，在精密机加工、小批量零件试制、CAM编程仿真验证场景中都有广泛应用。从结构设计逻辑来看，组件采用了经典的丝杠传动夹紧方案，整体由固定钳身、活动钳块、传动丝杠、施力手柄几个核心部分构成，固定钳身的长条形基体直接承担工件夹持的反作用力，基体底部预留了与机床工作台T型槽匹配的安装定位面，安装时可通过T型螺栓直接固定在工作台台面，安装边界可适配多数行程在600mm以内的立式加工中心工作台，不会超出工作台的有效装夹范围。传动丝杠采用梯形螺纹传动，具备良好的自锁性能，

　　夹紧工件后不会因为加工过程中的切削振动出现松脱问题，施力手柄采用穿装式T型结构，操作人员可通过转动手柄带动丝杠旋转，驱动活动钳块沿钳身的导向面做直线往复运动，实现对工件的夹紧与松开动作，导向面采用了矩形导轨配合结构，配合间隙经过合理设计，既保证活动钳块移动顺畅无卡滞，又能将夹持过程中的偏摆量控制在0.02mm以内，满足精密加工的装夹精度要求。在实际加工应用中，这类虎钳组件的夹持行程可覆盖常规中小型零件的装夹尺寸，钳口部位预留了可更换软钳口的安装位，针对不同材质的工件可更换对应材质的钳口，避免装夹过程中夹伤工件已加工表面。针对CAM编程场景，这套模型的结构细节完整还原了实体虎钳的运动关系，编程人员可直接将模型导入编程软件，

　　模拟加工过程中刀具与虎钳的空间位置关系，提前预判刀具与工装的碰撞风险，减少实际加工中的试切验证环节，提升编程效率与加工安全性。从结构强度设计来看，钳身主体采用高刚性的块状结构，受力部位做了加厚处理，在承受最大夹紧力时的变形量可控制在微米级，不会因为夹紧力过大导致钳身变形影响装夹精度，手柄的力臂长度经过合理匹配，操作人员无需借助加力杆即可输出足够的夹紧力，同时避免力臂过长导致夹紧力过载损坏丝杠螺纹。组件的所有运动副都做了简化的结构表达，既保留了装配关系的准确性，又不会因为模型过于复杂影响编程软件的运行流畅度，非常适合作为加工工位的工装模型用于编程仿真、工位布局验证等工作。
