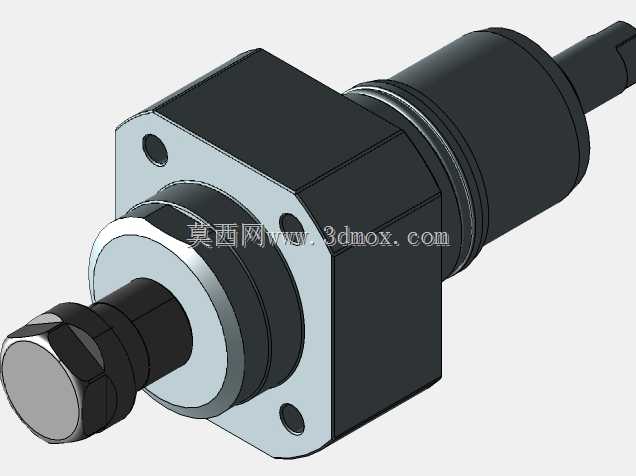

Heimatec ER20 EXT X轴直角动力刀座

　　这款直角输出的X轴动力刀座，主要适配走心机、车铣复合机床的X向安装工位，用来在车削工位上拓展钻、铣、攻丝等旋转切削能力，打破常规车削只能完成回转面加工的局限，让工件在一次装夹流程里就能完成多工序加工，减少二次装夹带来的定位误差，也能缩短零件加工的流转周期。从结构设计来看，主体采用方形法兰安装基准，法兰面预留四个对称的安装沉孔，安装时可以直接贴合机床刀塔的安装基面，通过螺栓锁紧后能保证足够的连接刚性，避免重切削工况下出现刀座颤动的问题。输出端采用标准ER20夹头配置，夹持范围覆盖常用的小径铣刀、钻头、丝锥，夹头锁紧螺母采用滚花防滑设计，日常换刀时用标准ER扳手就能完成操作，不需要额外的专用工装。输入端采用标准的驱动柄结构，

　　和机床刀塔的驱动轴直接啮合，传动路径短，传动效率高，内部的轴承组采用跨距布置，既能承受切削时的径向载荷，也能抵消部分轴向进给力，长时间高速运转也能保持较好的回转精度。设计过程中重点控制了刀座的整体外伸尺寸，避免加工过程中刀座和机床防护、工件卡盘发生干涉，输出轴的中心高和机床X轴的安装基准严格匹配，安装后不需要额外调整中心高就能直接对刀使用。密封结构采用多层密封圈设计，切削液和加工产生的细小切屑很难进入刀座内部，能有效延长内部传动零件和轴承的使用寿命。日常使用中，这类刀座常用来加工轴类零件上的侧孔、侧槽、扁位，以及小直径的螺纹加工，在小批量精密零件加工、通讯类精密五金零件加工场景里应用非常广泛。建模过程中严格还原了实物的安装尺寸、

　　配合公差，所有的倒角、退刀槽、密封槽细节都做了完整还原，不管是用来做机床的虚拟装配调试，还是做加工路径的干涉检查，都能直接调用，不需要再做额外的尺寸修正。刀座的外形棱角都做了工艺倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升壳体的结构强度。
