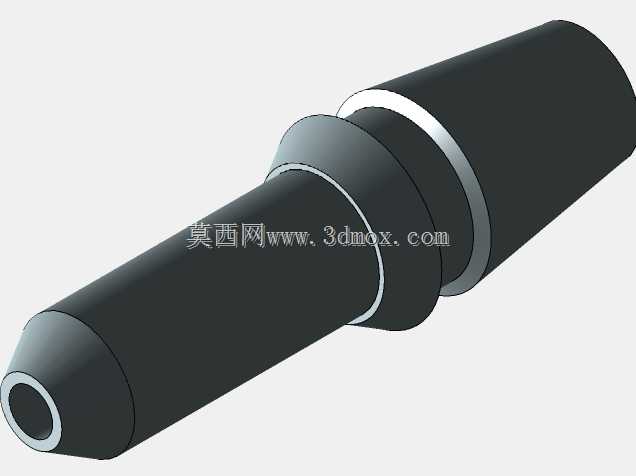

3mm规格微型端铣刀加长接杆结构

　　在走心机、小型精密铣床的小径铣削加工场景中，常规微型铣刀的刀柄夹持长度往往无法满足深槽、窄腔、跨台阶结构的加工避让需求，刀具悬伸不足会导致刀柄与工件已加工面发生刮碰，轻则划伤工件表面精度，重则造成刀具崩断、工件报废，这类问题在小尺寸通讯结构件、精密仪表零件的加工中尤为常见。这款3mm规格的微型铣刀加长接杆，正是针对这类加工痛点设计的刀具辅件，其核心作用是在不改变原有刀具装夹规格的前提下，有效延长刀具的有效工作悬伸长度，同时保证刀具装夹后的同轴度与刚性，满足深位加工的避让需求。从结构设计来看，接杆采用阶梯轴式的整体构型，靠近机床装夹端的大直径锥段，适配常规弹簧夹头的装夹尺寸，锥面的粗糙度与圆度公差控制在微米级，

　　保证装夹后与机床主轴的同轴度误差控制在极小范围内，避免高速转动时出现刀具振摆，影响加工面的光洁度与尺寸精度。接杆中段设置的环形凸台，一方面作为装夹定位的轴向限位面，控制接杆装入夹头的深度，保证每次装夹的悬伸长度一致，减少对刀调整的辅助时间；另一方面也能在一定程度上提升接杆的整体刚性，抵消长悬伸带来的刚性衰减。接杆前端的内孔为3mm直径的标准刀具装夹孔，孔壁与刀具柄部采用小间隙配合，配合侧固或者顶丝锁紧结构，保证微型铣刀装入后不会出现打滑、偏摆的问题，锁紧力经过调校，既可以保证刀具加工时不发生位移，也不会因为锁紧力过大压伤硬质合金刀具的柄部。从安装边界来看，接杆的最大外圆直径经过优化，在保证自身刚性的前提下尽可能缩小外径，

　　避免加工时与工件型腔内壁发生干涉，接杆的总长度经过精准核算，既满足常见3-8mm深度的窄腔加工避让需求，也不会因为悬伸过长导致刚性不足引发振刀。在实际加工应用中，这类加长接杆多用于钛合金、不锈钢小零件的微型槽铣、侧面精铣加工，相比直接使用长柄微型铣刀，采用接杆搭配标准短柄铣刀的方案成本更低，同时短柄刀具本身的刚性更好，搭配高精度接杆使用时，加工稳定性甚至优于同长度的整体长柄铣刀。设计这类接杆时，需要重点平衡悬伸长度与结构刚性的关系，过长的悬伸会导致切削时让刀量增大，影响加工尺寸精度，过短则无法满足避让需求，同时各段轴径的过渡处采用圆角过渡，避免应力集中导致接杆在高速切削时发生断裂，装夹面的形位公差需要严格控制，这是保证刀具跳动精度的核心要素。
