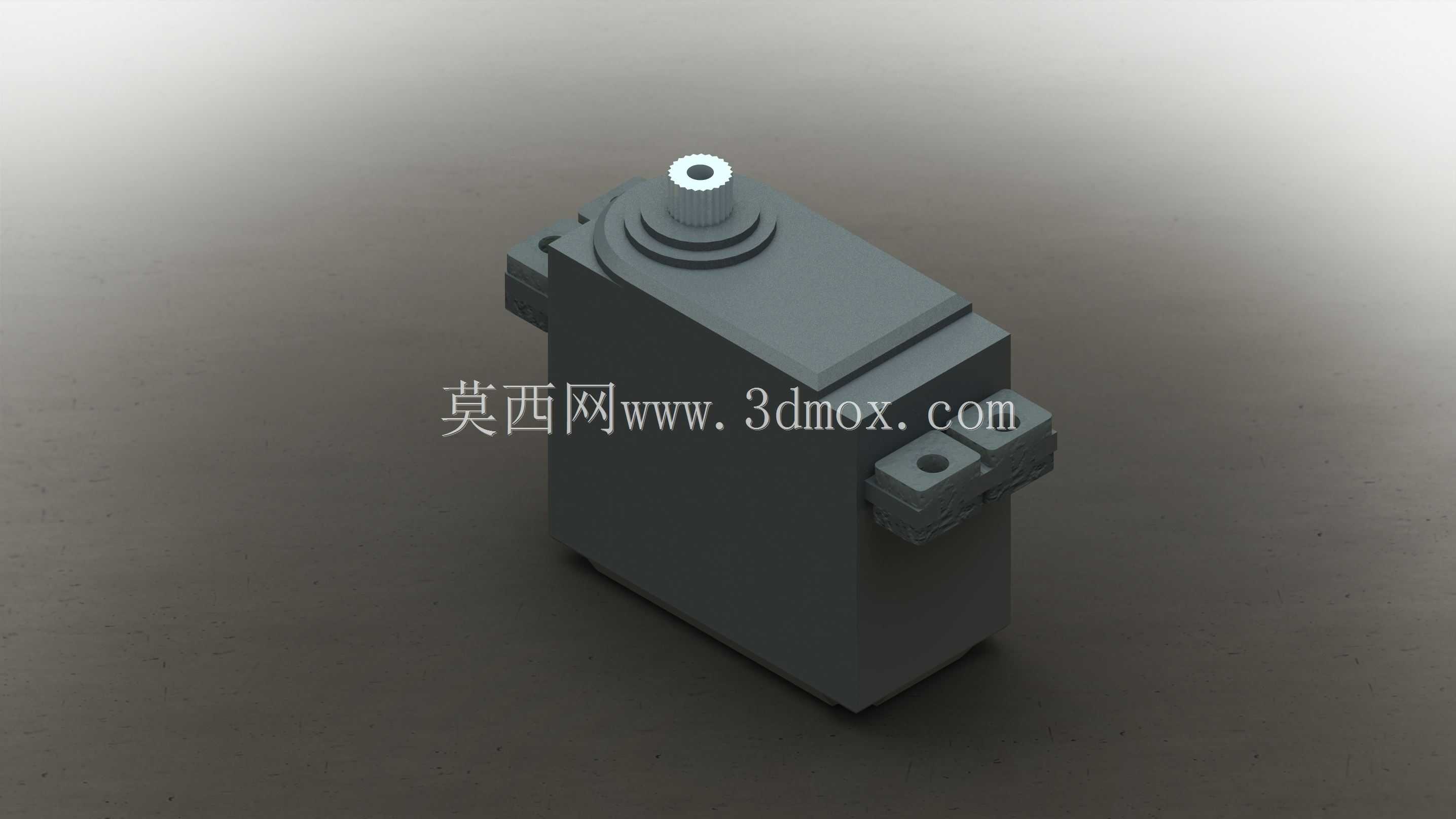

高扭矩1501MG舵机结构三维建模

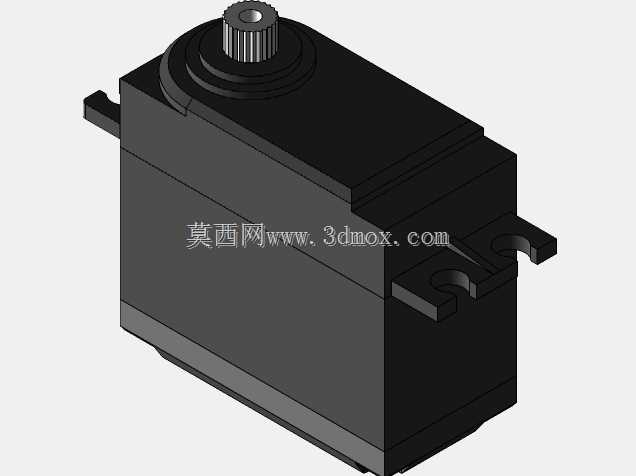

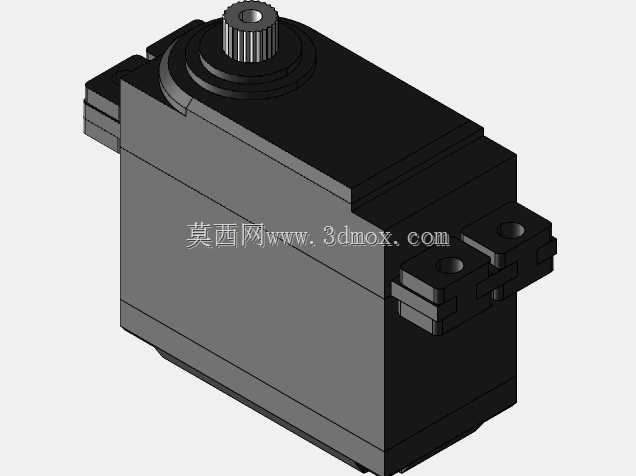

　　这款高扭矩舵机的三维建模，核心围绕小型伺服执行机构的实际落地使用场景展开，在航模舵面控制、小型机器人关节驱动、自动化设备点位执行、智能门锁锁舌驱动等场景中，这类高扭矩微型伺服是核心执行部件，建模过程中优先还原了实际安装与使用的核心边界。从功能特性来看，该款舵机可输出较大的保持扭矩，能够在负载工况下维持输出轴角度稳定，适配需要一定力矩输出的小行程角度控制场景，输出端采用标准齿形舵盘安装接口，可兼容市面上通用的舵盘、摇臂配件，无需额外定制转接结构。建模时首先梳理了产品的安装边界：壳体两侧带安装凸耳，凸耳上预留标准安装孔位，孔位间距、孔径均匹配常用的舵机安装支架尺寸，可直接卡入标准舵机座完成固定，无需额外打孔调整；输出轴的伸出高度、

　　齿形参数完全还原实物尺寸，确保装配时舵盘安装到位后不会出现轴向窜动、齿形打滑的问题。壳体部分采用分体式拼接结构，上盖与下壳通过卡扣加螺丝的方式固定，建模时还原了壳体内部的腔体空间，可容纳直流电机、减速齿轮组、控制电路板与电位器组件，腔体的筋位布局完全匹配内部元件的固定需求，既保证壳体的结构强度，又能避免内部元件在震动工况下出现移位。输出轴的轴承安装位做了精准的尺寸还原，确保装配后轴系的同轴度符合要求，减少运转时的径向跳动。从设计思路上，建模没有做多余的外观美化，所有结构特征都服务于实际装配与使用：壳体侧面的出线槽位置、尺寸完全匹配舵机引线的出线需求，避免装配时引线被壳体挤压破损；输出轴顶端的限位结构还原了实物的转动角度限制，

　　可直观体现舵机的有效转动行程，方便设计人员在做整机布局时提前规划摇臂的活动范围，避免运动干涉。在做设备选型配套时，设计人员可直接调用该模型完成安装位的干涉检查，核对安装孔位与周边结构的间隙，确认输出轴带动摇臂运动时不会触碰周边的线束、结构件，也可根据模型的外形尺寸预留足够的安装空间，避免后期打样时出现安装位尺寸不匹配的问题。模型的所有圆角、拔模斜度都符合注塑件的生产工艺要求，壳体的壁厚均匀，不会出现注塑时的缩痕、填充不满等问题，对于需要做同类舵机改型设计的人员来说，也可在该模型基础上调整安装孔位、输出轴高度、壳体尺寸，快速衍生出适配不同安装场景的定制化舵机结构，减少重复建模的工作量。
