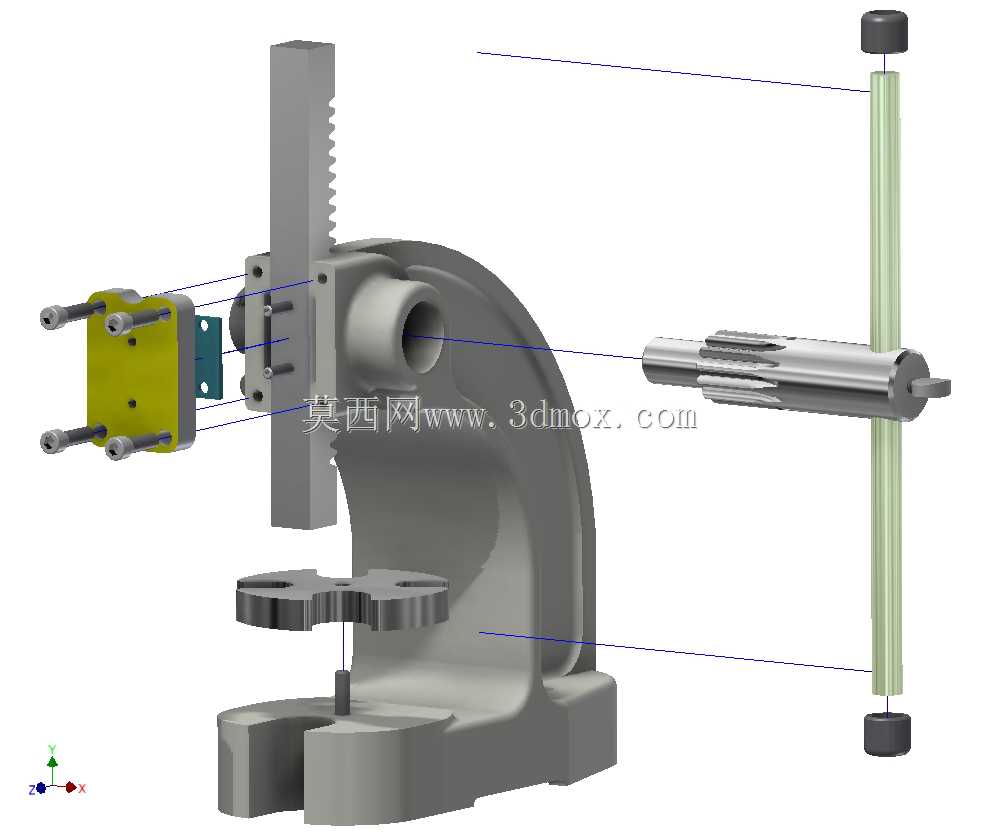

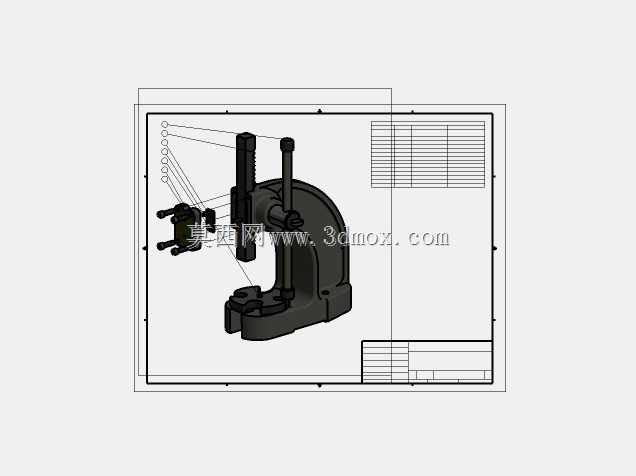

手动台式压装机构装配分解结构

　　这款手动台式压装结构，是小型加工、维修工位上极为常见的手动施压工装，日常多用于小尺寸零件的压装、铆接、校直、压印作业，比如小型轴承与轴套的过盈装配、薄金属片的冲点铆接、小尺寸工件的校形校正，在五金维修、电子配件组装、小型零件试制场景中适配性极强，不需要外接气源电源，仅靠手动操作就能输出稳定的可控压力，适合小批量作业、零散维修以及教学实训场景使用。从结构设计来看，整体采用C型开式床身布局，这种布局的优势在于操作空间开阔，工件取放不受框架遮挡，三个方向都能完成上下料操作，床身采用一体式铸造结构的设计逻辑，保证施压过程中床身的刚性，避免受力后出现张口变形导致压装精度偏移。核心施压部件采用齿条式手动压杆结构，相比丝杠式手动压头，

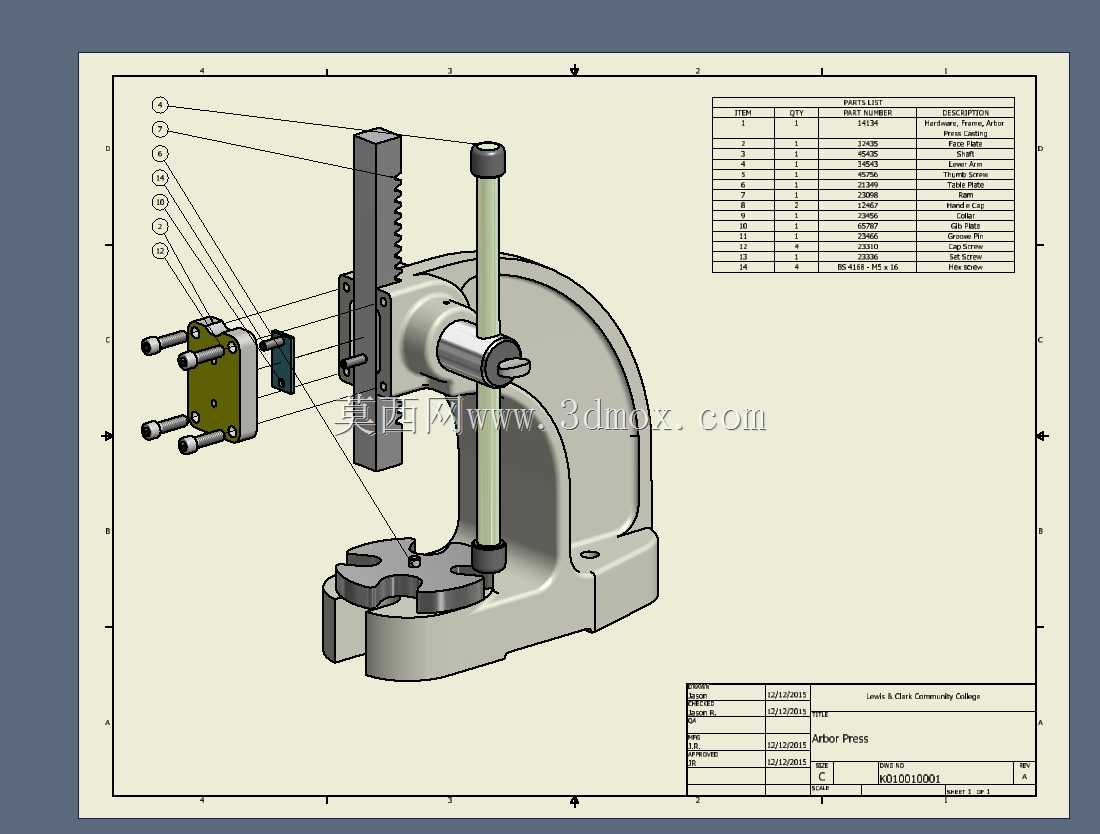

　　齿条结构的下压行程响应更快，空行程移动效率更高，配合带复位弹簧的导向立柱，松开操作手柄后压头能自动复位回到初始位置，减少操作的多余动作。导向立柱采用双立柱平行布局？不对，看结构是单根光杆导向配合齿条柱的承载，压头滑块同时与齿条柱、导向光杆配合，保证下压过程中压头的垂直度，避免压头偏载导致工件压歪、零件损伤。从分解图的零件引出序号能看到，整套结构包含床身基座、齿条压杆、导向立柱、复位弹簧、操作手柄、压头固定座、可调工作台、锁紧组件、限位挡块这些核心零件，可调工作台采用带定位槽的平板结构，能适配不同规格的简易夹具安装，工作台的支撑位置可以根据工件高度调整，通过侧面的锁紧旋钮固定位置，适配不同高度的工件压装需求。设计过程中，

　　安装边界需要重点考量：床身底部需要预留四个安装孔位，用于将整机固定在工作台面上，避免施压过程中设备移位；C型开口的喉深尺寸决定了可加工工件的最大回转半径，压头的最大行程决定了可适配的工件高度范围，复位弹簧的刚度选择需要匹配压头组件的整体重量，保证复位顺畅的同时不会额外增加下压的操作阻力。齿条的模数选择需要兼顾手动操作的力臂比，配合手柄的长度设计，让操作人员施加较小的握力就能在压头端输出足够的压装力，同时齿条与床身内的导向套配合间隙需要控制在合理范围，既保证滑动顺畅，又避免压接过程中出现晃动间隙。这类手动压装结构没有复杂的传动部件，日常维护只需要定期在导向柱、齿条配合面涂抹润滑脂，就能保证长期使用的操作顺畅度，相比气动、电动压装设备，成本更低、占用空间更小，对使用场景的配套要求极低，非常适合零散小载荷的压装作业场景。
