安全气囊叠氮化物颗粒压制机架结构

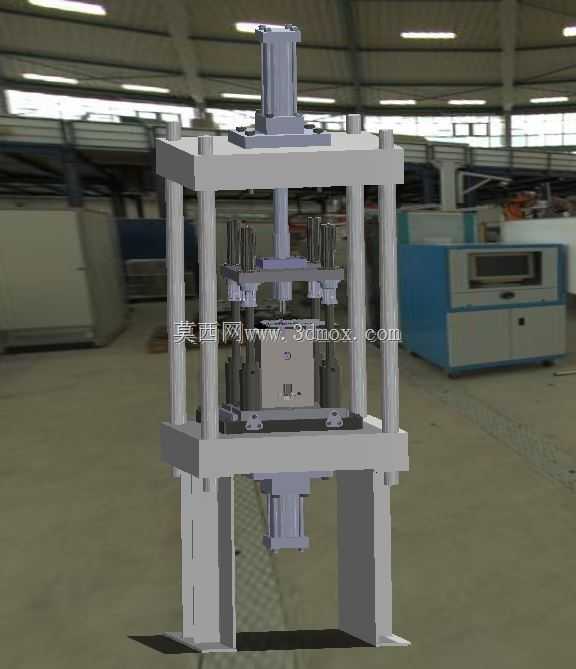

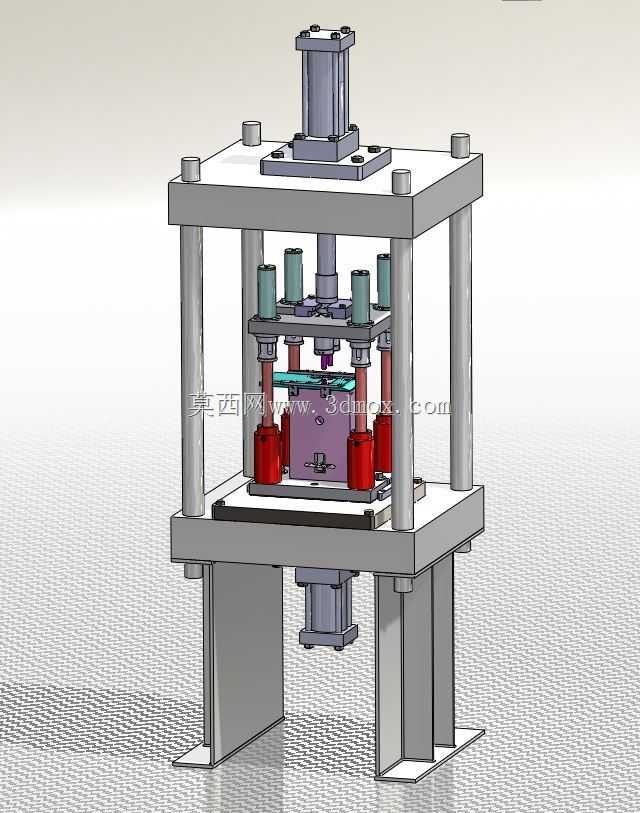

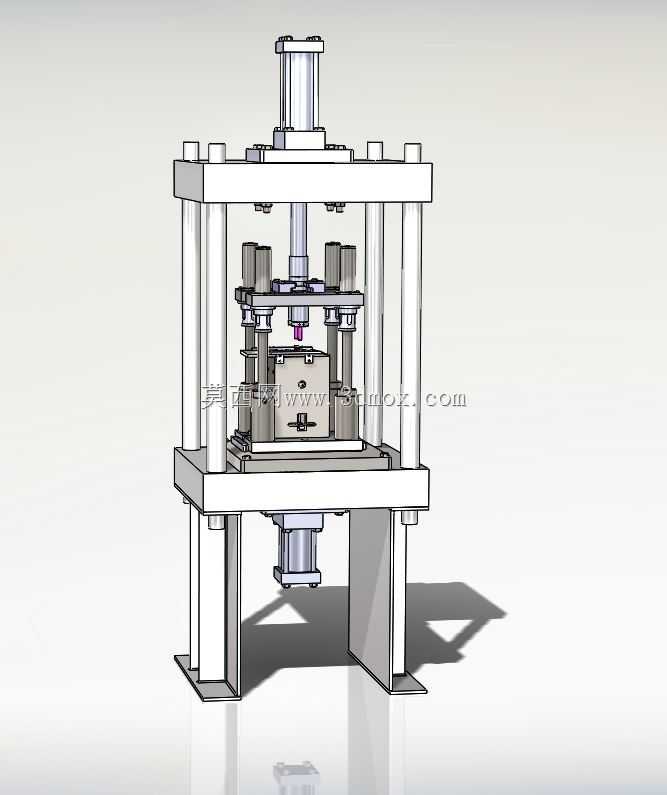

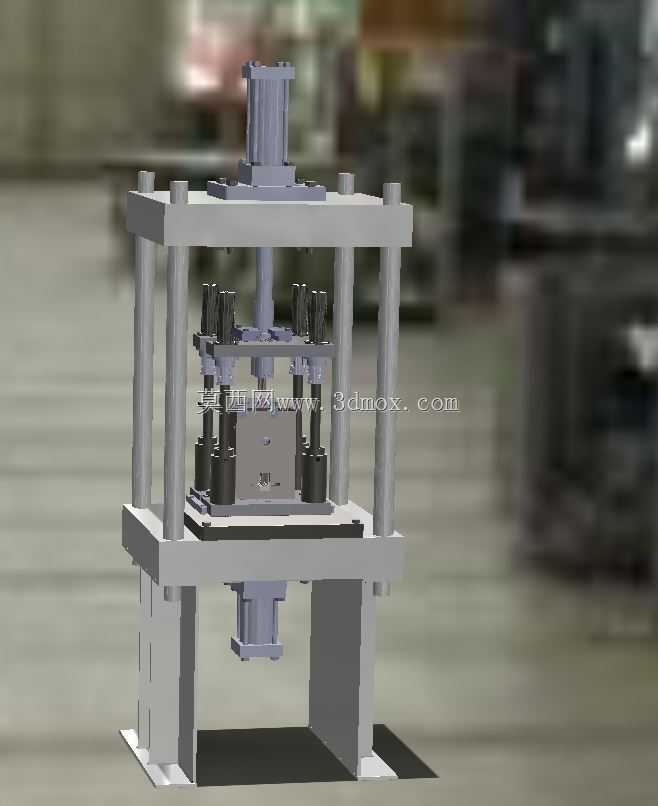

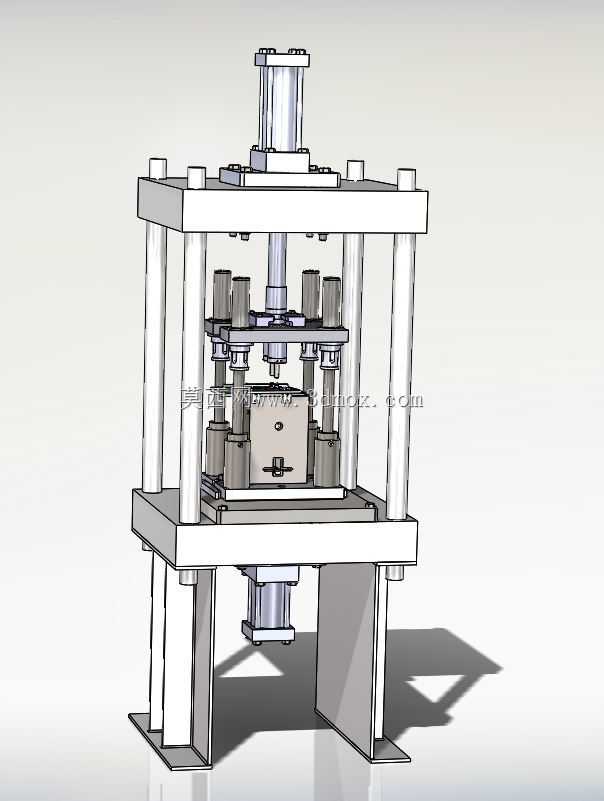

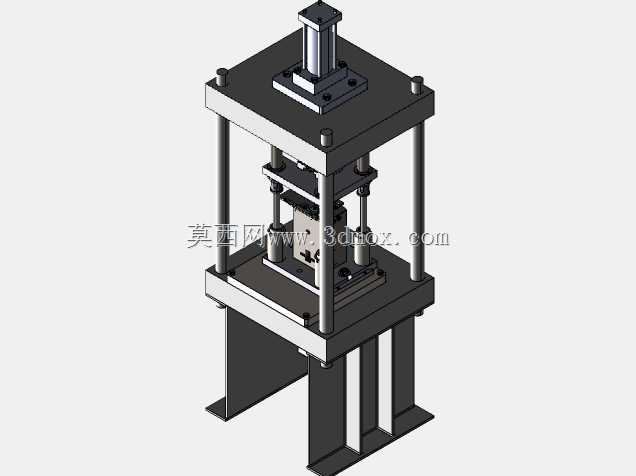

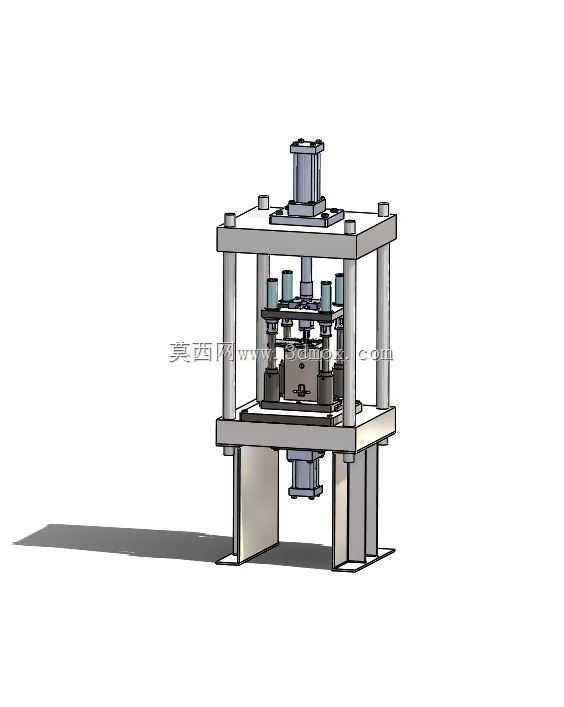

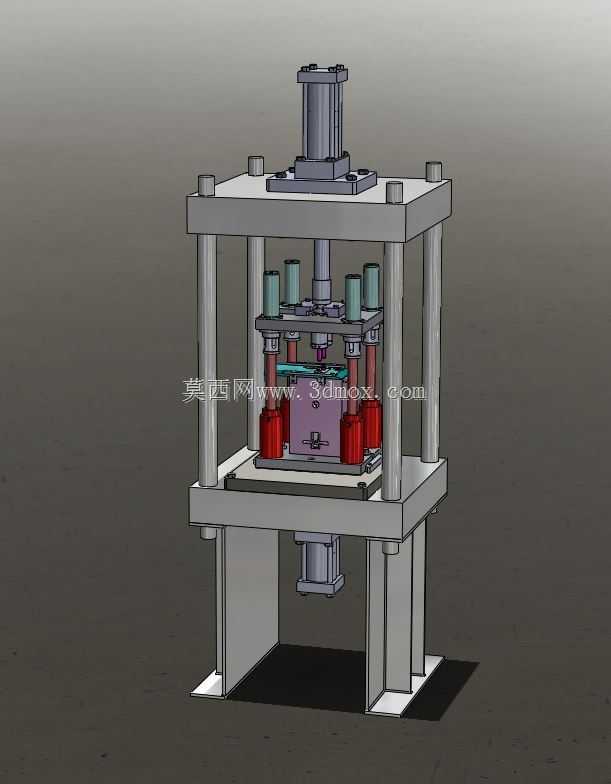

　　这套机架结构面向汽车安全气囊产气药核心组分——叠氮化物颗粒的自动压制作业场景，是专用压装设备的承载主体，适配汽车零部件生产车间内的药剂成型工位，可对接自动上料、称重、出料的配套模组，完成颗粒压制成型的核心工序承载。从结构设计逻辑来看，整体采用四柱式三板框架布局，上下两层承压台板通过四根等高导向立柱刚性连接，立柱与台板的配合面采用高精度公差配合，保证上下压合动作的同轴度，避免压合过程中出现偏载导致的药剂颗粒密度不均问题。上层台板安装主压合驱动单元，采用立式缸体直连压头的布置方式，压头与中层活动板之间设置缓冲导向结构，中层活动板沿四根立柱做直线往复运动，用于安装模具工位，可兼容多腔模具的批量压制需求，单次压合可完成多组颗粒的成型作业。

　　下层台板设置顶出机构安装位，压合完成后可通过底部顶出缸将成型颗粒从模具腔中顶出，配合自动化取料机构完成出料，无需人工手动掏取药剂，规避药剂接触的安全风险。机架底部设置两个独立的支撑脚座，脚座底面预留设备安装的地脚螺栓孔位，可直接固定在车间混凝土地基上，支撑脚的高度经过校核，既预留了底部顶出机构的安装维护空间，也保证了整机重心落在支撑面范围内，满负载压合作业时机架的形变量控制在工艺允许范围内，不会因机架变形导致压合尺寸超差。台板上的各类安装孔位采用模块化设计思路，驱动单元、导向套、模具安装位、附属检测元件的安装孔均按通用接口尺寸预留，后续可根据不同批次药剂的压合参数需求，更换不同吨位的驱动缸、不同规格的模具，

　　无需对机架主体进行二次加工，缩短产线调整的周期。考虑到叠氮化物压制作业的安全防护需求，机架的中层活动板周边预留了安全防护罩的安装接口，可加装透明防护挡板与安全联锁装置，一旦防护门被打开，设备立即停止压合动作，避免安全事故。导向立柱表面做硬化处理，配合自润滑导向套，长期往复运行下的磨损量极小，可保证设备长期运行的压合精度，减少日常维护的频次。整机的安装边界适配常规车间工位的布局尺寸，宽度方向预留了操作与维护的空间，不会占用过多产线面积，可直接嵌入现有药剂生产的自动化产线中，与前后工序的输送设备顺畅对接。
