独立柴油发电机配套集成控制面板结构

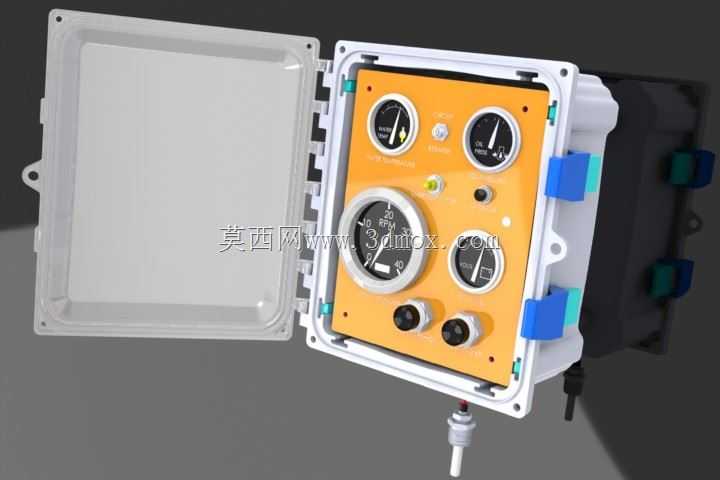

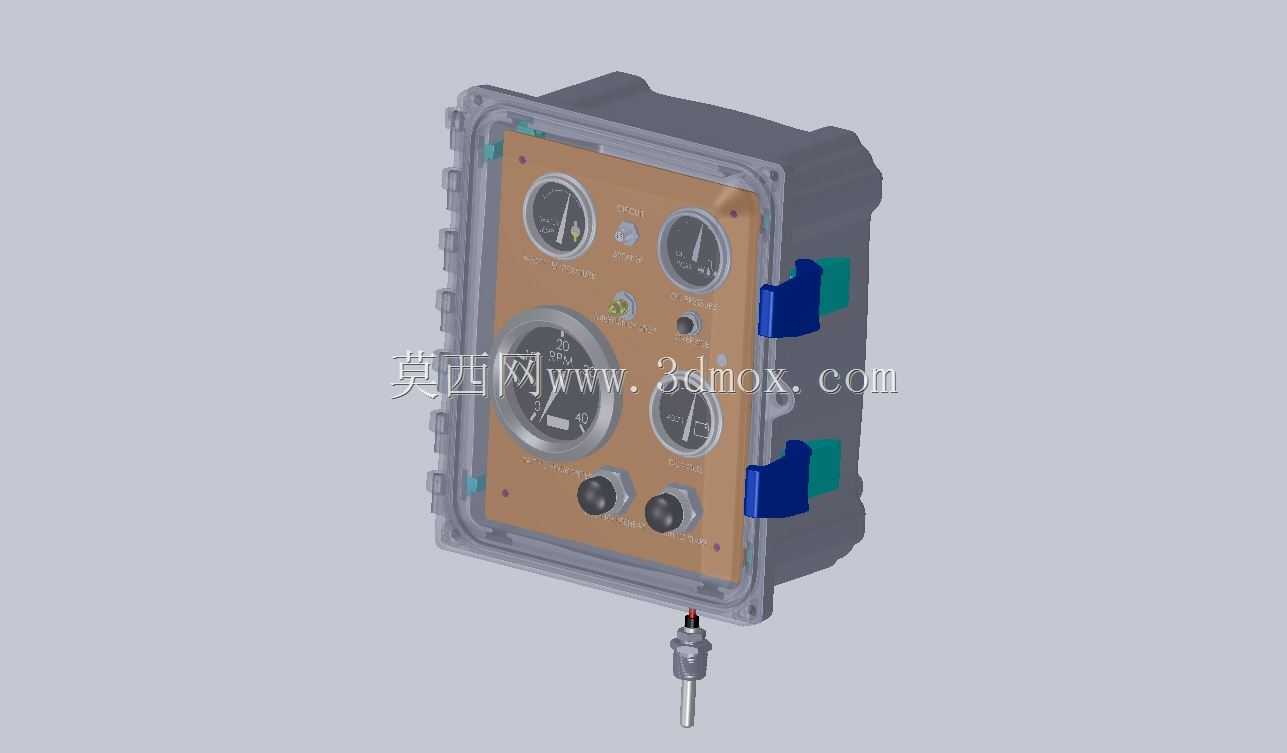

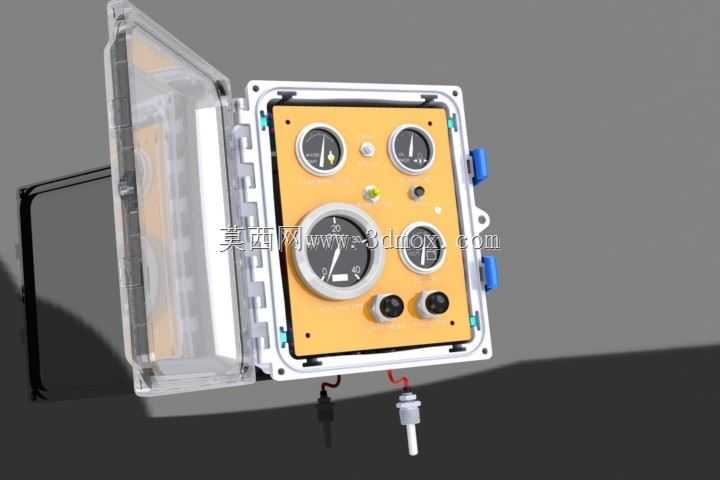

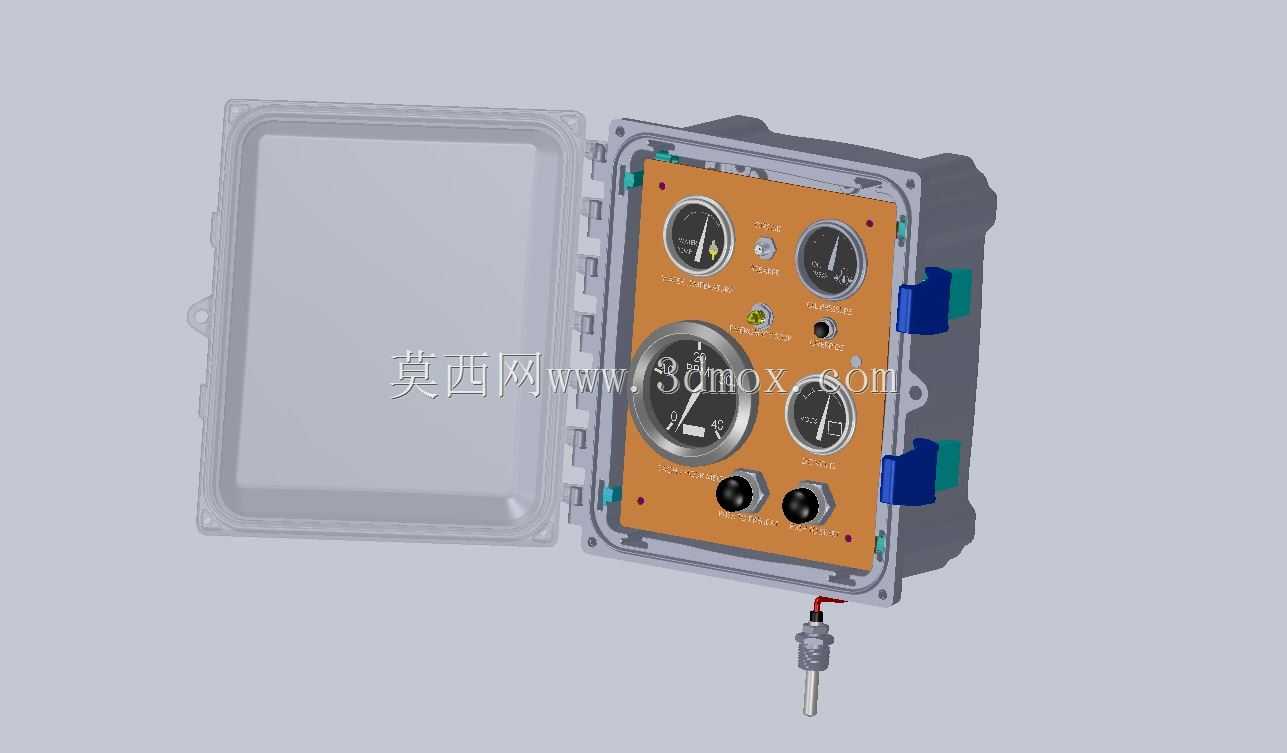

　　这套控制结构专为户外独立运行的柴油发电机配套设计，核心解决无市电接入场景下的机组运行状态监控与操作控制需求，常见于野外施工临时供电、应急抢险备用电源、偏远区域独立供电站点等工况，这类场景往往伴随扬尘、雨水溅射、温差波动大的环境特点，对控制组件的防护与集成度有明确要求。整体采用翻盖式密封防护壳体结构，上盖为透明耐冲击材质，闭合状态下可直接观察面板读数，无需开启箱盖即可完成常规状态巡检，壳体侧边设置快拆式锁扣结构，配合周圈的密封胶条，可满足户外露天安装的防护等级要求，壳体背部预留穿线格兰头安装位，所有进出线缆通过密封接头接入，避免雨水、粉尘从走线位置侵入壳体内部。面板本体采用醒目的橙黄色涂装，与灰白色壳体形成高对比度，

　　户外强光环境下也能快速定位操作区域，面板上集成多组指针式仪表，分别对应机组转速、机油压力、输出电压、运行时长等核心运行参数，这类指针式仪表相比数显屏幕，在低温、强电磁干扰的发电机旁工况下可靠性更高，读数无延迟、抗干扰能力更强，适合发电机组这类强振动、强电磁的应用场景。仪表下方设置两个带档位标识的旋钮开关，分别负责机组启动停机控制、供电输出回路切换，旋钮采用防滑纹理设计，操作人员佩戴劳保手套时也能准确完成旋转操作，面板上还预留了状态指示灯与功能按钮的安装位，可根据不同功率等级机组的配置需求，增减对应的报警提示、急停控制等功能组件。设计阶段充分考虑了安装维护的便捷性，所有仪表、开关的背部接线端子均预留足够的接线操作空间，

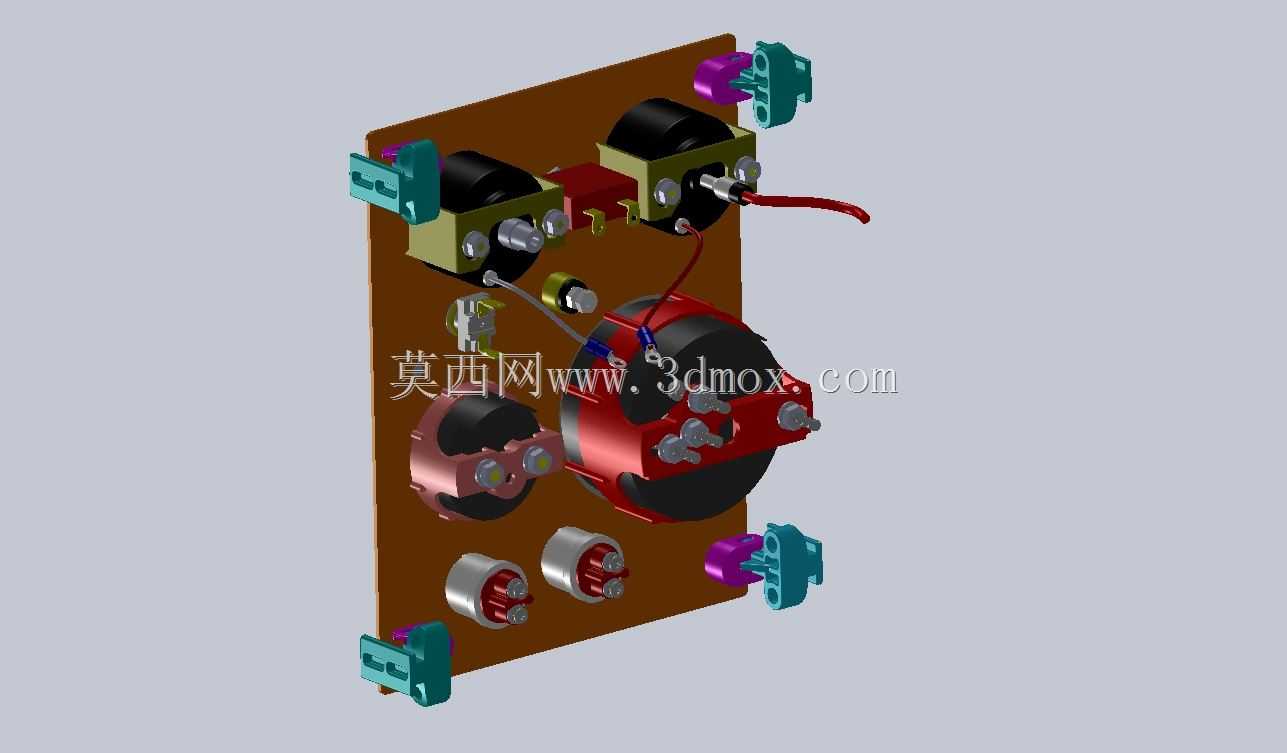

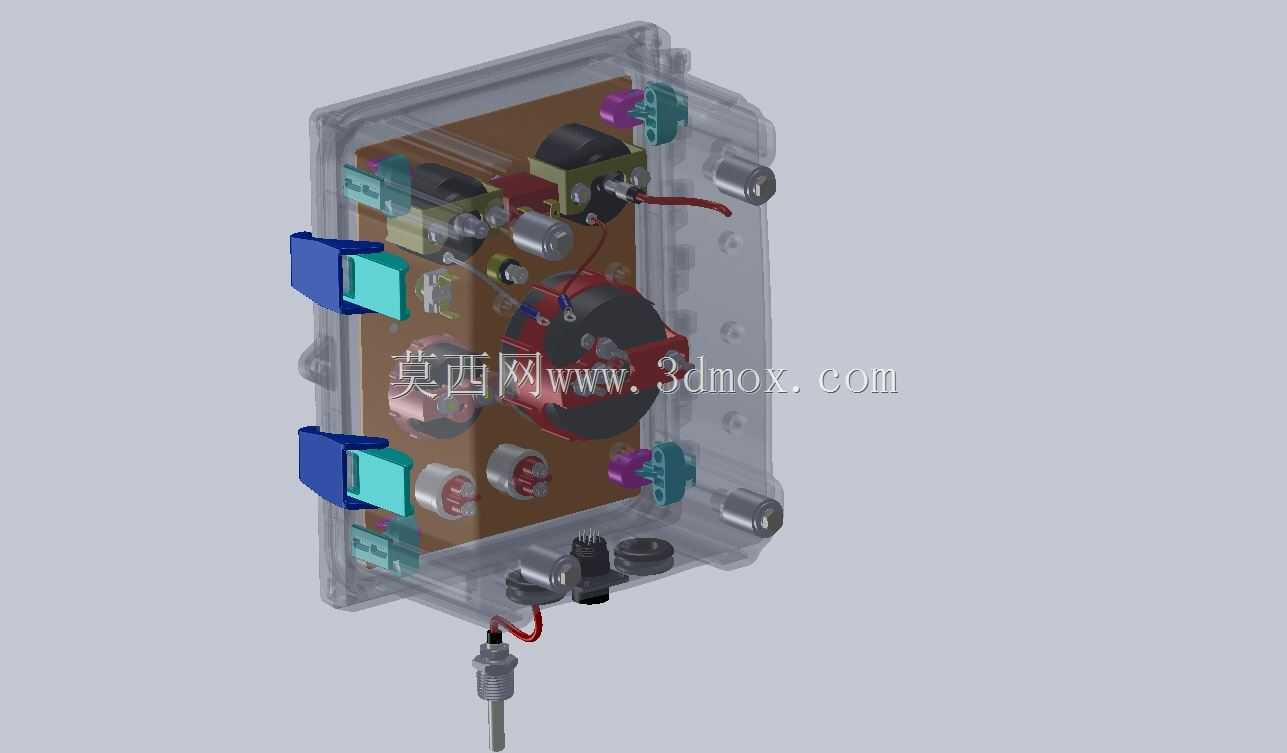

　　壳体内部设置走线槽与扎带固定位，可将强弱电线路分开排布，避免发电机运行时的电磁干扰影响仪表信号准确性，壳体的安装孔位采用外翻边带加强筋的结构，可直接通过螺栓固定在发电机机架的预留安装面上，无需额外制作过渡安装支架，安装边界尺寸适配主流5-20kW功率段独立柴油发电机的机架安装位，不需要对原有发电机机架做切割、焊接改动即可完成装配。翻盖的铰接结构采用耐老化的工程塑料铰链，可承受上万次开启闭合不出现断裂，侧边的锁扣为弹性卡扣结构，关闭时可自动压紧密封胶条，长时间户外使用不会出现锁止失效的问题，面板与壳体之间采用螺丝固定，后期更换仪表、开关组件时，只需拆下面板固定螺丝即可完成元器件更换，不需要整体拆解壳体，大幅降低现场维护的操作难度。
