美国海军T-6模拟器主仪表板结构设计

　　该仪表板为飞行模拟训练设备的核心操控交互载体，主要适配初级教练机地面模拟训练场景，承担飞行参数可视化呈现、模拟操控指令输入、训练状态实时反馈的核心功能，是飞行学员地面模拟训练阶段接触最频繁的座舱交互部件，直接影响模拟训练的操作还原度与训练沉浸感。

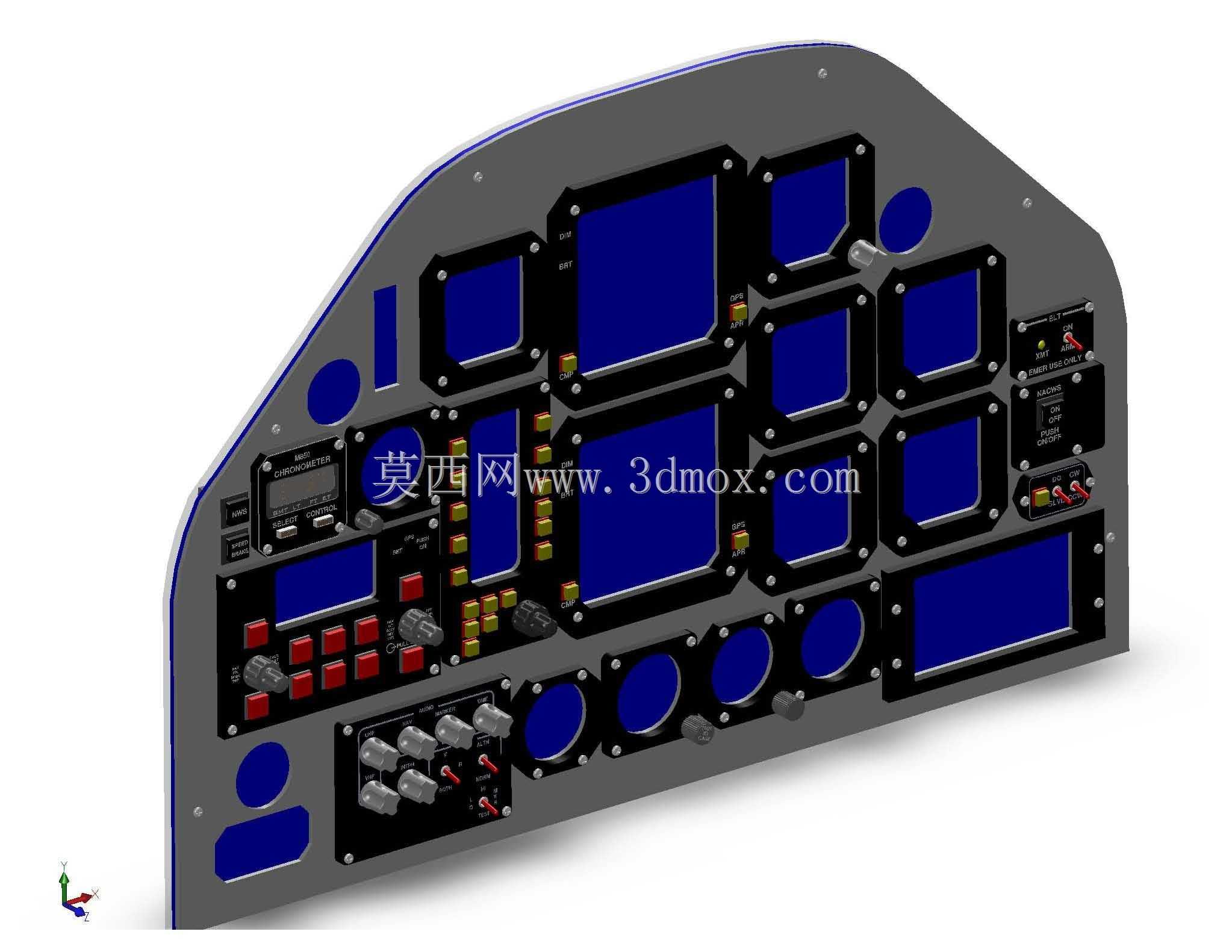

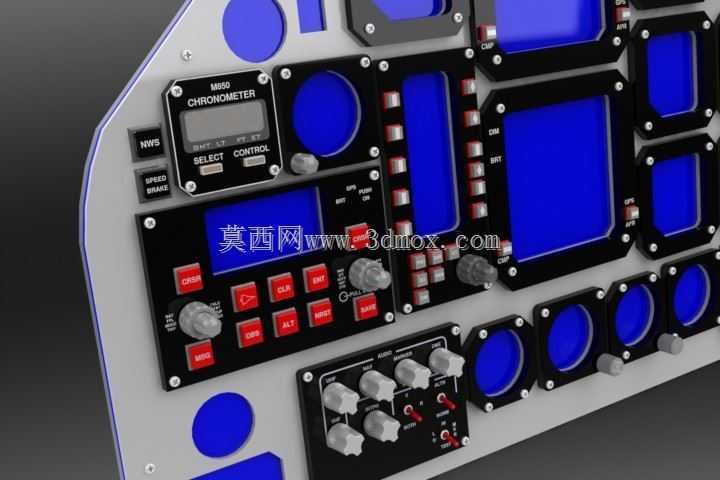

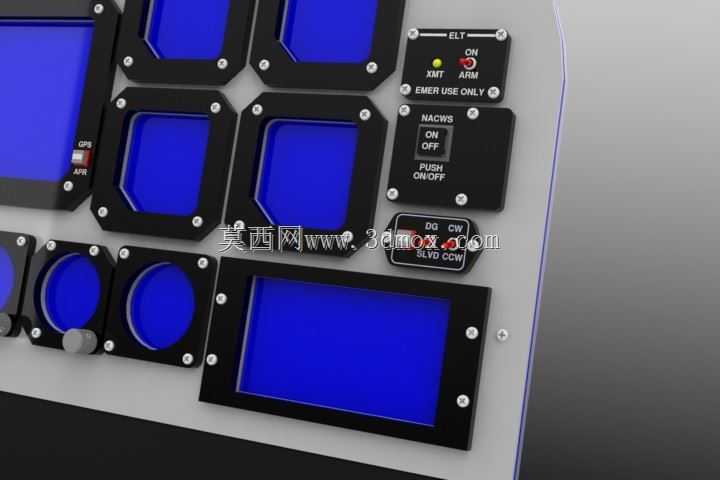

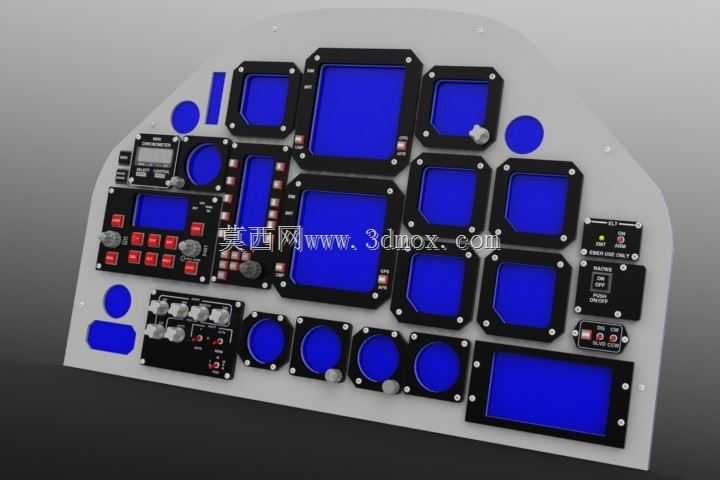

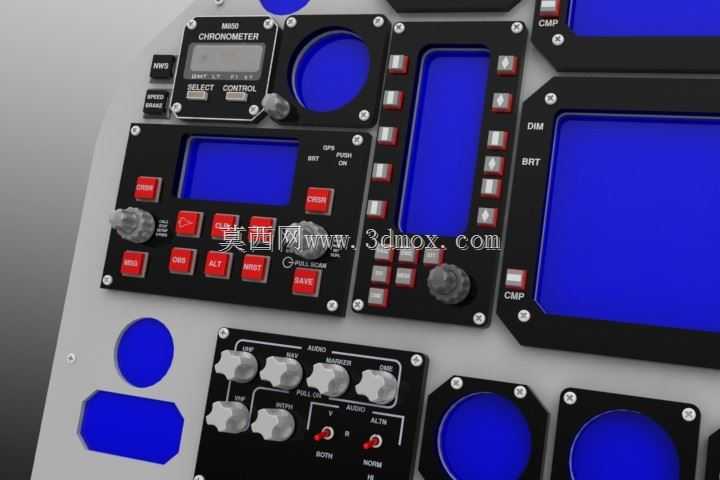

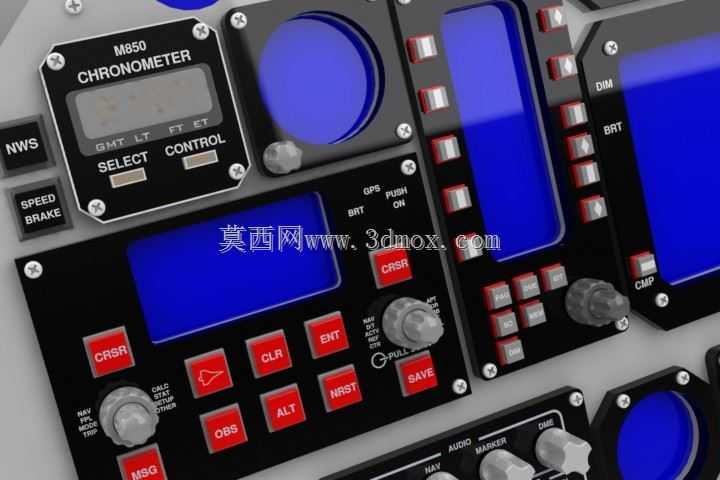

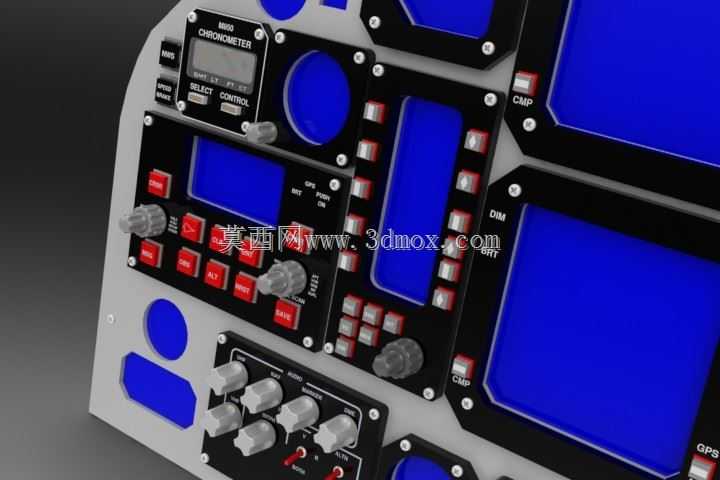

　　整体面板采用不规则切角外形设计，完全匹配T-6教练机前座舱的安装腔体边界，面板基材选用航空模拟设备常用的铝合金板材加工，表面做哑光阳极氧化处理，避免训练环境下的灯光反射干扰学员视线。面板上的显示区域按照真实飞机的仪表布局做模块化分区，上方区域集中布置大尺寸姿态、导航综合显示单元，中部区域排布发动机参数、飞行状态类圆形仪表安装位，下方区域预留通讯、导航、飞控相关的功能按键与旋钮安装位，所有显示窗口的开孔尺寸严格匹配对应模拟显示模块的安装公差，孔位边缘做倒角处理避免安装时刮损显示模块排线。

　　设计过程中优先遵循真实座舱的人机交互逻辑，常用的姿态、空速、高度类显示单元布置在飞行员正前方的主视区，视线偏转角度不超过15度，减少训练过程中的视线转移幅度；功能按键按照操作频率做分区排布，高频操作的通讯切换、航向调整按键布置在右手可触及的舒适操作区，避免操作时手臂过度伸展。面板上的蓝色占位区域对应真实仪表的显示面，建模时预留了显示模块的安装沉台，沉台深度匹配商用模拟显示模组的厚度，安装后显示面与面板表面齐平，还原真实座舱的视觉效果。

　　面板上的固定孔位按照真实座舱的安装点位做等比例还原，孔位间距公差控制在±0.2mm范围内，可直接适配现有模拟座舱的安装支架，无需额外做转接加工。面板侧边的切角弧度完全匹配座舱风挡下方的腔体轮廓，安装后与周边座舱结构的缝隙均匀，还原真实飞机的座舱装配效果。所有操控元件的安装位预留了标准的走线槽空间，面板背部设计有集成式理线结构，可将显示模块、按键的连接线规整收纳，避免模拟设备运行过程中出现线束干涉、磨损的问题。

　　针对模拟训练的高频使用场景，面板表面的按键安装位做了加厚处理，可承受长期反复按压的磨损，显示窗口周边设计有遮光挡边，减少训练室环境光线在显示面的反光，提升不同光线环境下的参数可读性。整个面板的布局完全复刻真实T-6教练机的仪表排布逻辑，学员在模拟训练中形成的操作肌肉记忆可直接迁移到实机操作中，有效衔接地面模拟训练与实机飞行的操作习惯。
