三轴枢轴夹式投影摄像安装固定结构

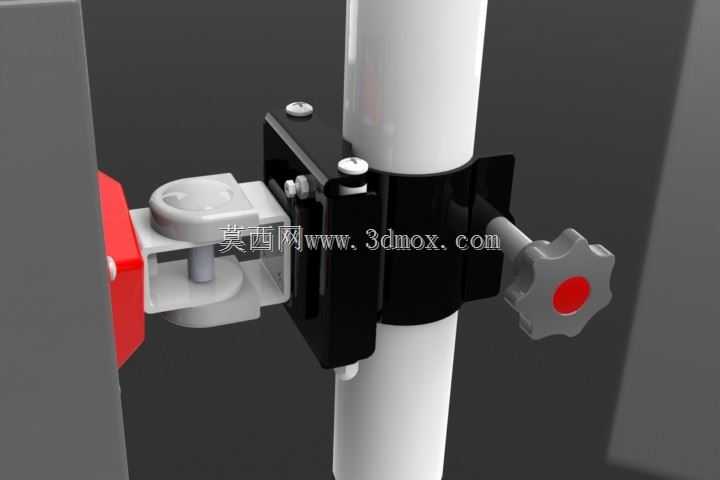

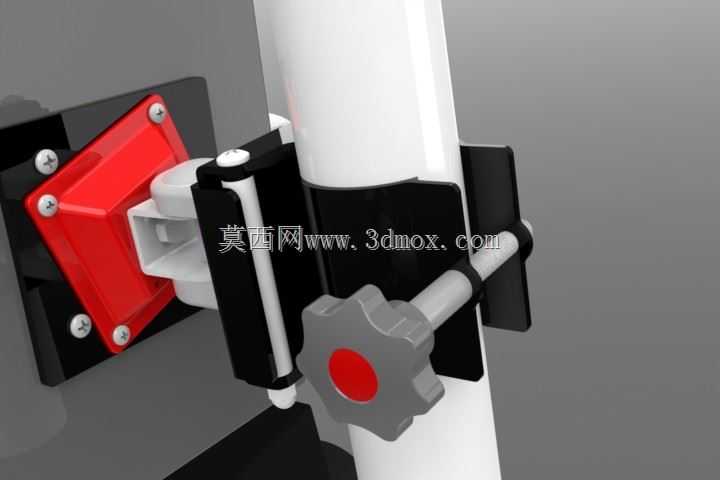

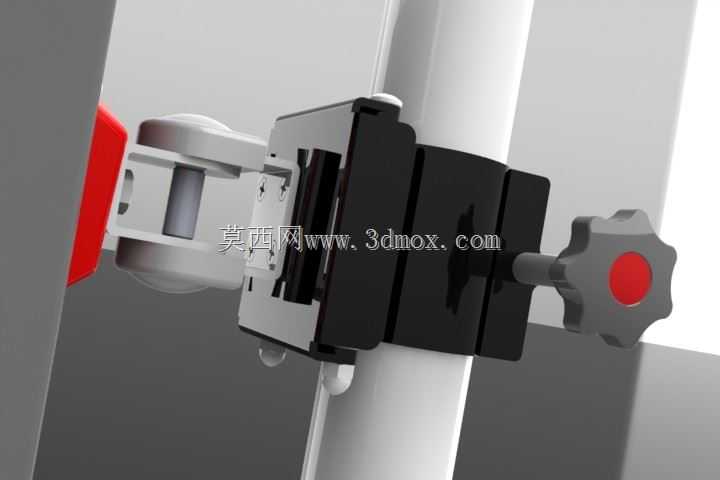

　　该固定结构主要面向飞行模拟训练场景的视景搭建需求，核心作用是将投影摄像设备稳定挂载在标准管径的机架立柱上，配合另外两组同规格夹持组件，可在T-6飞行模拟器的座舱视景区域搭建三通道投影阵列，实现水平方向180度的横向视场覆盖，还原真实飞行过程中的横向视野假象，满足模拟训练时的视景沉浸要求。结构设计阶段完全基于实物夹持部件的逆向测绘数据完成，所有配合尺寸均参照实际装配件的公差要求设定，没有采用理想化的理论建模参数，能直接适配现有模拟设备机架的安装标准，不需要额外做安装面的二次加工。夹持主体采用对开式抱合结构，内侧贴合立柱的接触面做了防滑适配处理，侧面配置星形手拧调节旋钮，旋钮端部设置红色防滑操作端，

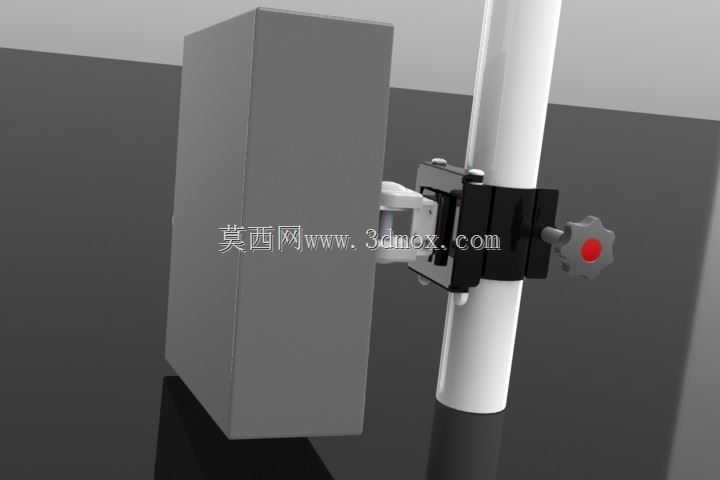

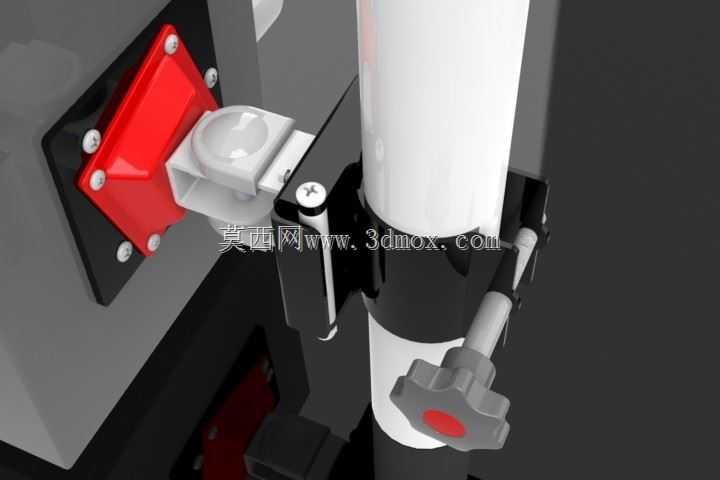

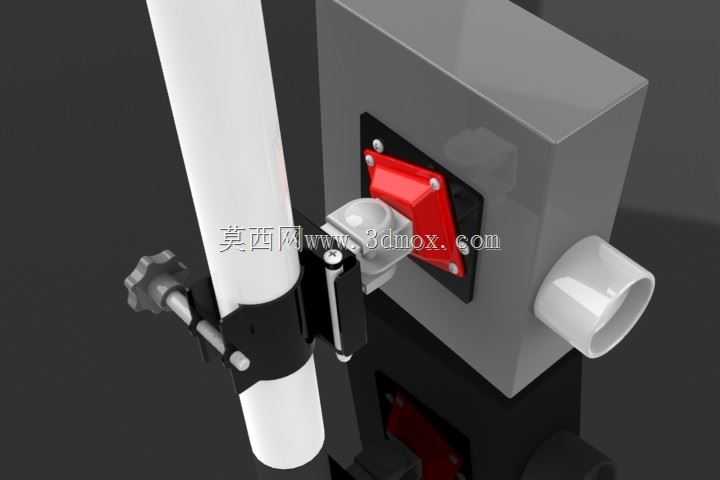

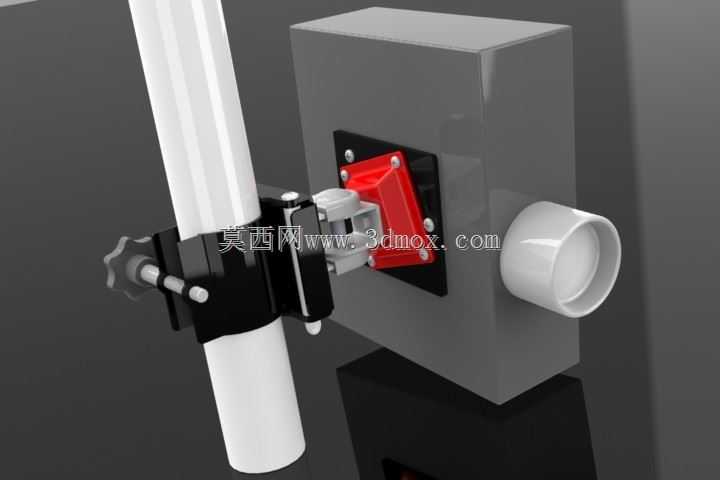

　　不需要额外工具就能手动完成夹持松紧度调节，既可以在安装时快速调整设备的高度位置，也能在调试阶段灵活转动夹持座，微调投影摄像设备的俯仰、水平偏转角度，完成视场校准后拧紧旋钮即可实现位置锁止，不会在设备运行过程中出现滑移偏转。为了适配投影摄像设备的安装，夹持结构上集成了专用的设备连接托盘，托盘与夹持主体之间通过三轴枢轴结构连接，枢轴的三个转动副分别对应设备的俯仰、侧倾、水平偏转三个维度的调节需求，每个转动副都预留了足够的转动行程，不会出现调节角度到边界后出现结构干涉的问题。安装边界方面，该夹持结构适配的立柱直径范围覆盖常规模拟设备机架常用的圆管规格，夹持后整体结构突出立柱表面的尺寸经过优化，不会在视场范围内形成遮挡，

　　托盘上的设备安装孔位参照常规小型投影摄像设备的安装螺孔位置设计，可直接通过标准紧固件完成设备固定，不需要额外加工转接板。结构的受力分布经过校核，夹持状态下，抱合结构的夹紧力均匀分布在立柱接触面上，不会因为长期夹持对立柱表面造成压痕损伤，同时枢轴部位的连接强度可满足常规小型投影摄像设备的承重要求，即使在模拟器产生小幅振动的情况下，也能保持设备位置稳定，不会出现画面抖动偏移的问题。三组同结构夹持件配合使用时，可分别对应左、中、右三个视景通道的设备安装，相邻设备的视场衔接区域可通过各自的枢轴调节完成画面拼接，不需要额外增加转接支架就能实现无缝视场覆盖，整体安装流程简洁，调试效率高，适合各类模拟训练设备的视景系统搭建使用。
