24口六类带理线配线架结构设计

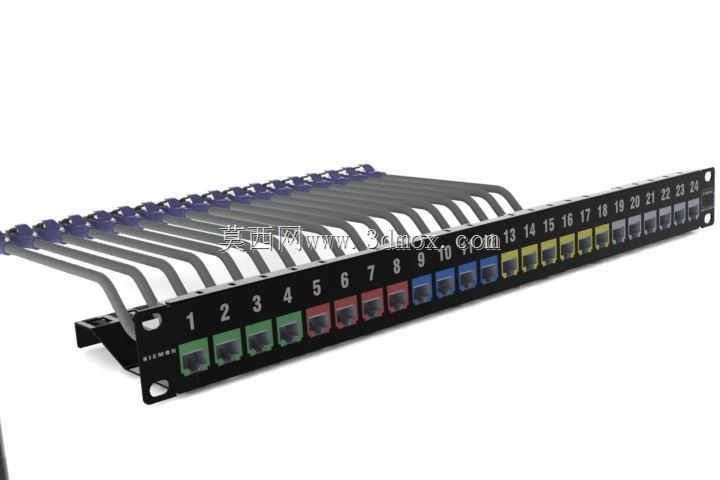

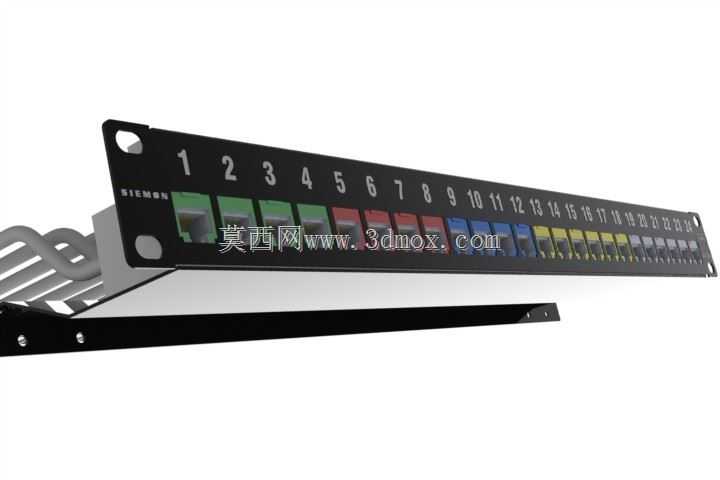

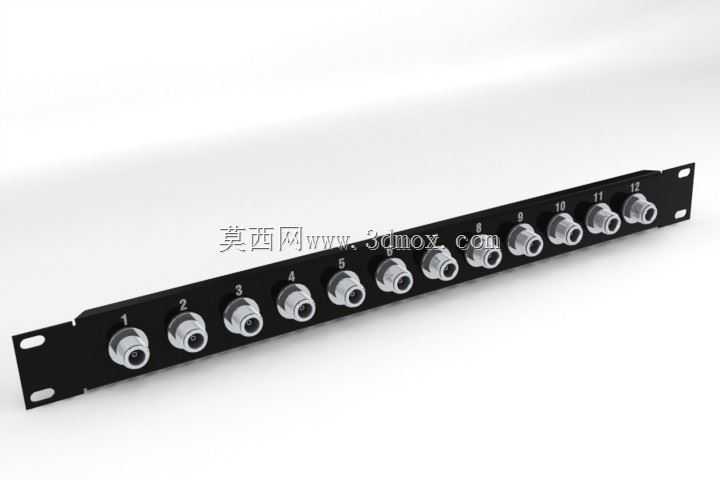

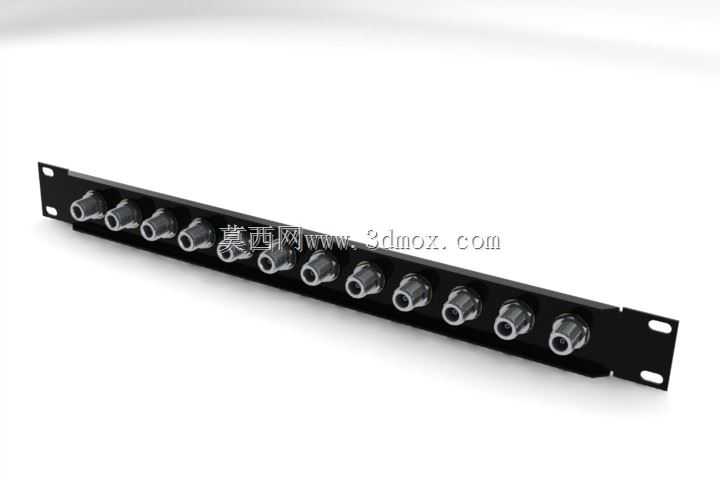

　　这款24口六类配线架是综合布线系统中核心的端接管理部件，主要部署在标准19英寸机柜内部，承担水平布线子系统与网络交换设备之间的线缆端接、线路调度、故障排查定位功能，常见于数据中心机房、企业办公网络布线、智能化楼宇弱电间、校园网核心节点等场景，是结构化布线体系中实现线缆有序管理的关键硬件。从结构设计来看，主体采用1.5mm厚冷轧钢板冲压成型，表面做黑色哑光静电喷塑处理，兼顾结构强度与机柜内的抗刮耐磨需求，整体安装宽度完全匹配19英寸标准机柜立柱孔位，安装高度为1U标准机架高度，安装时仅需通过机柜两侧的M6机柜螺丝固定即可，不会额外占用机柜内的垂直安装空间。前端端口采用一字排开的布局，24个RJ45端口依次标注1-24的端口编号，

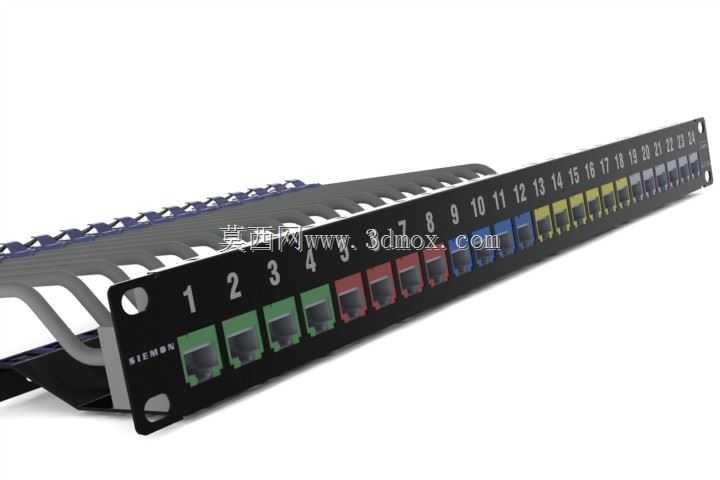

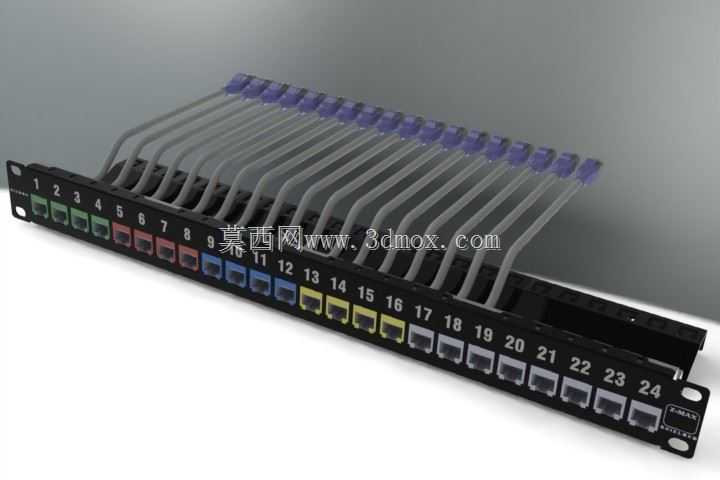

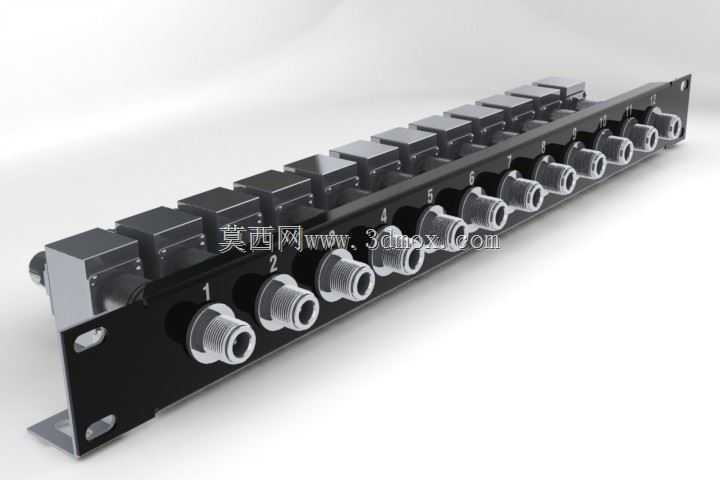

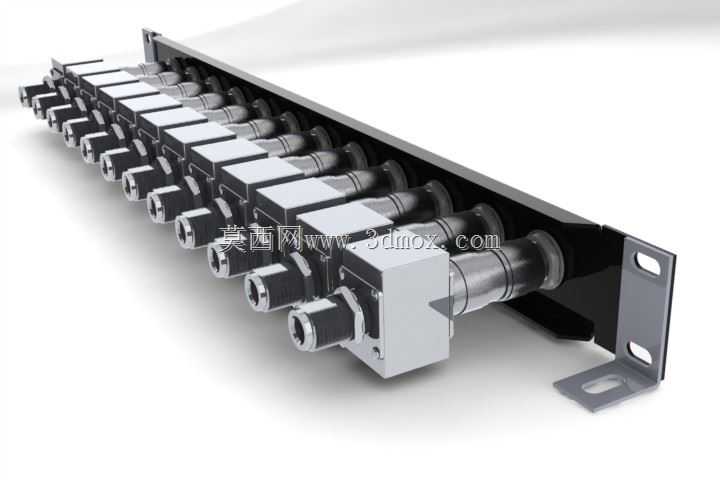

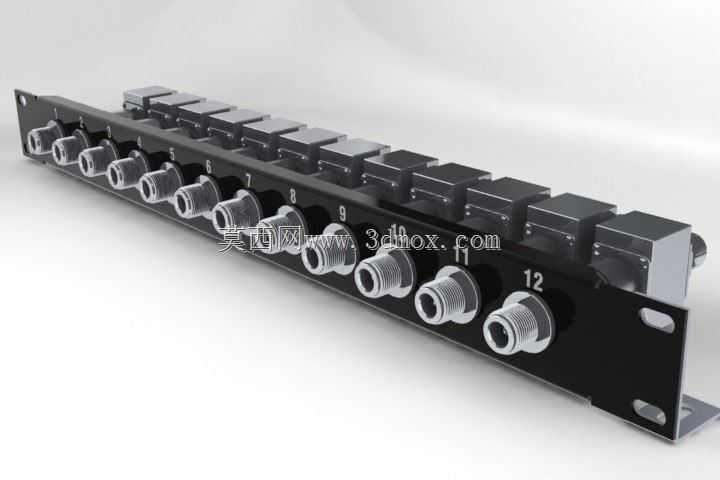

　　不同端口组采用绿、红、蓝、黄等差异化色标做分区标识，现场运维时可快速对应不同的功能分区线路，无需反复核对线标就能完成端口跳接操作。端口模块采用嵌入式安装结构，每个端口内部集成六类传输性能的金针接触件，可满足250MHz带宽下的千兆网络传输要求，金针表面做镀金处理，可降低多次插拔后的接触电阻，避免长期使用后的信号衰减问题。配线架后端自带一体化理线托架，线缆端接完成后可顺着托架的理线齿槽有序排布，通过扎带固定后可避免线缆自重对端接模块产生拉力，防止端接处线缆松脱导致的链路故障，理线托架的弧度设计做了圆角处理，不会划伤线缆外护套，能有效保护六类线缆的线对绞距，避免因线对散开导致的回波损耗、近端串扰等传输性能不达标问题。

　　设计过程中重点考量了现场施工的操作便利性，端接区域预留了足够的打线操作空间，施工人员无需额外拆卸部件即可完成六类线缆的端接打线作业，端口之间的间距符合行业规范，插拔水晶头时不会出现相邻端口干涉的情况。同时前端面板预留了标签位，可粘贴对应端口的点位信息标签，方便后期运维时快速查找对应链路。整体结构没有多余的冗余设计，所有冲压折弯边都做了去毛刺处理，安装和运维过程中不会划伤施工人员手部，金属主体的接地结构可与机柜柜体形成可靠的等电位连接，满足弱电系统的防雷接地要求，保障网络传输的稳定性。
