布莱德雷M2坦克模拟器配套操作管架

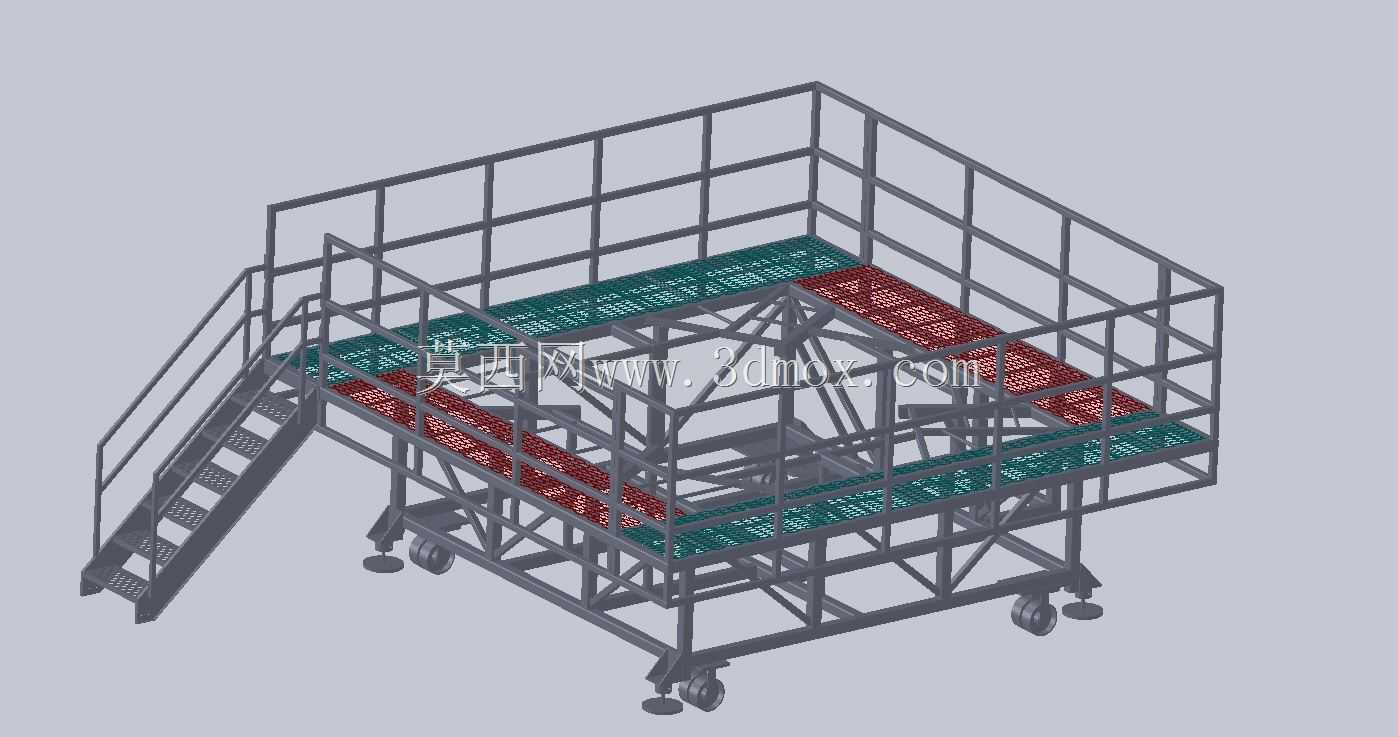

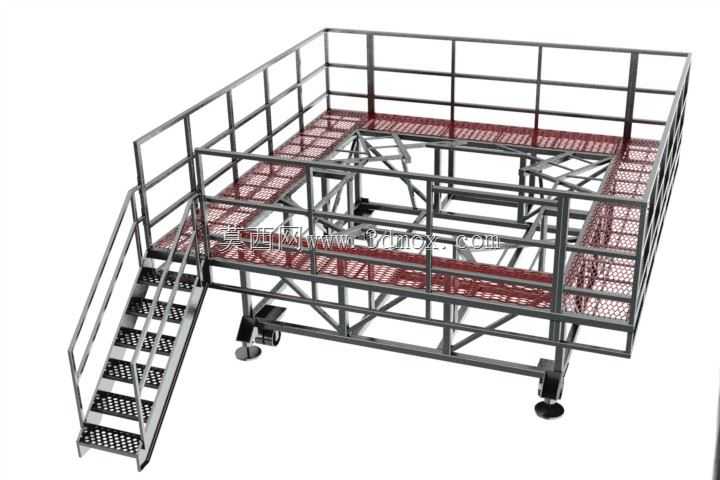

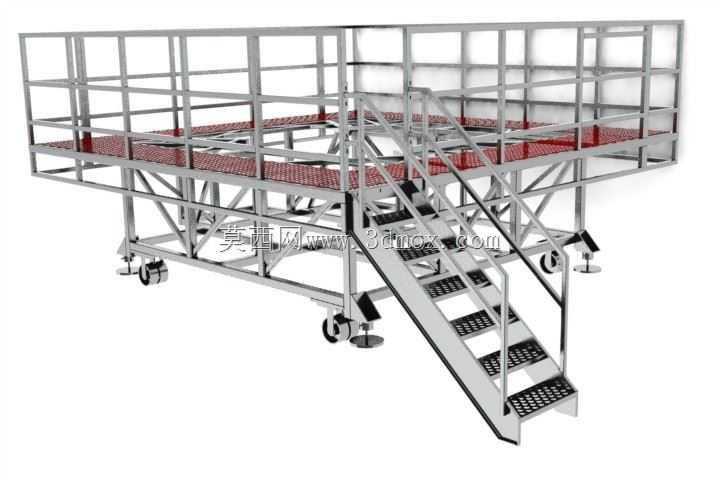

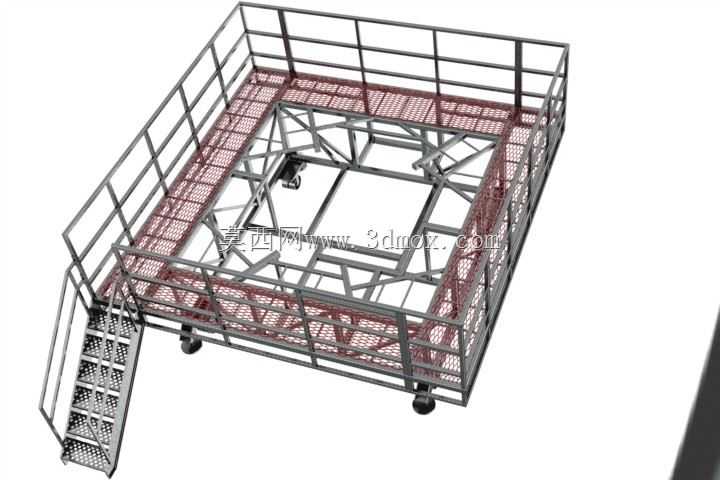

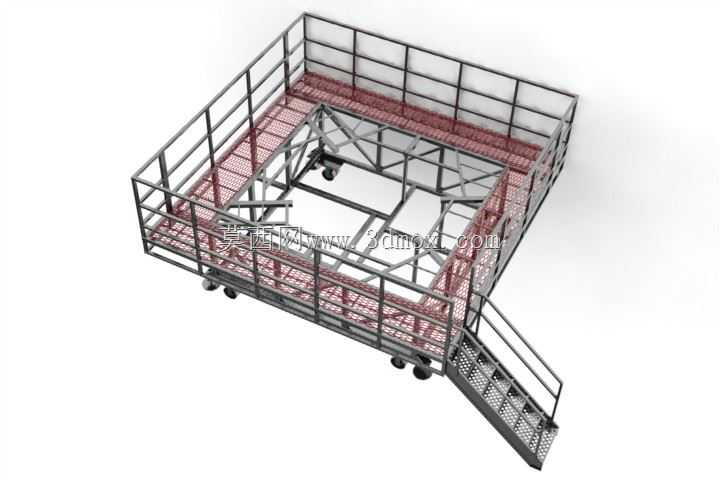

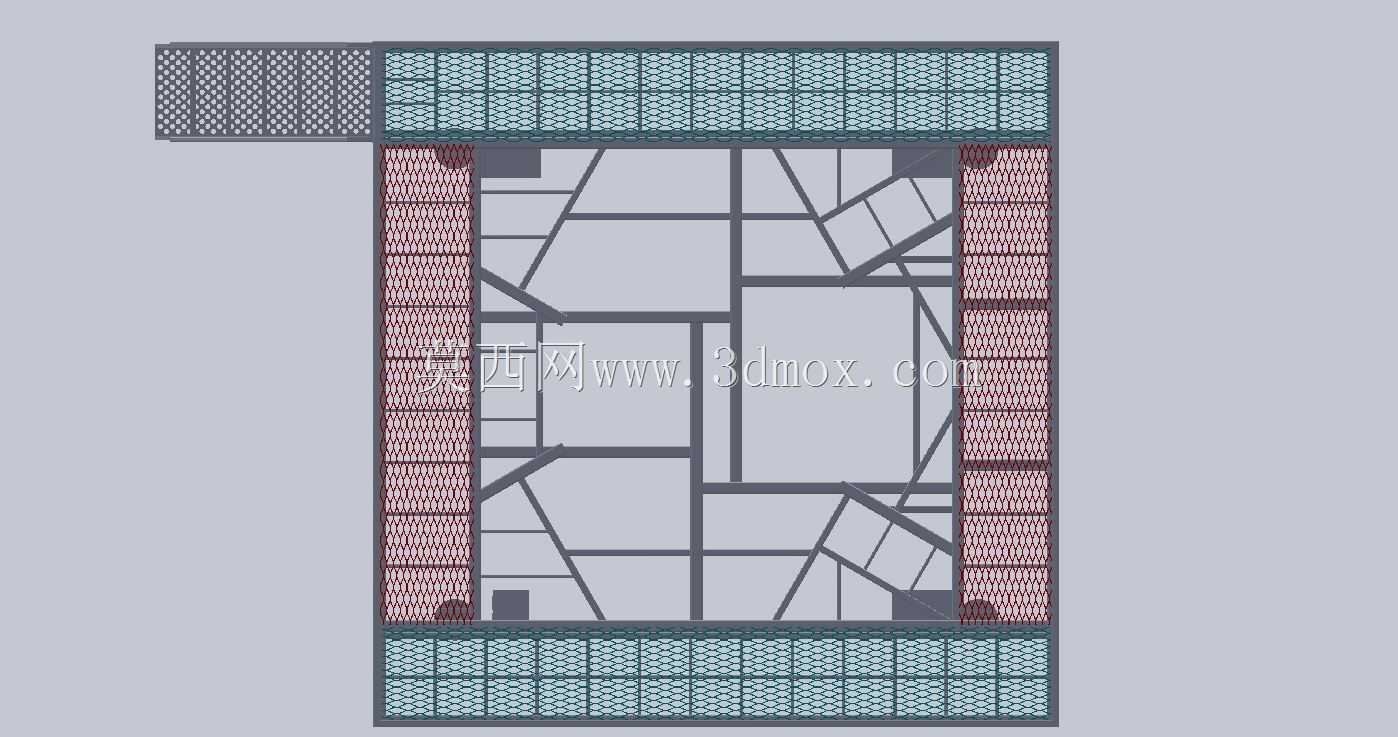

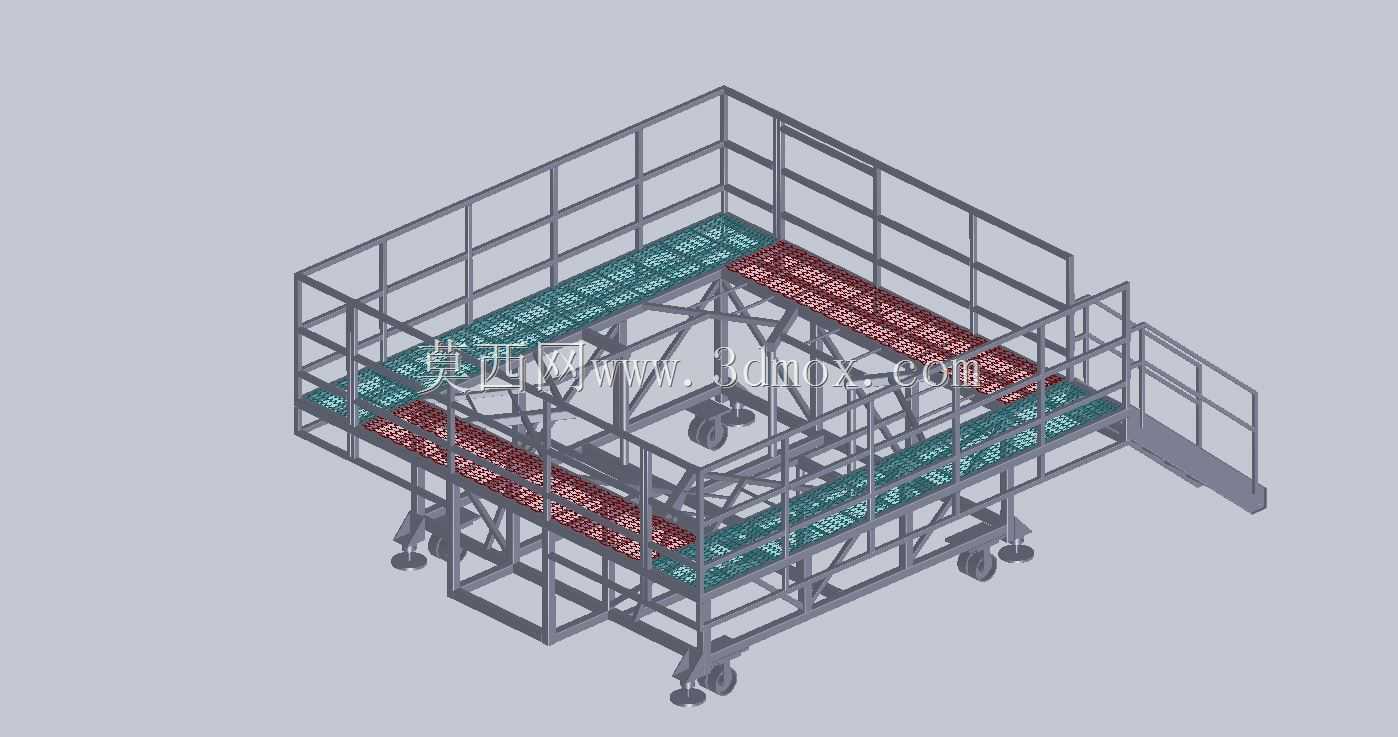

　　这款管架是为陆军M2布莱德雷坦克模拟器配套搭建的操作承载框架，主要应用于装甲装备模拟训练场地的实训场景，为参训人员、模拟设备运维人员提供稳定的操作站位与设备安装依托。从结构设计来看，整体采用方形钢管做主体承力框架，框架中部预留出模拟器核心组件的安装空位，四周环绕设置带护栏的操作平台，平台台面采用防滑冲孔网板，既能够降低整体自重，也可以避免实训过程中积留杂物、积液，保障人员行走时的摩擦力，降低滑倒风险。框架一侧集成了斜向登乘梯，梯步同样采用冲孔防滑结构，两侧设置连续扶手，人员可通过梯道直接登上平台区域，梯道与平台的衔接处做了圆角过渡处理，避免尖锐棱角对人员造成磕碰。框架底部配置了可调式支撑脚轮，

　　既可以在场地调整时通过脚轮实现短距离移位，到位后也可通过调节支撑脚的高度完成调平，抵消地面不平整带来的框架晃动问题，保障平台整体稳定性。护栏部分采用横杆加竖杆的排布形式，竖杆间距、护栏高度均符合实训操作平台的安全防护要求，能够避免人员在操作过程中意外跌落，同时护栏不会遮挡参训人员的操作视线，也不会干涉模拟器操作部件的活动范围。设计过程中优先考虑了框架的承载冗余，整体框架的焊接节点均做了加强处理，可同时承载多名参训人员与配套辅助设备的重量，不会出现结构形变。安装边界方面，框架整体为矩形布局，登乘梯向外延伸的长度、平台的离地高度都匹配模拟器的操作高度，人员登上平台后可直接触及模拟器的所有操作位，不需要额外垫高或者探身操作，

　　框架的外围尺寸也适配常规模拟训练室的室内空间布局，不会占用过多通行区域。框架的所有金属构件表面都做了防锈涂装处理，能够适应室内训练场地长期使用的需求，减少日常维护的工作量，中部的预留安装位可直接对接模拟器的主体组件，不需要额外对框架做二次开孔或者切割改造，大幅缩短模拟器的现场安装调试周期。
