数显式在线扭矩计结构设计

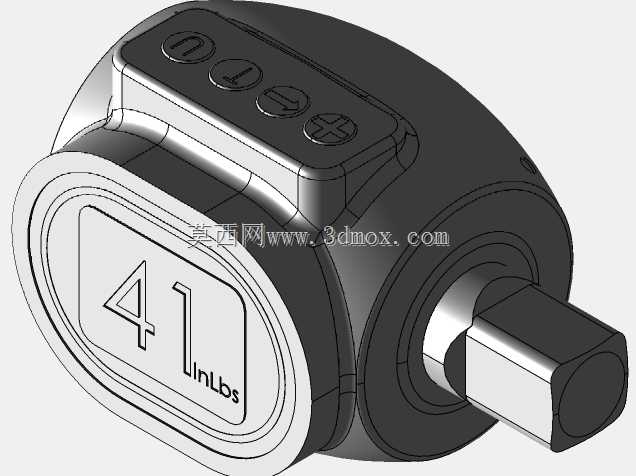

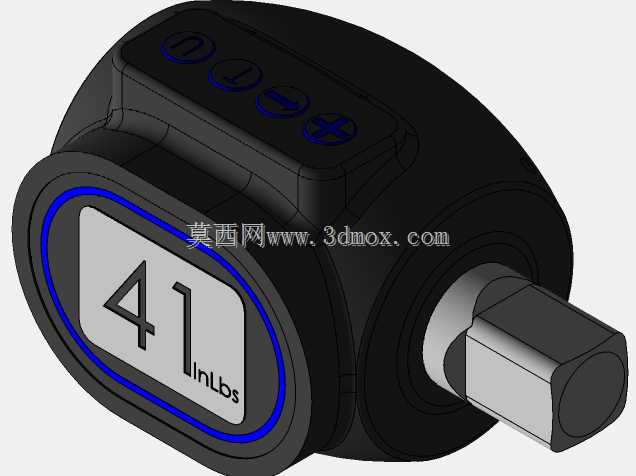

　　这款数显扭矩计的测量覆盖区间为3N·m到200N·m，适配1/2英寸方驱接口，主要面向装配线在线扭矩核验、紧固件拧紧质量抽检、小型工装扭矩校验等场景，可直接集成到自动化装配工位的动力输出端，也可作为独立手持检测工具配合套筒使用，替代传统机械式扭力扳手完成高精度扭矩数据采集。从结构设计逻辑来看，整体采用紧凑式包胶壳体布局，显示区域做了下沉式防护设计，避免作业过程中磕碰刮花数显屏，四个操作按键沿壳体上沿弧形排布，单手握持时拇指可自然覆盖按键区域，无需调整持握姿势即可完成单位切换、数值清零、峰值保持等操作，符合一线装配作业的操作习惯。驱动端采用标准1/2英寸soket方头结构，可直接匹配市面通用的同规格套筒、转接头，无需额外定制连接配件，

　　方头根部做了加强凸台结构，承受满量程200N·m扭矩时不会出现根部断裂、方头变形的问题，壳体尾部的连接端可适配快换接头，直接接入自动化拧紧设备的输出轴，实时反馈拧紧过程中的扭矩数值，避免过拧或欠拧导致的装配质量问题。外形尺寸方面，主体最大外径控制在65mm以内，轴向长度不含驱动端为52mm，安装时不会与周边的工装夹具、工件轮廓产生干涉，壳体侧面做了防滑纹理设计，手持操作时不易打滑，即使沾有少量装配油污也能保持稳定持握。内部结构上，扭矩传感单元与显示模块做了同轴布局，减少扭矩传递过程中的力臂偏移误差，数显屏采用大字号段码显示，作业人员在距离设备半米的位置即可清晰读取扭矩数值，无需凑近查看，适配流水线快节奏的作业需求。在实际产线应用中，

　　这类在线扭矩计可直接替换原有普通方驱接头，无需对现有工装做大规模改造，即可实现拧紧扭矩的实时可视化，对于有扭矩追溯要求的装配工位，还可通过预留的数据接口对接产线MES系统，自动上传扭矩检测数据，省去人工记录的环节。设计时充分考虑了车间作业的复杂环境，壳体接缝处做了密封处理，可阻挡装配过程中的金属碎屑、切削液飞溅进入内部，延长设备在工业场景下的使用寿命，按键采用轻触式硅胶按键，按压力度适中，长期反复按压不会出现按键失效的问题。
