医疗流体管路用三通换向控制阀结构

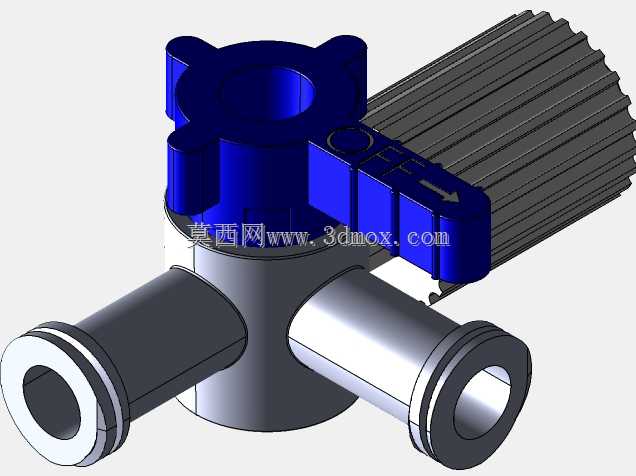

　　这款三通换向结构主要面向医疗流体输送、实验室小型流体管路集成场景设计，可实现单路输入双路切换、双路输入单路汇流的流体通路控制，适配洁净度要求较高的流体输送工况，常见于医用输注设备、生化分析仪器、小型药剂调配装置的管路系统中，用来替代多组单路阀的组合布局，压缩管路集成的占用空间。从结构设计来看，阀体主体采用三通正交的流道布局，两个水平布置的接口为快插式硬管连接端，接口处设置了环形密封槽与定位台阶，安装时可直接对接标准外径的硬质流体管路，配合卡箍或压紧环即可实现密封固定，无需额外加工焊接坡口，能大幅缩短现场管路装配的工时。顶部的蓝色操控部件为手动换向拨柄，拨柄表面设置了指向性的凸标箭头，可直观指示当前通路的连通状态，

　　拨柄与阀芯的连接部位采用了防松卡扣结构，避免多次扳动后出现拨柄松脱、指示错位的问题；拨柄下方的阀盖部位设置了四个对称的凸耳安装位，可通过扎带或小型卡件将整个阀固定在设备安装板上，限制管路流体冲击带来的阀体窜动。与拨柄连接的上部波纹结构为阀芯的防护外罩，采用等距环形波纹设计，既可以为阀芯的转动提供足够的活动空间，也能阻挡外部粉尘、飞溅液体进入阀芯配合间隙，降低阀芯卡滞的概率。从安装边界来看，两个水平接口的同轴度公差控制在0.05mm以内，安装时可直接对齐同轴线的管路接口，无需额外调整管路角度；阀体总高度从接口底部到防护外罩顶端的尺寸控制在紧凑范围内，在密集排布的管路组中不会与相邻管路、设备结构件产生干涉。流道内部采用圆弧过渡设计，

　　没有直角突变的流道结构，可减少流体输送过程中的阻力，避免药剂类流体在直角处残留沉积，适配对流体残留量有严格要求的洁净输送场景。阀芯与阀体的配合面采用精加工密封面，扳动换向时的阻尼感均匀，不会出现卡滞或换向不到位的问题，可在低压流体输送工况下保持稳定的密封性能，不会出现内漏、串流的问题。
