医用三通旋塞阀结构设计方案

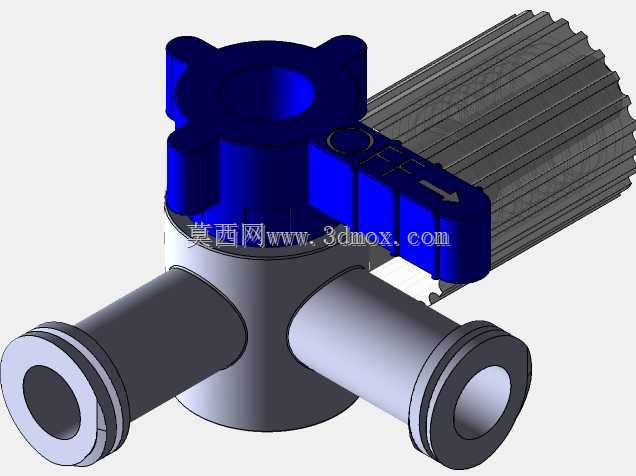

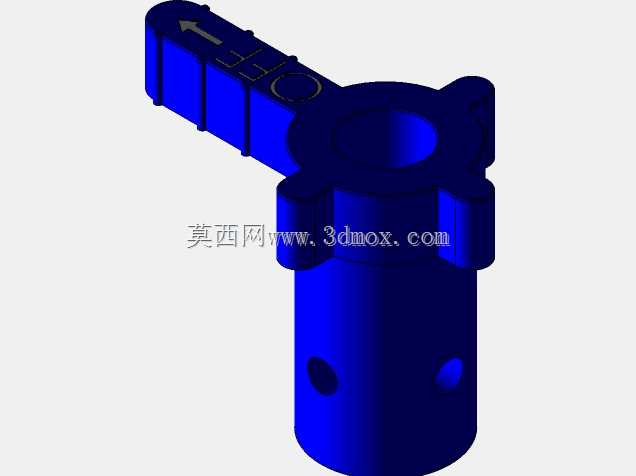

　　这款三通医用旋塞阀主要应用于临床输液、药液调配、体外循环管路等医疗流体输送场景，作为管路通断与流向切换的核心控制元件，可实现单路截止、双路连通、三路互通等多种流道切换状态，满足临床治疗中多药液混合、输液通路切换、管路压力调节等实际操作需求。从结构设计来看，阀体采用三通等径布局，两个水平布置的管路接口为标准医用鲁尔接头结构，可直接适配临床通用的输液器、注射器、延长管路等耗材，无需额外转接头即可完成快速插拔连接，接口处的环形凸台结构可提升连接后的密封可靠性与抗拔脱性能，避免管路带压工作时出现漏液、脱接问题。顶部的蓝色操作手柄做了防滑翼型结构设计，手柄表面的箭头标识可直观指示当前流道的连通方向，

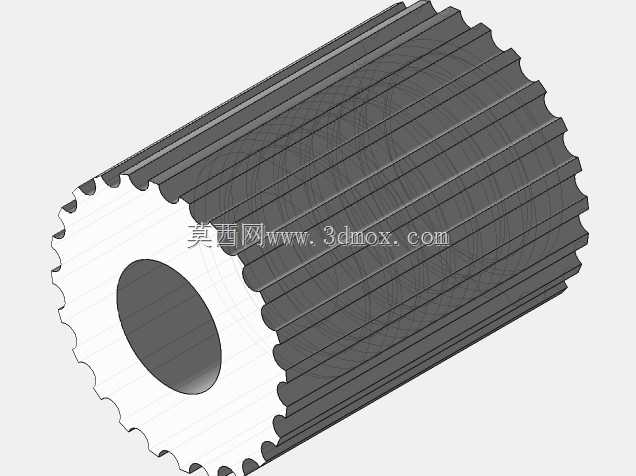

　　医护人员无需额外查看标识即可快速判断通路状态，手柄的操作扭矩控制在单指可轻松转动的区间，同时设置了档位定位结构，转动到位后会有清晰的卡位反馈，避免误碰导致的通路切换错误。上部的波纹状结构为管路连接的防护段，可在管路弯折时提供一定的形变缓冲，避免管路死折导致的流体断流。设计过程中优先考虑了医疗场景的使用需求，所有与流体接触的内壁均做了圆弧过渡处理，不存在流道死角，可减少药液残留与细菌滋生风险，整体结构无外露尖锐棱角，避免临床操作中划伤医护人员或刺破管路。安装边界方面，两个水平接口的同轴度公差控制在0.1mm以内，可保证对接管路无额外安装应力，阀体主体的圆柱形结构可适配常规的管路固定夹安装空间，顶部手柄的转动半径控制在合理区间，

　　操作时不会与周边相邻管路产生干涉。从建模逻辑来看，各部件的配合公差按照医用耗材的装配要求设置，旋塞与阀体的配合面做了密封结构设计，可承受临床常规输液压力下的密封要求，不会出现内漏问题，整体结构拆分符合注塑成型的工艺要求，可直接用于后续的模具开发与产品量产参考。
