1/4英寸T型分流Schrader气动阀结构

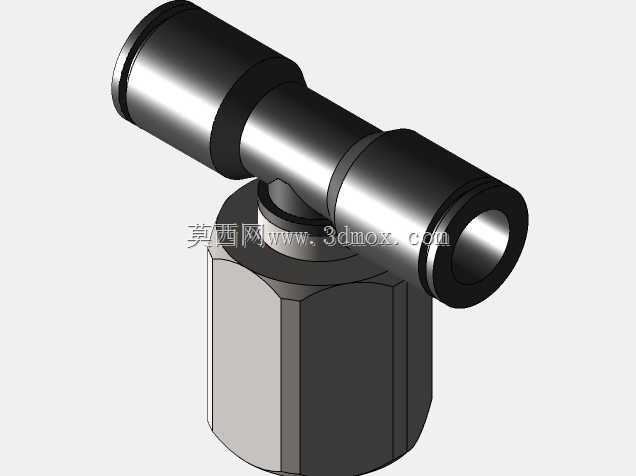

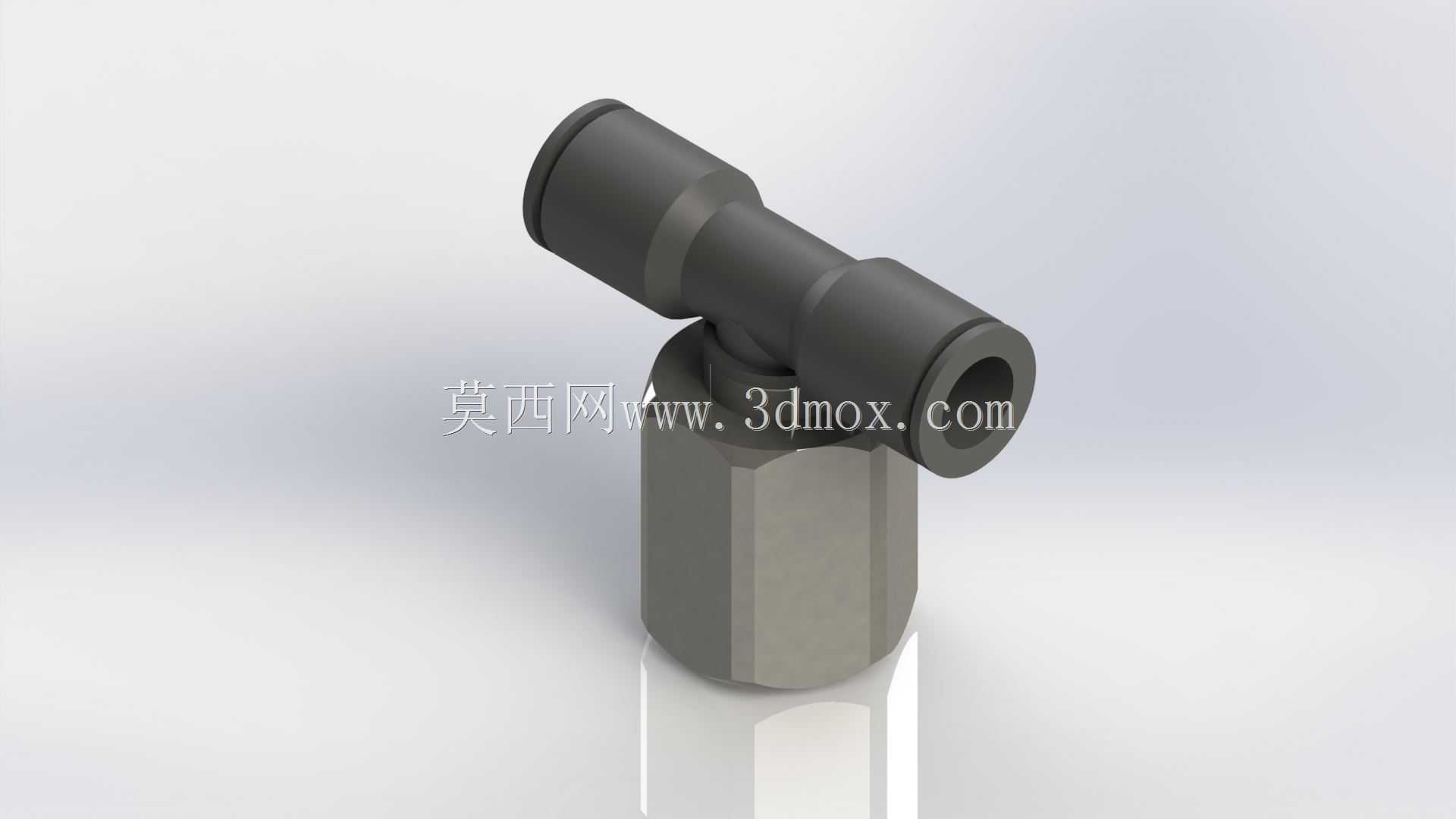

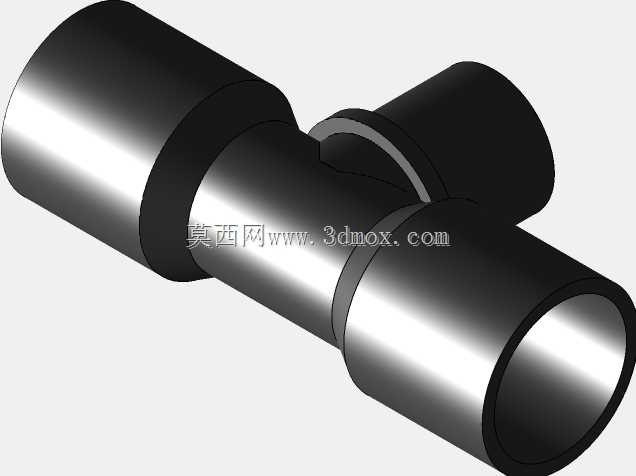

　　在小型气动控制回路、便携气动工具配套气路、实验室气路分配单元这类场景里，经常会遇到单路气源需要同时引出两路支路、同时保留Schrader气门接口的需求，这款T型结构的分流接头就是针对这类工况设计的气路连接件。从结构设计来看，主体采用T型三通布局，垂直段为内螺纹接口，用于对接带Schrader气门的气源端或者测压端，水平段两端为快插式气动管接口，适配外径1/4英寸的硬质气动管路，安装时不需要额外套丝或者打密封胶，直接将气管插入接口即可完成密封固定，拆卸时按下接口处的弹性卡圈就能拔出气管，适合频繁调整气路布局的临时测试台或者小型设备内部气路装配。设计时优先考虑了安装边界的紧凑性，整体外形没有突出的棱角，

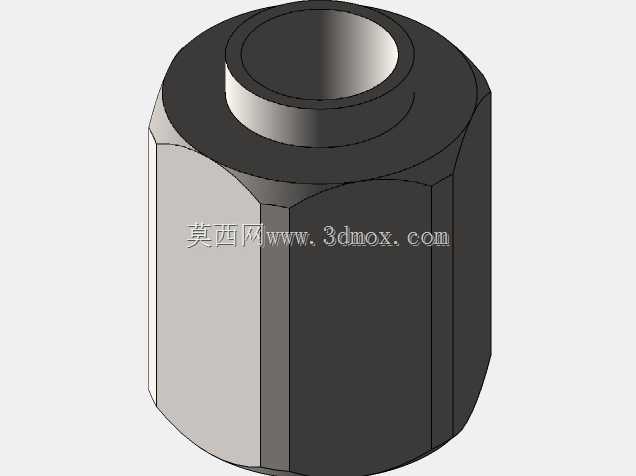

　　六角形的基座段刚好适配普通开口扳手的夹持尺寸，安装时不需要大的操作空间，在设备内部狭小的布线布管区域也能顺利完成紧固。水平段的两个快插接口同轴度控制在合理公差范围内，插入气管后不会出现管路歪斜导致的应力集中，长期受气压脉冲冲击也不会出现接口漏气或者气管脱落的问题。垂直段的内螺纹和Schrader阀的匹配精度经过校核，拧紧后端面密封贴合均匀，不会出现慢漏的情况，日常使用时不需要额外缠绕生料带，减少了装配工序的耗时。这类分流头的实际用途主要是在不改动原有主气路的前提下，额外扩展出一路气路接口，比如在给轮胎充气的同时外接一个气压表，或者在小型气动夹具的供气管路上分出一路接气动吹尘枪，不需要额外加装三通接头和转接头，减少了气路的连接节点，

　　也就降低了潜在的漏气点。从建模的细节来看，所有的接口倒角、六角棱边的倒钝、快插接口内部的卡簧槽位置都做了还原，能够直接用于气路装配的干涉检查，也可以作为气动系统教学演示的结构样件，帮助初学者理解快插式气动接头和Schrader气门配合的分流结构原理。在实际选型时，需要注意这款接头的适用介质为经过过滤的压缩空气，不能用于液体或者有腐蚀性的气体回路，工作压力范围匹配常规小型气动系统的0-1MPa压力区间，环境温度适用范围覆盖常规车间和实验室的常温工况，不需要额外做耐高温或者耐低温的特殊处理。
