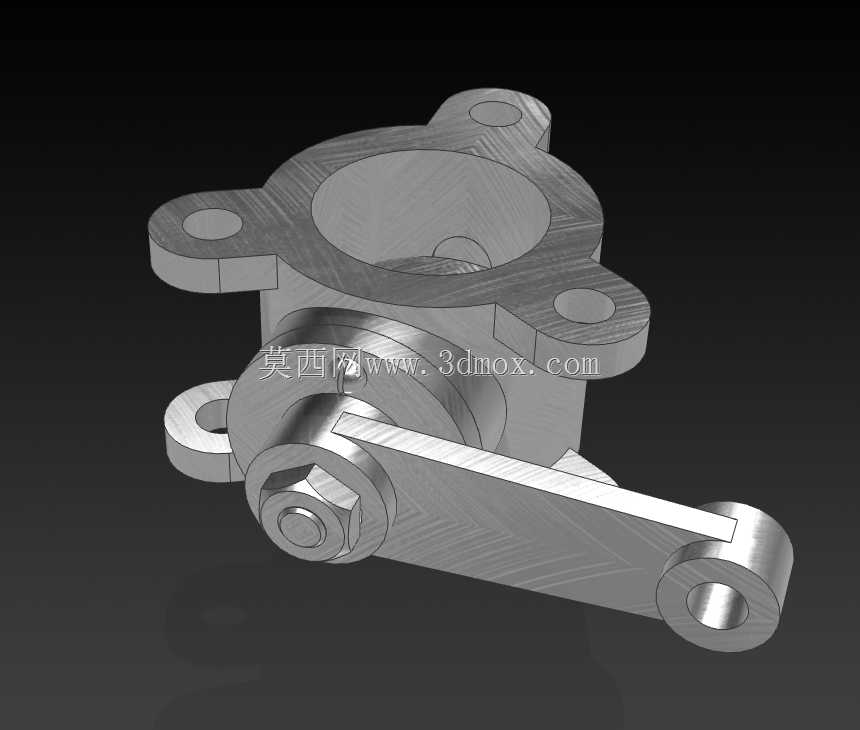

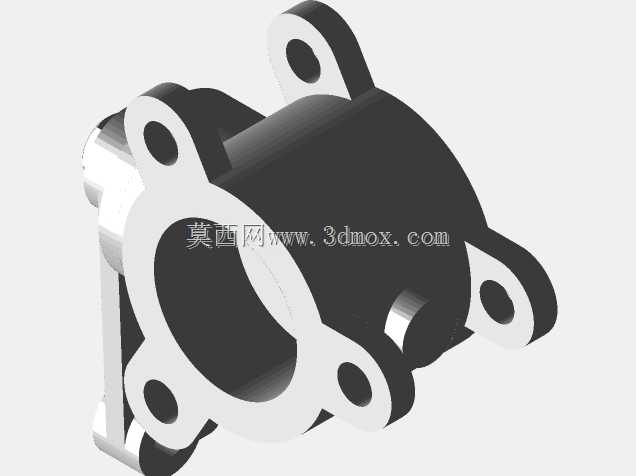

在中小口径低压流体输送管路系统中,这类杠杆驱动的蝶阀结构常被用于工况切换频次中等、操作空间受限的点位,比如小型给排水支路、化工配料管线、暖通空调循环水回路中,承担截断或调节管路通断的作用,相比同口径闸阀、截止阀,蝶阀的结构长度更短,安装时占用的管线轴向空间更小,能有效压缩整套管路系统的排布尺寸,适配紧凑化的设备布局需求。从结构设计逻辑来看,该蝶阀采用法兰式连接结构,阀体周向均布三个带安装孔的连接耳,安装时可通过螺栓直接与管路侧的配对法兰锁紧,连接耳的厚度经过受力校核,能承受1.0MPa级别的管路静压,不会在长期承压下出现连接变形导致的密封泄漏。驱动端采用外置杠杆摇臂结构,摇臂与阀杆通过扁位配合传递扭矩,相比手柄直连的结构,

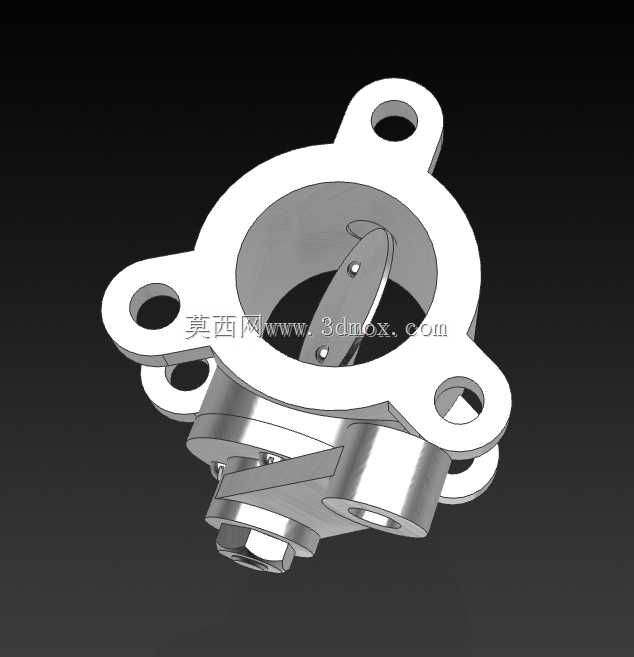

杠杆式设计能放大操作力矩,操作人员无需借助额外扳手,仅靠手动扳动摇臂即可完成阀板的90度回转,实现阀门的全开与全关动作,摇臂末端的铰接孔可用于连接外置的行程限位装置,或是适配气动、电动执行器的改装需求,拓展阀门的应用场景。阀板采用对称式圆盘结构,回转中心与管路轴线重合,全开状态下阀板与管路流向平行,流道阻力系数远小于同口径截止阀,不会对管路内的流体输送造成过多压损,适合对管路压降有严格要求的循环系统。密封面采用阀体与阀板直接贴合的硬密封结构,适配无颗粒杂质的清水、油品、低压气体等介质,长期使用不会出现软密封材料老化脱落的问题,维护周期更长。从安装边界来看,该阀门的整体径向尺寸以阀体法兰外圆为最大边界,
轴向尺寸仅为同口径闸阀的三分之一,安装时无需在管路两侧预留过长的操作空间,仅需在摇臂摆动侧预留足够的扳动空间即可完成日常操作,阀杆处采用螺母压紧的填料密封结构,可通过调整端部螺母的压紧力补偿填料磨损带来的泄漏,无需整体拆解阀门即可完成日常维护,大幅降低现场运维的工作量。在建模过程中,所有配合面均按照实际装配公差预留间隙,阀板与阀体的回转配合处设置了合理的配合公差,既保证阀板转动灵活无卡滞,又能避免间隙过大导致的内漏问题,连接耳上的安装孔位置与通用法兰标准尺寸匹配,可直接替换同参数的现有管路阀门,无需重新改动管路法兰的开孔位置。
