FRC竞赛用集成式无线电以太网交换装置

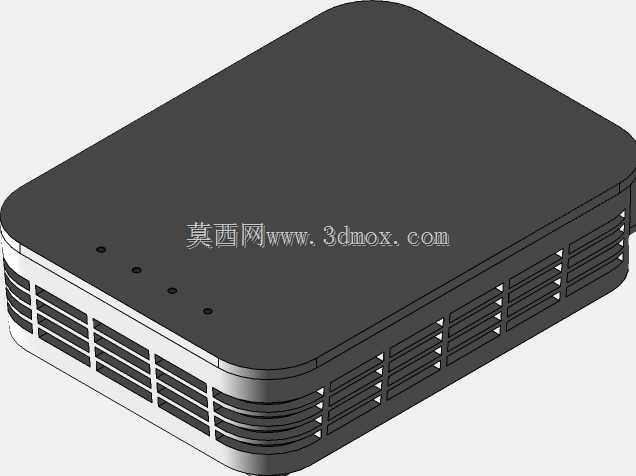

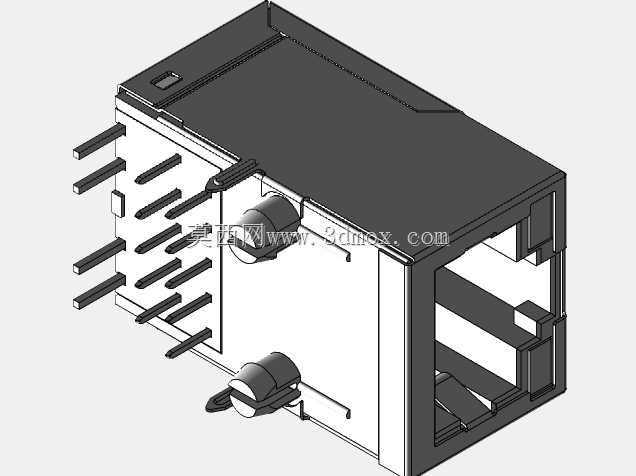

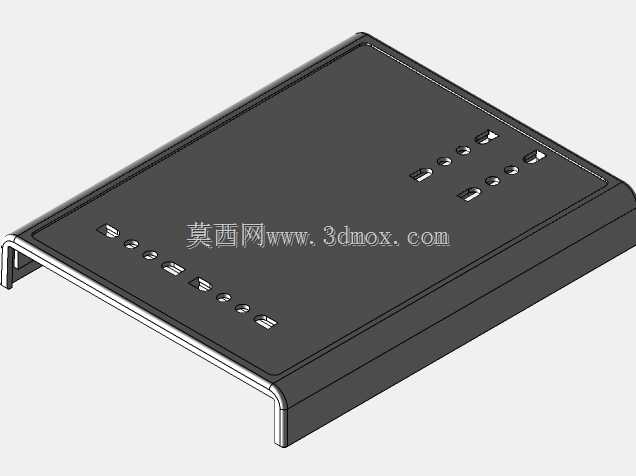

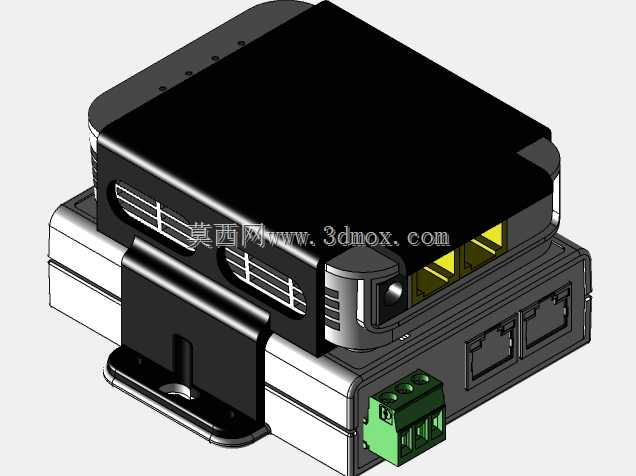

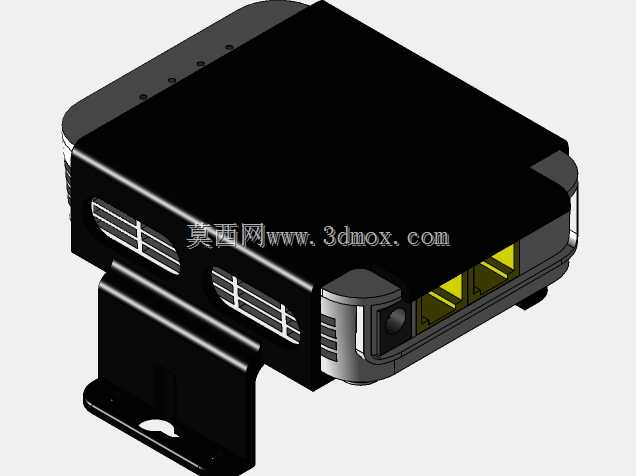

　　这套集成装置主要面向FRC机器人竞赛场景的机载通讯需求设计，将WiFi无线电模块与以太网交换机做了一体化集成，解决了竞赛机器人上多设备通讯布线零散、模块固定不牢的常见问题。从结构设计来看，装置采用分层堆叠的布局思路，上层为WiFi无线电模块舱，黑色上盖做了侧面格栅开槽，既满足模块工作时的散热通风需求，又能避免竞赛场地内的碎屑、飞溅物直接落到模块接口位置，上盖边缘做了圆弧过渡处理，防止机器人运行过程中剐蹭场地线缆或其他结构件。下层为以太网交换机主体，侧面预留了标准RJ45网口位置，可同时接入机器人控制器、电机驱动器、传感器等多类需要以太网通讯的机载设备，网口旁设置了状态指示灯的透光区域，调试时无需拆解外壳就能快速判断各端口通讯状态。

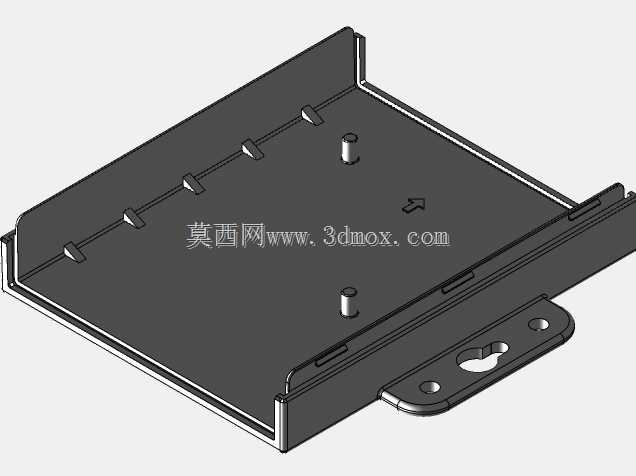

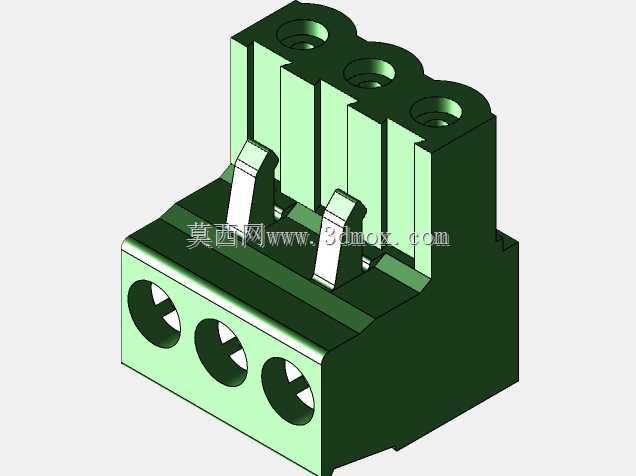

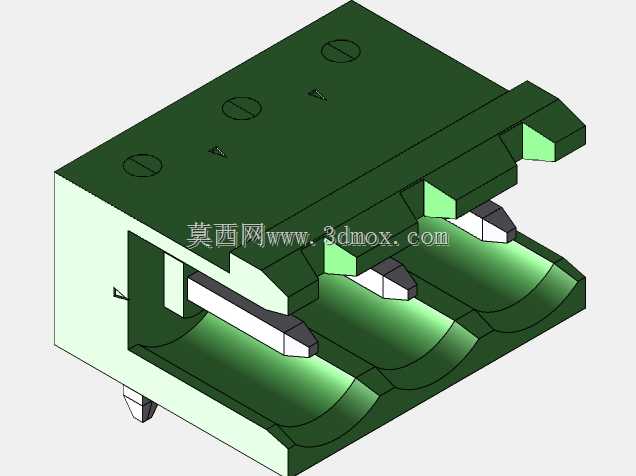

　　装置侧边集成了绿色的接线端子模块，可直接接入机器人机载直流电源，省去了额外给通讯模块单独布置供电线的工序，端子做了防松结构设计，能承受竞赛过程中机器人急停、碰撞产生的振动，避免供电接触不良导致的通讯中断。配套设计的3D打印安装支架做了卡扣式快装结构，支架底部预留了标准安装孔位，可直接固定在机器人铝型材框架上，支架与上下两层设备之间设置了定位卡槽，装配时无需额外调整对位，直接卡入即可完成模块与交换机的连接固定，同时支架上预留了走线槽位，网线、供电线可顺着槽位排布，避免运动过程中线缆被拉扯松脱。从安装边界来看，整套装置的外形尺寸适配FRC竞赛规则对机载电子设备的安装空间限制，整体突出框架的高度控制在安全范围内，

　　不会超出机器人尺寸检测的限定值，外壳的所有突出结构都做了倒角处理，不存在尖锐边角，符合竞赛的安全要求。在散热设计上，除了上盖的通风格栅，交换机模块的侧面也做了对应开槽，形成上下贯通的散热风道，机器人运行时的自然气流即可带走模块工作产生的热量，无需额外加装散热风扇，减少了机载供电的负载，也降低了风扇故障带来的通讯风险。接口布局上，所有对外的网线接口、电源接口都朝向同一侧，方便布线整理，也减少了不同方向走线带来的线缆弯折损伤，接口周围做了凸起的防护筋，即使机器人发生碰撞，外力也会先作用在防护筋上，不会直接冲击接口导致焊盘脱落。
