管内WCD式参数化皮带传动底盘结构

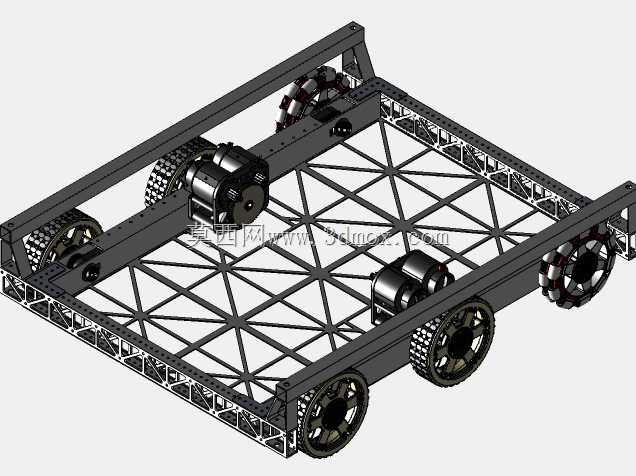

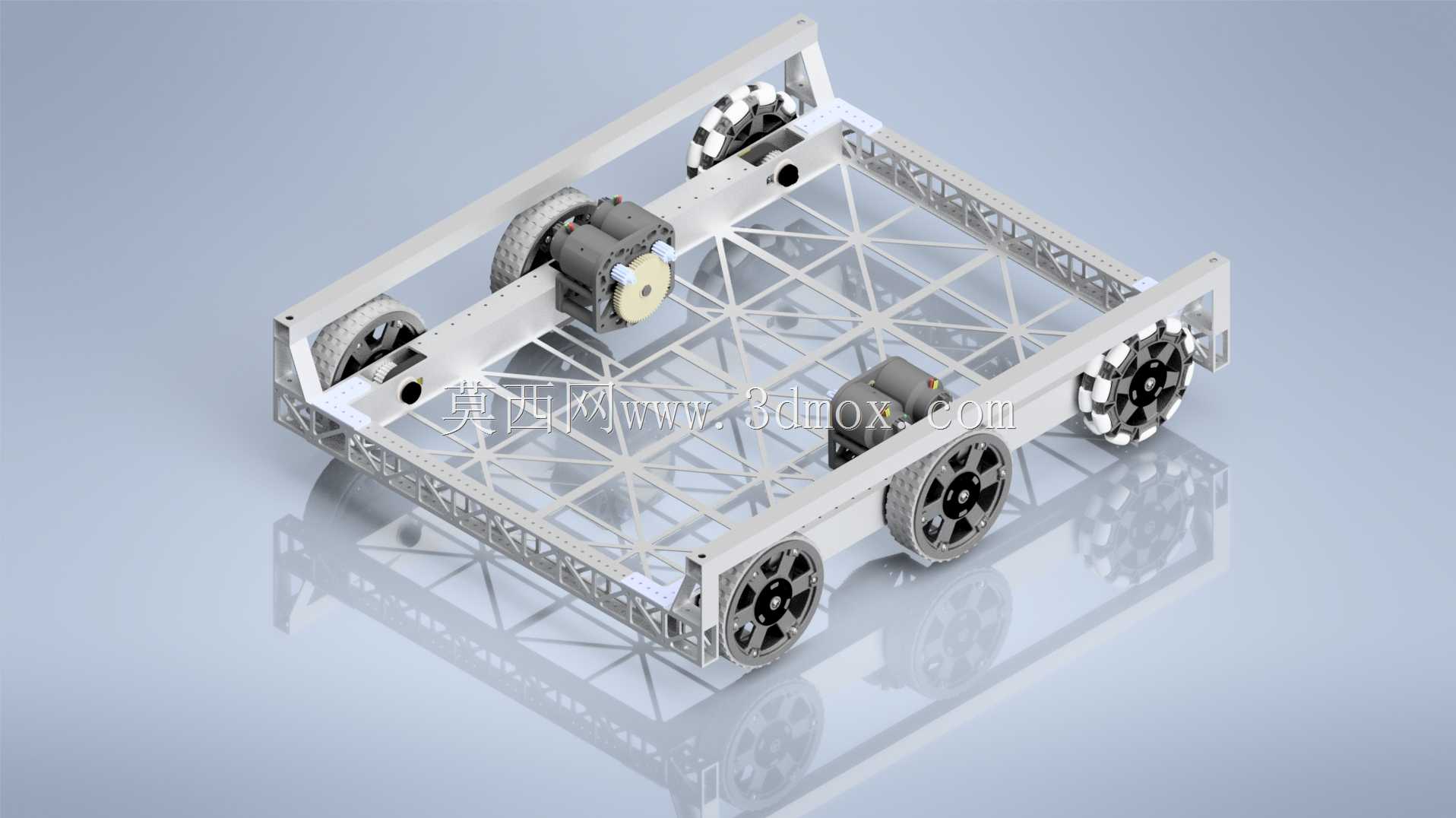

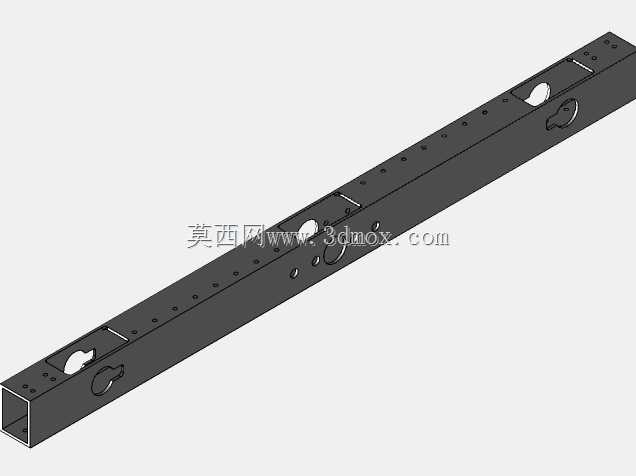

　　该传动结构主要面向竞技类移动机器人的底盘动力传输场景，适配需要在紧凑管梁内部布置传动链路的轮式移动平台，解决传统外置传动结构占用底盘上部安装空间、易受赛场碰撞损伤的痛点，可直接用于各类对抗型移动机器人的动力系统搭建，也可作为小型巡检移动平台的传动参考方案。整套传动系统采用管内布置的设计思路，将传动皮带轮系整合在底盘纵梁的型材空腔内部，牵引轮与翻转齿轮箱直接对接纵梁端面，动力输出路径完全包裹在框架结构内部，既能够降低外部冲击对传动部件的损坏概率，也能最大化释放底盘上部的设备安装空间，方便布置控制模块、电源模块与任务执行机构。设计阶段采用全参数化的建模逻辑，将轮距、轴距、皮带张紧行程、齿轮箱安装位、

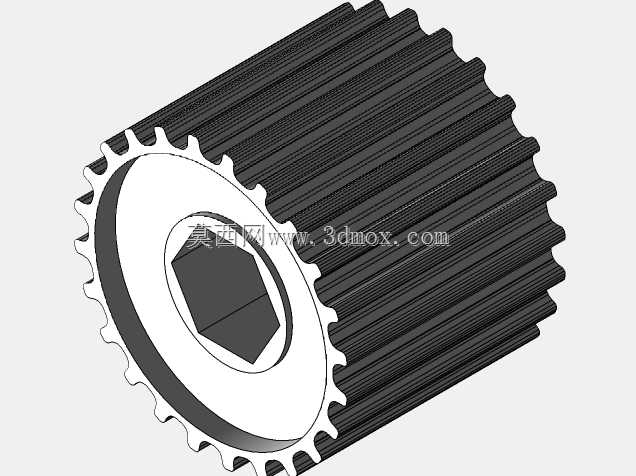

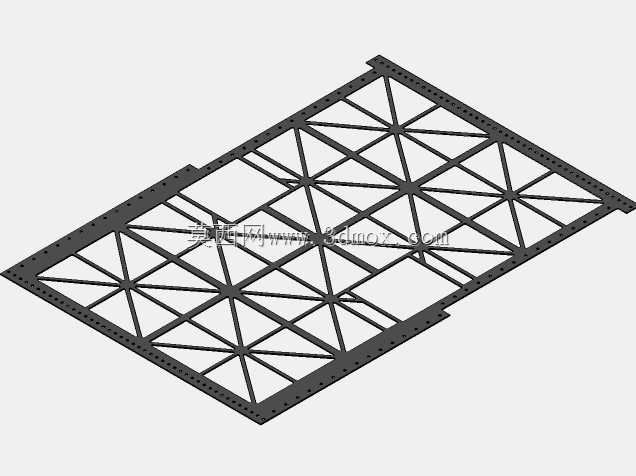

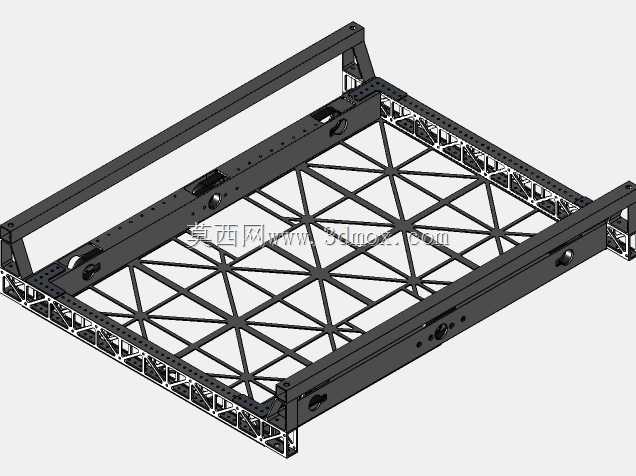

　　轮组安装孔位等核心尺寸全部关联到全局参数表，结构设计人员调整对应参数后即可快速更新整套传动总成的尺寸，不需要逐个零件修改特征，能够大幅缩短不同载荷等级、不同外形尺寸底盘的设计迭代周期，适配不同规格的移动平台搭建需求。框架主体采用标准铝型材拼接的格构式结构，在保证整体抗弯抗扭刚度的前提下尽可能降低底盘自重，型材的标准槽位可直接兼容各类外接功能件的安装，不需要额外加工定制安装基面。传动端选用高摩擦系数的同步皮带配合定制皮带轮，传动过程无滑差，能够保证左右两侧轮组的动力输出同步性，配合翻转齿轮箱可实现多轮驱动的动力分配，满足移动平台急加速、急转向、越障等工况下的动力传输需求。轮组安装位预留了标准的连接法兰，可根据实际使用场景更换不同直径、

　　不同胎面材质的行走轮，不需要改动主体传动结构。安装边界方面，整套传动总成的外轮廓完全贴合铝型材框架的外沿，无突出的外置结构件，不会额外增加底盘的整体宽度与长度，方便设计人员在确定底盘整体尺寸时直接套用，张紧机构集成在纵梁内部，调节时不需要拆解底盘外部结构，日常维护调整的操作空间充足。传动部件的选型全部匹配常用的竞技机器人动力配件规格，零件加工精度要求符合常规机加工的工艺范围，不需要特殊定制的非标加工工序，实际落地制作的成本可控，装配时可按照模块化的思路先分装管内传动段、齿轮箱段、轮组段，再整体拼接到底盘框架上，装配流程简单，后期更换易损件也不需要完全拆解底盘结构。
