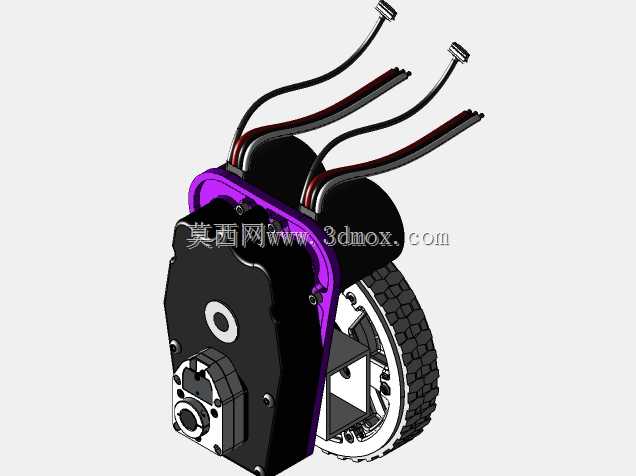

机器人轮端集成式单速翻转传动装置

　　这套轮端集成传动结构，是面向竞赛类移动机器人管内皮带传动系统开发的专用单速翻转变速装置，核心设计目标是在紧凑的轮侧空间内完成双动力输入的减速整合，最大化释放机器人舱体内部的可用安装空间。从应用场景来看，这类结构主要适配需要在有限车架尺寸内布置多执行机构的小型移动机器人，尤其是采用轮边直驱方案、对传动系统径向与轴向尺寸有严格限制的机型，能够在不额外占用舱内空间的前提下，完成动力从电机到车轮的传递与减速匹配。设计思路上，整套结构采用电机与轮组同轴侧装的集成布局，将两台NEO无刷电机直接固定在变速箱壳体上，动力输出端直接对接车轮轮毂，省去了额外的传动连接轴与跨舱传动结构，既减少了传动链路的功率损耗，也避免了长轴传动带来的同轴度调试难题。

　　壳体采用分瓣式拼接结构，紫色的端盖部分承担电机定位与轴承座支撑功能，黑色主壳体内部集成减速齿轮组与翻转限位结构，既保证了齿轮啮合的刚性支撑，也为传动部件提供了封闭的防护空间，避免赛场环境中的碎屑、线缆缠绕进入传动间隙造成卡滞。功能特性层面，整套传动的总减速比设定为10.9:1，能够匹配NEO无刷电机的高转速输出特性，将电机转速转换为车轮所需的大扭矩低转速输出，满足机器人快速启停、急转加减速的动力需求；翻转结构的设计允许变速箱连同电机整体绕轮轴进行小角度翻转，适配管内皮带传动的张紧调节需求，不需要额外设计独立的张紧轮结构，进一步简化了整车的传动链路。安装边界方面，整套装置的安装基准完全贴合车轮轮毂的安装孔位，

　　电机出线方向统一朝向车架上方，避免线缆与车轮、地面障碍物发生剐蹭，整体重量控制在合理区间，不会给轮端悬挂带来额外的偏载负担；壳体上预留的安装孔位同时兼容标准的机器人型材安装接口，既可以直接固定在轮组支架上，也可以根据车架布局调整安装角度，适配不同宽度的车架设计。从结构细节来看，齿轮组采用直齿啮合方案，兼顾传动效率与加工装配难度，轴承位设计有足够的支撑跨距，能够承受机器人急停、碰撞时带来的径向冲击，输出轴与轮毂的连接采用扁位定位，避免大扭矩传递时出现轴孔打滑的问题；电机与壳体的配合面设计有定位止口，保证电机轴与输入齿轮的同轴度，减少高速运转时的振动与噪音。
