FRC竞赛机器人铝管框架皮带传动结构

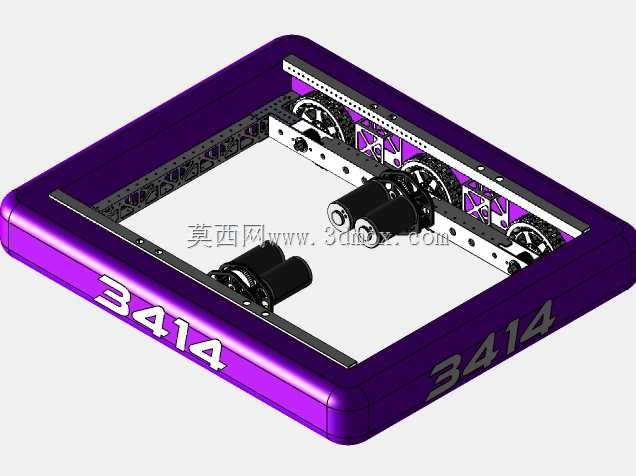

　　该传动结构专为竞技类移动机器人底盘设计，核心适配高强度对抗场景下的动力传输需求，整体采用1.5英寸×2英寸截面、壁厚1/8英寸的铝管搭建外围承载框架，框架边角做圆弧过渡处理，既降低碰撞过程中的应力集中风险，也能避免尖锐边角对赛场人员、设备造成剐蹭损伤。动力传输环节选用15mm宽度HTD同步带，配套定制加工的同步带轮，相比普通平皮带传动，HTD齿形的啮合精度更高，高速运转下不易出现跳齿、打滑问题，能在机器人急停、急加速、侧向碰撞等极端工况下保持动力传输的稳定性，传动效率可维持在98%以上，适配竞技场景下频繁的动力输出切换需求。设计阶段优先考虑了安装边界的适配性，整套传动组件完全内嵌于铝管框架的内侧空间，动力单元、张紧结构、

　　带轮固定座均不超出框架外轮廓，最大程度降低竞赛过程中传动部件被外力撞击损坏的概率。张紧调节结构集成在带轮安装座上，无需拆解外围框架即可完成皮带张紧度的调整，日常维护效率大幅提升。框架表面做硬质阳极氧化处理，紫色氧化层既提升了铝管表面的耐磨性能，也能在长期户外、赛场多尘环境下抵御水汽、杂质的侵蚀，延长结构使用寿命。带轮安装位预留了统一的安装孔位，可适配不同功率的驱动电机安装，无需额外打孔修改框架结构，能根据不同竞赛场景的动力需求快速更换动力单元。整套结构的受力路径经过优化，动力输出端的载荷直接通过安装座传递到铝管框架上，避免额外的支撑结构带来的重量冗余，整体自重控制在较低水平，能为机器人其他功能组件预留足够的载重空间。

　　同步带的走线路径完全避开了框架上的其他安装位，不会与后续加装的机械臂、拾取机构、传感组件产生运动干涉，框架上预设的多组安装孔位采用标准孔距设计，可直接兼容市面主流的竞赛机器人标准配件，降低后续改装的加工成本。实际运行过程中，皮带传动的运行噪音远低于齿轮传动结构，能减少赛场环境下的噪音干扰，同时皮带本身具备一定的缓冲吸震能力，可抵消路面颠簸带来的动力冲击，保护驱动电机的输出轴不受径向冲击力损伤。
