磨煤机用风选筛选设备三维结构设计

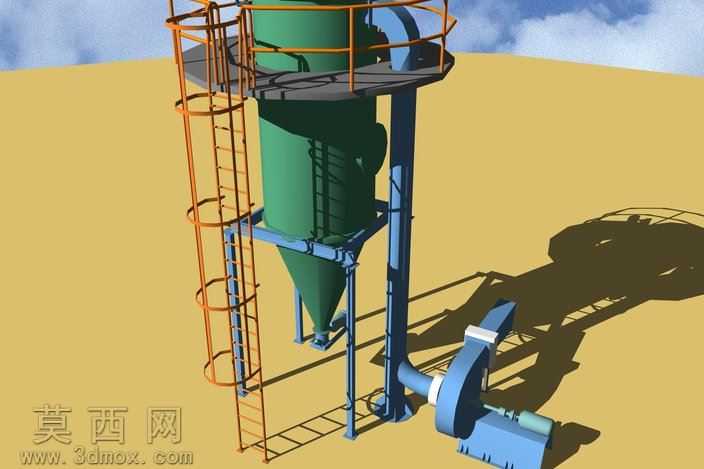

本模型为磨煤机配套的风选筛选设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业设备实际设计比例，对各功能部件进行独立建模后完成整体装配校验，确保各部件连接位置无干涉、装配关系符合实际工业安装逻辑。模型首先完成核心旋风分离筒体的建模，筒体上部为圆柱形沉降腔、下部为锥形集料段，采用哑光绿色金属材质模拟设备外壁的防腐涂层效果，还原工业现场设备的真实质感。筒体侧面搭建蓝色钢制支撑框架，框架采用型钢拼接结构，建模时还原了型钢的截面特征与焊接连接节点，支撑框架旁设置带护笼的橙色直爬梯，爬梯踏步、护笼圈杆均按安全规范尺寸建模，爬梯顶部连接环绕筒体上部的操作平台，平台设置橙色安全护栏与防滑格栅踏板，还原现场操作维护的结构需求。设备下部连接蓝色离心风机组件，建模时还原了风机的蜗壳结构、传动连接段与配套电机的外形特征，风机与筒体之间通过钢制管道连接，管道上预留节流阀、补偿器的安装位，对应风路调节与热胀补偿的功能需求。渲染阶段采用户外日光光照方案，模拟露天工业场地的光照效果，添加柔和的地面投影增强模型的空间立体感，对金属部件分别赋予不同粗糙度的材质属性，区分防腐漆面、钢结构原色、安全防护色的视觉差异，让模型整体视觉效果贴近真实工业设备。设计过程中优先保障风路结构的合理性，从风机进风到筒体内部旋流分选的流道走向顺滑无突变，支撑结构的受力点均匀分布，爬梯与操作平台的位置完全满足日常检修的操作空间需求，各附属部件的安装位置均参考实际磨煤机配套风选设备的布置逻辑，既完整呈现了设备的整体外观，也清晰展示了各功能模块的装配关系，可作为选矿、燃煤制粉领域相关设备设计的参考模型，也可用于工业场景布置、设备结构教学的演示素材。
