电磁振动给料机三维结构设计模型

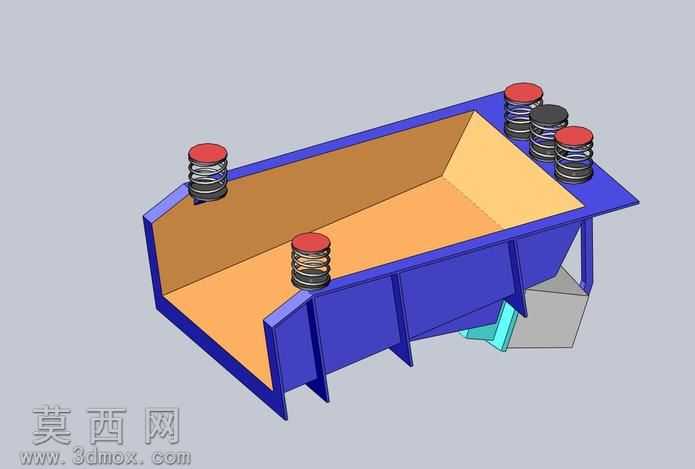

本模型为电磁振动给料机的完整三维结构设计，采用三维建模软件完成全参数化构建，所有零部件均按照实际工业设备的尺寸比例进行1:1还原，整体结构布局清晰，装配关系明确，可直接用于结构验证、方案展示或二次设计参考。模型主体包含梯形敞口料槽、四组减振支撑弹簧组件、电磁激振驱动单元、底部安装支架几个核心部分：料槽部分采用钣金折弯拼接的结构设计，槽体内壁做了顺滑过渡处理，避免物料卡滞，槽体外侧设置多道加强筋结构，提升槽体在高频振动工况下的结构强度，减少长期运行产生的形变；四组减振弹簧组件对称分布在料槽的四个边角位置，弹簧采用上下定位座固定，顶部设置红色防护端盖，既可以隔离振动向安装基础的传递，也能保证料槽振动过程的姿态稳定，避免出现偏摆漏料的问题；电磁激振单元布置在料槽底部出料端下方，通过衔铁与电磁线圈的配合产生高频微幅振动，驱动料槽沿特定角度做往复振动，让槽内物料沿槽体向出料口匀速移动，实现均匀连续给料的功能；底部支架采用型钢焊接结构，预留了设备安装固定的孔位，保证设备安装后的整体稳定性。建模过程中对所有配合面做了公差适配处理，弹簧部件做了真实的螺旋扫描建模，还原了弹簧的节距、丝径等细节参数，料槽的不同部位分别赋予了对应的材质属性：槽体内壁赋予耐磨金属材质，槽体外框架赋予蓝色涂装金属材质，弹簧赋予弹簧钢金属材质，激振单元的壳体赋予灰铸铁材质，通过材质区分清晰展现不同部件的功能属性。整体设计围绕电磁振动给料的工作原理展开，充分考虑了设备运行时的减振需求、物料流动的顺畅性、结构的耐用性，完整还原了这类给料设备的核心结构特征，没有多余的冗余结构，每个部件都对应实际设备的功能需求，可直观展现电磁振动给料机的工作原理与装配逻辑。
