木质拼装中世纪仿古轮式火炮结构

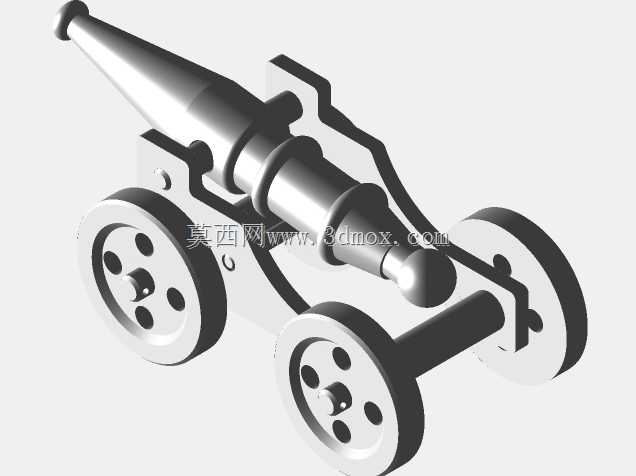

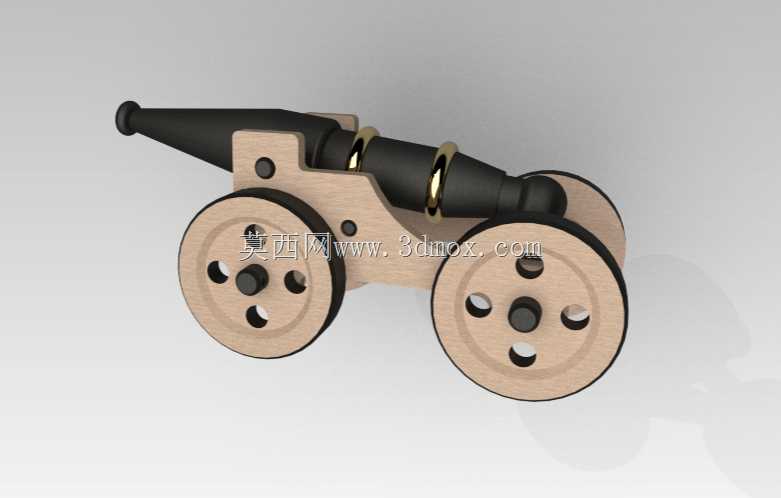

　　这款仿古轮式火炮结构，核心面向文创教具、桌面拼装摆件、科普展品的开发场景，可直接用于青少年机械结构科普教学、复古主题场景搭建、手工拼装产品的结构原型参考。从实际功能特性来看，整体结构完全还原中世纪轻型野战火炮的布局逻辑，炮身采用分段式设计，炮管通过两道箍环与木质炮架实现紧固连接，既还原了古炮的金属箍加固工艺特征，也在模型层面实现了炮管与架体的无胶可拆卸装配，方便拼装过程中的零件对位与后期调整。轮组部分采用双轮支撑结构，轮盘上开设的对称镂空孔并非单纯装饰，一方面还原了古炮轮辐的减重设计逻辑，降低轮体转动惯量，让模型推行时更顺滑，另一方面也能减少拼装材料的用料，控制整体重量。炮架的侧板采用对称式开孔设计，除了用于穿设轮轴固定轮组，

　　还预留了炮身俯仰调节的铰接点位，可在小范围内调整炮管的仰角，模拟真实火炮的射角调整动作，虽然是模型结构，但铰接位的配合间隙经过合理设计，调整后可依靠零件间的摩擦力保持姿态固定，不会出现随意垂落的问题。从设计思路层面，整个结构优先考虑拼装的易操作性，所有零件均采用无复杂倒扣的结构设计，无论是采用激光切割木质板材加工，还是采用FDM3D打印制作，都不需要额外添加支撑结构，零件脱模、拆件后即可直接进行装配，不需要二次打磨修型。安装边界上，整体结构的轮距与炮架长度做了匹配设计，静态放置时重心完全落在两轮与炮架尾部的支撑三角区域内，即使将炮管调整到最大仰角，也不会出现前倾翻倒的问题，炮管的内径与炮口位置做了等比例收窄，

　　完全符合等比例缩放的尺寸逻辑，不会出现比例失调的视觉问题。在场景适配性上，该结构既可以单独作为桌面静态摆件，也可以搭配微缩场景沙盘，作为中世纪战争场景的组成元素，同时因为整体结构没有尖锐边角，所有外露棱边都做了圆角过渡处理，作为青少年拼装教具使用时，也能避免组装过程中出现划伤风险。结构中所有的轴类配合位都采用了间隙配合公差，手工拼装时不需要借助工具即可完成轴件与孔位的插接，组装完成后轮组可顺畅转动，炮身铰接位转动无卡滞，完全满足拼装模型的把玩与展示需求。
