手动螺杆式精密台虎钳夹持工装

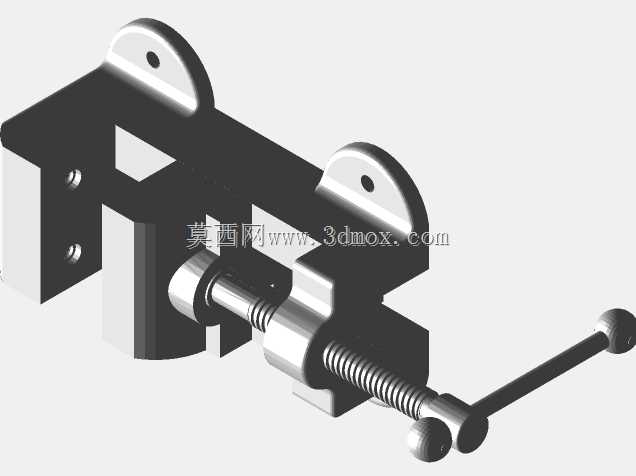

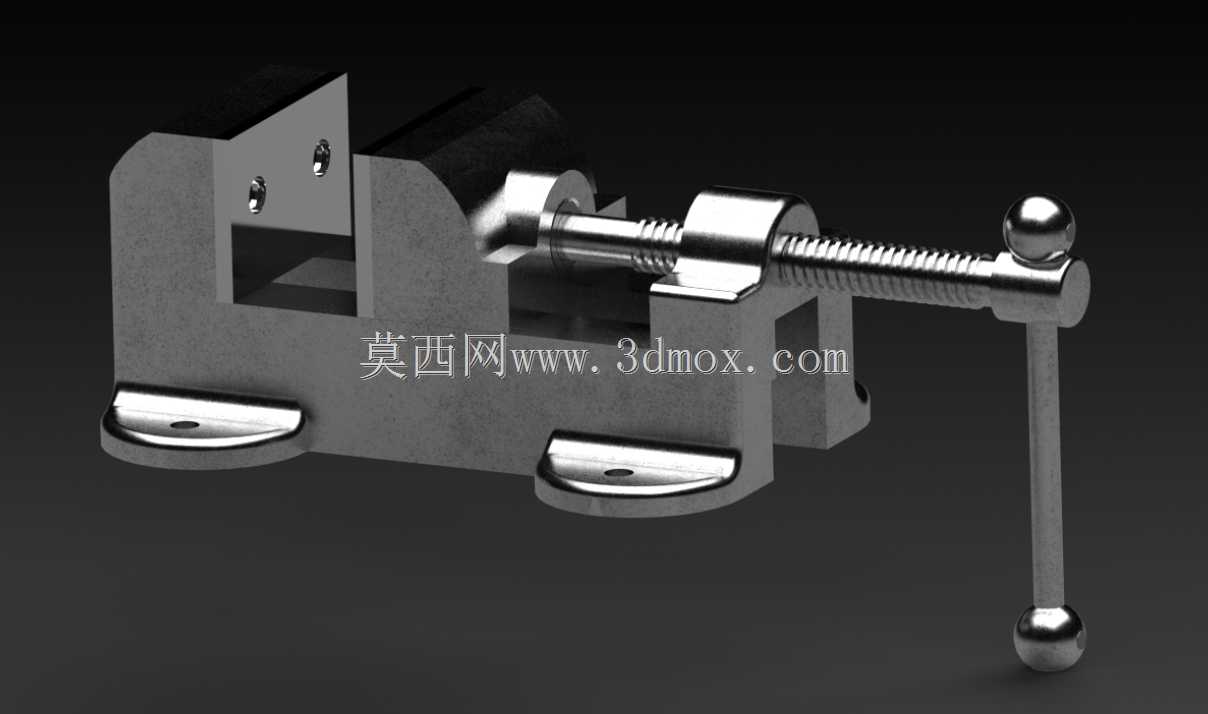

　　这套手动台钳组件在常规钳工工位、小型机加工装夹场景里承担工件定位与紧固的核心作用，常见于台式钻床进给定位、轻型铣削工序的毛坯固定、装配工位的零件持稳，也可作为检测平台上的辅助夹持座，用来固定小型异形件完成尺寸打表、形位公差复测。整套结构按等比例还原真实台钳的装配关系，固定钳身与活动钳口的配合面、丝杠旋合段、底座安装孔位都做了对应表达，拆解后每个零部件的独立结构都能对应到实际加工件的成型逻辑。

　　从功能实现逻辑来看，夹持力的传递路径完全依靠梯形丝杠副完成：摇臂末端的球形手柄施加圆周扭矩，丝杠绕固定支座回转，将旋转运动转化为活动钳身的直线进给，钳口闭合后对工件形成正向压紧力，丝杠的自锁特性可以在撤去手柄外力后仍保持夹持预紧，不会因为加工过程中的小幅振动出现松退。钳口贴合面做了平直硬化处理的结构预留，实际生产中可在该位置加装淬硬钳口板或者软质铝钳口，夹持精密加工面时避免压伤工件表面，夹持毛坯锻件时也可以更换带齿纹的防滑钳口提升摩擦力。

　　结构布局上，固定钳身和底座为一体化刚性设计，底部两个带沉孔的安装耳座横跨整个支撑跨度，安装时可以通过内六角螺栓直接锁紧在钳工工作台或者机床T型槽台面上，沉孔设计让螺栓头部完全沉入座体内部，不会突出底面干涉安装平面，底座的支撑轮廓做了加宽处理，夹持偏载工件时整机的倾覆力矩可以被底座跨度充分抵消，不会出现翘动。活动钳身的导向段嵌入固定钳身的导轨槽内，进给过程中全程沿直线滑动，配合间隙可以通过导轨侧面的镶条调整，长期使用磨损后无需更换主体件，仅修配镶条就能恢复导向精度。

　　设计阶段优先保证刚性冗余：钳身的侧壁厚度、丝杠的公称直径、支座的加强筋布局都按照常规手动台钳的受力工况匹配，夹持中小型钢件、铝件、塑料件时，钳口的张开行程可以覆盖绝大多数常规零件的尺寸范围，摇臂的力臂长度经过合理匹配，操作人员单手施加手柄力就能获得足够的夹紧力，不需要额外加套管增扭，避免过载损坏丝杠螺纹。整套机构没有复杂的液压或者气动元件，纯机械传动的形式维护成本极低，日常仅需在丝杠螺纹和导向滑动面定期涂抹润滑脂即可长期稳定工作，在无气源、无液压站的零散维修工位、教学实训场景里适配性极强，建模时各零件的装配约束完全贴合实际装配顺序，可直接用于工装结构演示、夹持机构原理教学以及非标工装改造的参考原型。
