工业传动用皮带轮滚柱支撑安装结构

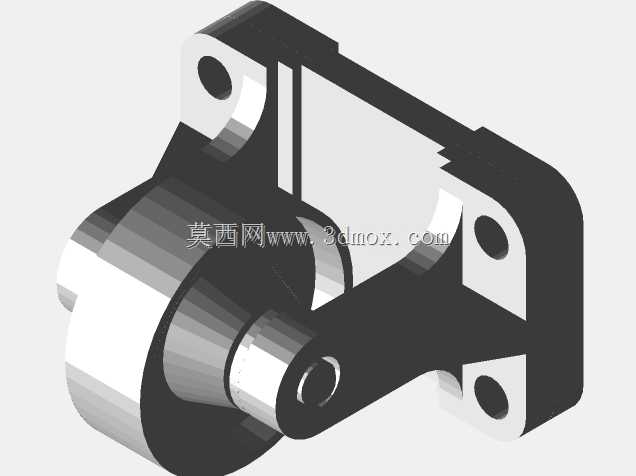

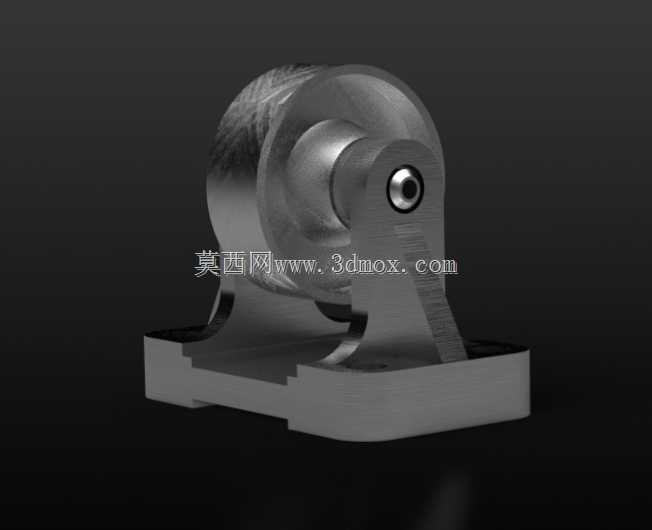

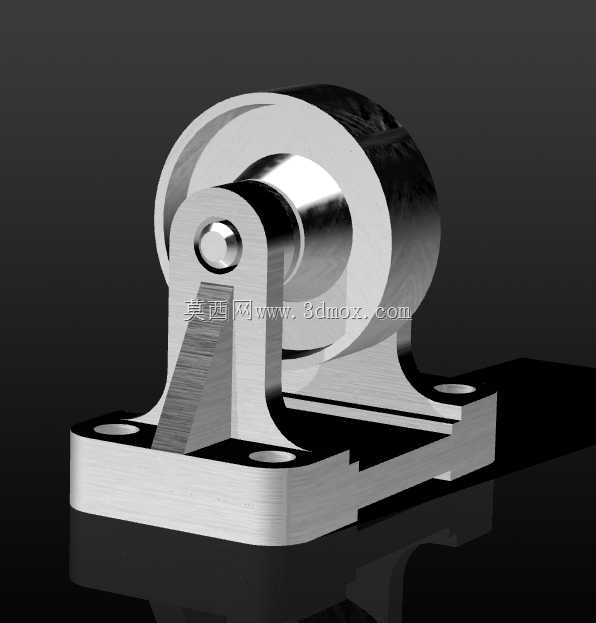

　　在各类工业传动系统中，皮带轮支撑结构是保障带传动平稳运行的核心基础部件，广泛应用于轻工生产线、小型输送设备、机床辅机传动单元等场景中，承担着承载皮带轮径向载荷、约束转轴窜动、保障传动带张紧度稳定的作用，一旦支撑结构刚性不足或安装定位偏差，极易引发皮带跳齿、异常磨损、传动效率下降甚至带体断裂的故障。这款支撑结构采用一体式铸造型腔搭配分体装配的设计思路，底部为带定位卡槽的矩形安装基座，基座上预留的两组沉头安装孔可适配M8规格的内六角螺栓，能直接固定在型材机架或设备安装平台上，安装基面的平面度公差控制在0.05mm以内，可避免装配后出现支撑偏斜的问题。支撑臂部分采用L型变截面结构，在转轴承载位置做了加厚加强处理，

　　既能够抵消皮带张紧后产生的垂直方向弯矩，又能减少不必要的材料冗余，控制整体结构重量。转轴装配孔内集成了滚柱承载结构，相比传统的滑动轴承支撑，滚柱结构可承受更大的径向载荷，同时降低转轴转动过程中的摩擦阻力，适配转速在1500rpm以内的中低速传动场景。设计过程中优先考虑了装配与维护的便捷性，支撑臂侧面的顶丝孔可用于转轴的轴向定位，拆卸时无需完全拆解整个支撑座即可完成转轴或皮带轮的更换，基座底部的卡槽结构可在安装时快速完成位置预定位，降低现场装配的调校难度。从安装边界来看，整个支撑结构的横向占用空间控制在120mm以内，纵向高度不超过90mm，可适配直径60-100mm的标准V型带轮或平皮带轮，支撑臂与皮带轮侧面预留了3mm的安全间隙，

　　避免运行过程中出现结构干涉。在实际工况适配中，该支撑结构可兼容常规的润滑脂润滑方式，滚柱位置预留的储油间隙可保障连续运行800小时无需补充润滑，适合在无强腐蚀、环境温度-10℃到60℃的车间环境下使用，能够覆盖大部分中小型工业设备的皮带传动支撑需求，结构设计上规避了传统焊接支撑易变形、铸件支撑易开裂的问题，所有受力转角位置都做了R3-R5的圆角过渡，减少应力集中带来的结构失效风险。
