带单安装孔长方体机加工定位垫块

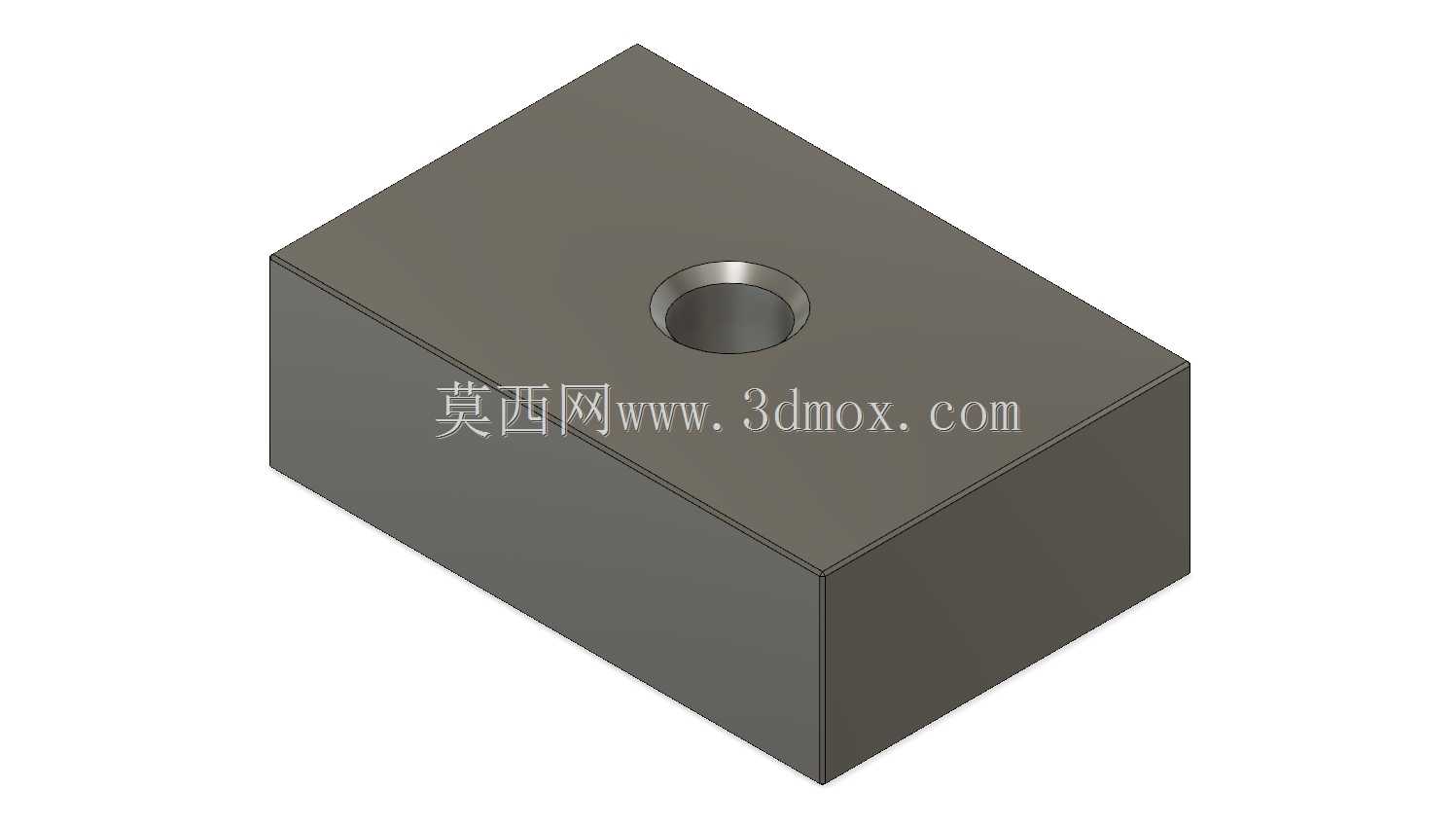

　　这类带中心安装孔的长方体垫块，在工装夹具搭建、小型设备装配、生产线工位定位场景中使用频率极高，很多做非标设备调试的工程师都有过临时加工这类块件的经历，看似结构简单，实则对安装适配性、基准面精度有明确要求。从结构设计来看，整体采用规整长方体构型，六个面均为平面加工面，可直接作为定位基准面使用，不管是贴靠工装基板安装，还是作为工件承托面，都能保证接触贴合度，避免因接触面不平整带来的定位偏差。顶面居中位置设置的沉孔结构，可直接穿入内六角螺栓完成块体的固定安装，沉孔深度可保证螺栓头部完全沉入块体内部，不会突出顶面干涉上方放置的工件或其他装配部件，这一细节设计在实际装配中能省去很多后续修配的麻烦。设计这类块件时，首先要明确安装边界尺寸，

　　长方体的长宽尺寸需要匹配对应工位的安装空间，避免块体过大干涉周边其他机构，厚度则要根据所需的垫高高度确定，同时要预留足够的刚性余量，避免在承托工件时发生形变影响定位精度。中心孔的位置需要严格居中，保证块体安装后受力均匀，不会因为偏载导致长期使用后出现松动偏移，孔的直径要适配常用的紧固件规格，无需额外扩孔就能直接完成装配。在实际生产场景中，这类垫块常被用在机床工作台的工件垫高、检测工位的基准定位块、装配线的挡停块等位置，相比异形结构的定位件，长方体构型的块件加工难度低，普通铣床、磨床就能完成高精度加工，后期维护更换也十分方便，不需要复杂的适配调整，直接替换同规格块件就能快速恢复工位精度。很多时候在做小型工装的快速搭建时，

　　这类标准结构的块件可以直接组合使用，通过不同厚度的垫块搭配，就能快速调整出所需的工位高度，不需要单独定制特殊结构的支撑件，能大幅缩短工装的制作周期，降低小批量试制阶段的加工成本。块体的棱边可根据实际使用需求做微小倒角处理，避免安装过程中划伤操作人员，也能去除加工毛刺，保证装配时各基准面能够完全贴合。
