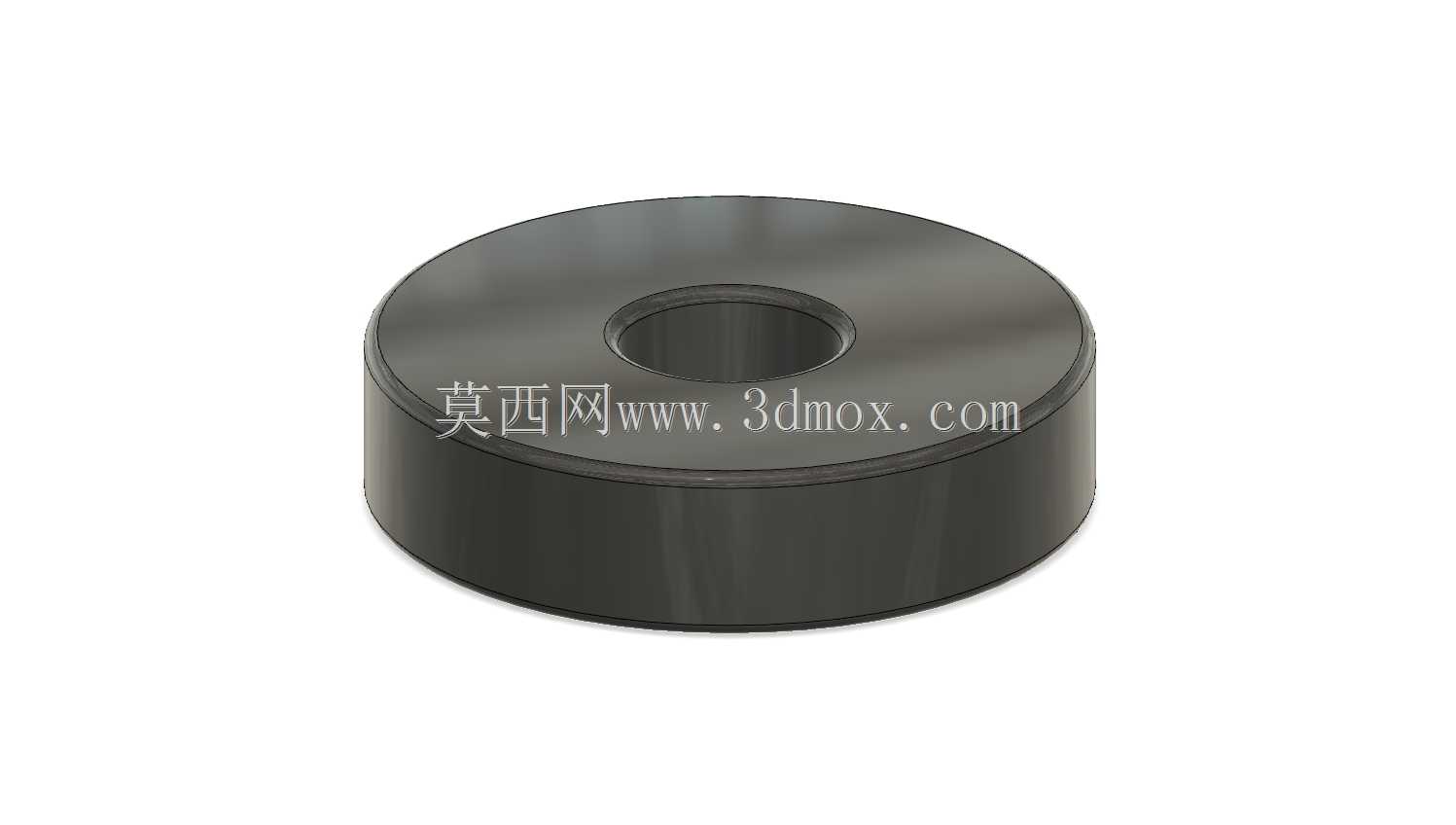

带中心安装孔小型圆环形稀土磁体

　　这款带中心通孔的圆环形稀土磁体，是工业磁吸场景中适配性极强的基础功能元件，在自动化产线定位、工装夹具快换、电子设备吸附固定、传感器触发端配套等场景中都有高频应用。不同于实心圆柱磁体，中心孔的结构设计直接适配螺栓、定位销的穿装固定需求，安装时无需额外设计磁体包覆卡座，可直接通过标准紧固件将磁体锁附在安装基座上，大幅简化配套结构的设计复杂度，也能避免粘接固定带来的长期使用脱落风险。从磁体本身的功能特性来看，稀土材质的高磁能积特性，让这款小尺寸磁体可以在有限的安装空间内提供足够的磁吸力，相比同体积的铁氧体磁体，吸力表现提升数倍，尤其适合对安装空间有严格限制、同时需要稳定磁吸作用力的紧凑型设备结构。设计这类磁体结构时，首先要明确安装边界：

　　中心通孔的直径需要匹配常用的M3-M5规格紧固件，通孔与磁体外圆的同轴度公差需要控制在合理范围，避免锁附后磁体出现偏斜，导致磁吸面与被吸附工件的贴合度不足，造成实际吸力衰减。磁体的厚度设计需要平衡吸力需求与安装空间限制，厚度过薄会导致磁路有效作用长度不足，吸力达不到设计预期，厚度过大则会占用多余的轴向安装空间，同时增加不必要的材料成本。磁体的两个环形端面为主要工作磁吸面，建模时需要保证端面的平面度要求，避免因端面翘曲导致与被吸附件之间存在间隙，实际工程应用中，磁吸面每存在0.1mm的空气间隙，整体吸力就会出现明显下降，因此结构设计时除了磁体本身的形位公差控制，还要在安装基座上设计对应的定位止口，保证磁体安装后磁吸面与基准面的平行度。

　　这类环形磁体还常配套用于霍尔传感器的触发结构中，均匀的环形磁场分布可以让传感器的触发位置更稳定，不会因为磁体周向转动出现信号波动，中心孔的设计也方便调整磁体与传感器之间的轴向间隙，适配不同触发距离的传感器选型需求。在工装快换场景中，这类磁体可以嵌入到工装基板的预留沉孔内，多颗磁体对称布置后可以实现工装板的快速吸附定位，相比卡扣、螺丝锁紧的固定方式，拆装效率提升明显，同时不会出现卡扣磨损导致的定位松动问题。建模过程中需要注意磁体的边缘倒角处理，尖锐的边角不仅容易在安装时划伤操作人员，还会在充磁、运输过程中出现边角崩裂的问题，微小的崩缺虽然不会影响整体磁性能，但会导致安装时磁体与沉孔的配合出现卡滞，影响装配效率。
