阶梯轴类回转传动连接零件结构

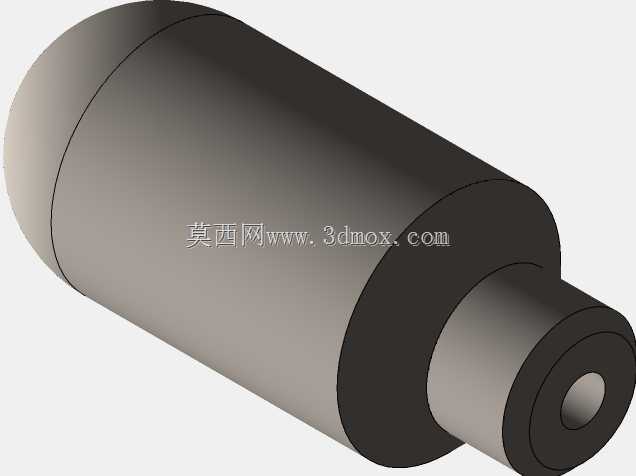

　　这类阶梯式回转轴件，多应用在中小功率传动链路的扭矩传递场景中，常见于小型输送设备的动力输出端、轻工机械的进给机构、教学实训台的传动演示单元，承担着连接动力源与执行端、传递旋转扭矩、支撑回转部件的核心作用。从结构设计逻辑来看，采用多段阶梯式的外圆布局，并非随意设置直径差，每一段轴径的变化都对应着实际装配的边界要求：最右端的小直径轴段，是用来安装传动轮或者联轴器的配合段，外圆精度需要满足过渡配合要求，端面的中心盲孔是加工时的工艺定位孔，也可在装配时作为顶紧定位的基准面，保证轴件回转时的同轴度误差控制在合理范围内。紧邻小直径段的大直径凸肩，是装配时的轴向定位面，用来抵住安装在小轴段上的零件端面，避免传动过程中零件发生轴向窜动，

　　凸肩的端面与轴线的垂直度需要严格控制，否则会导致装配后传动件偏摆，加剧轴承磨损。中间段的大直径轴身是轴件的主体结构，一方面提升整体的抗弯扭强度，在传递额定扭矩时不会发生扭转变形，另一方面这部分轴段可根据实际安装需求，搭配深沟球轴承作为回转支撑，轴承内圈与轴身过盈配合，外圈安装在设备的轴承座孔内，为整根轴提供稳定的回转支撑。最左端的圆弧过渡轴端，是为了避免装配时尖锐棱边刮伤安装孔内壁，同时也能在轴件穿入轴承座时起到导向作用，减少装配时的对位难度。设计这类轴件时，需要重点关注各段轴径的过渡圆角处理，所有直径变化的位置都要设置合理的圆角半径，避免应力集中导致轴件在交变载荷下发生断裂，同时各配合段的表面粗糙度要匹配对应的装配要求，

　　配合面粗糙度要控制在Ra1.6以下，非配合面可以适当放宽要求，在保证使用性能的前提下控制加工成本。从安装边界来看，这类轴件的轴向总长度需要匹配设备箱体的内部安装空间，最大外圆直径要小于轴承座的安装孔直径，伸出端的长度要满足传动件的安装宽度要求，不能出现伸出过长导致传动件悬臂量过大，或是伸出过短导致传动件无法可靠固定的问题。实际建模过程中，这类回转类零件优先采用旋转凸台特征完成主体结构构建，再针对工艺孔、倒角、圆角等细节特征逐一添加，建模时要保证各段轴的同轴度约束，避免后续生成工程图时出现基准偏差，同时要预留好装配时需要的退刀槽、越程槽等工艺结构，保证加工时的工艺可行性，不会出现刀具无法加工到位的结构死角。
