H型直装五阀组法兰仪表歧管结构

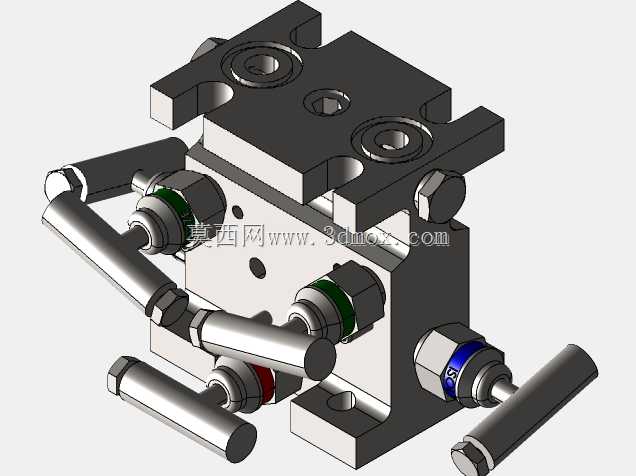

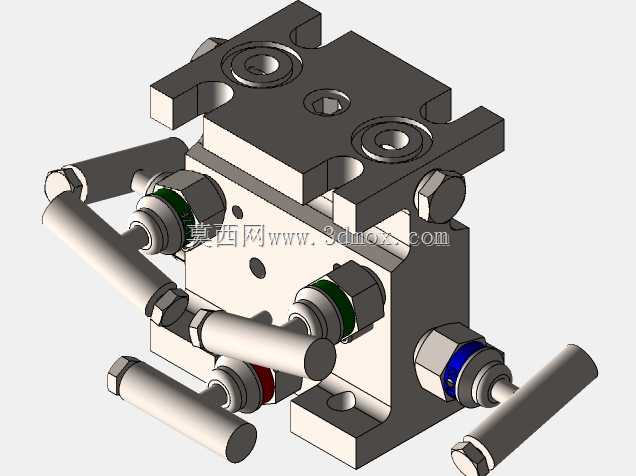

　　这款五阀法兰歧管采用H型直接安装结构，主要面向工业过程检测领域的压力、差压变送器配套场景，在石化、电力、冶金等行业的流体管路测控回路中应用广泛，核心作用是完成变送器的引压、排污、平衡、校验等操作，无需额外搭建分散的阀组管路，能大幅缩减现场安装的配管工作量，减少管路泄漏点。从结构设计来看，主体采用一体化阀块加工成型，摒弃了传统分体式阀组的多段拼接结构，所有流道都在阀块内部钻削成型，避免了外接管路带来的应力变形与密封隐患，五个阀杆采用成组布局，两个截止阀负责引压通路的通断控制，一个平衡阀用于连通正负引压腔实现变送器零点校验，两个排污阀用于引压管路的污物排放与吹扫作业，操作手柄的排布符合现场运维的操作习惯，

　　无需借助额外工具即可完成常规切换操作。安装边界上，顶部法兰接口直接匹配差压变送器的标准安装法兰孔距，无需额外转接板，底部法兰可直接对接工艺管道的取压口，整体安装后纵向占用空间小，适合现场安装空间局促的测控点位，侧向的阀杆伸出长度控制在合理范围，不会与周边管线、支架产生干涉，所有密封部位采用硬密封加弹性补偿结构，可承受中高压工况下的长期压力波动，阀杆的密封填料采用耐温耐腐材质，适配多数工业流体介质的测控需求。设计过程中优先考虑了现场运维的便利性，所有阀口的操作位置都朝向运维人员常规站立的一侧，排污阀的出口方向预留了接污管路的安装空间，阀块的安装定位孔做了沉头处理，螺栓锁紧后不会突出安装面，避免积尘积液造成的螺栓锈蚀。

　　流道设计上采用了平滑过渡的转角结构，减少了介质在流道内的压损，同时避免了直角转角处的介质残留与冲蚀，针对差压测量的需求，正负引压流道的长度、通径完全对称，可最大限度减少流道不对称带来的测量误差，适配高精度差压变送器的测量要求。整体结构紧凑，零部件集成度高，相比分散安装的独立阀门，整体重量更轻，安装时无需逐一对中找正，仅需锁紧上下法兰的连接螺栓即可完成装配，大幅缩短现场施工周期，同时一体化的结构也降低了长期运行过程中接头泄漏的概率，减少运维人员的日常巡检维护工作量。
