5mm垂直通孔弹簧接线组件结构设计

　　在低压电气柜布线、小型自动化设备内部接线、消费电子内部线束转接这类场景里，接线组件的可靠性直接决定整套设备的运行稳定性，这款5mm垂直通孔弹簧接线结构，正是针对紧凑安装空间下的快速接线需求开发的。从实际使用场景来看，这类接线件常被用在空间局促的设备内部，比如小型PLC扩展模块的信号转接、传感器线束的分线连接、小型电源模块的输出端接线，不需要额外的螺丝紧固，依靠弹簧的夹持力就能实现导线的可靠压接，相比传统螺丝接线，能大幅减少现场接线的工时，也能避免螺丝松动带来的接触不良隐患。

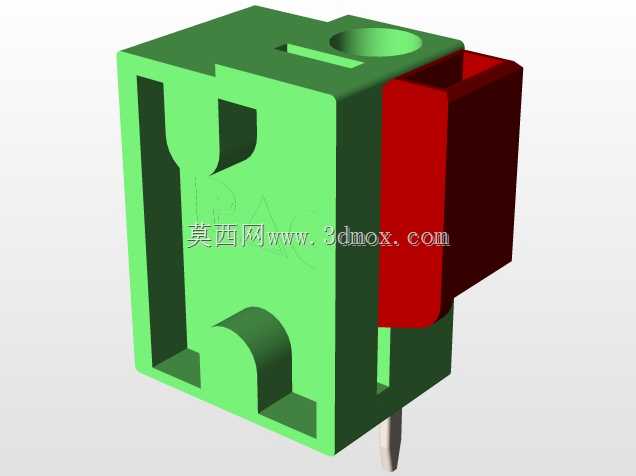

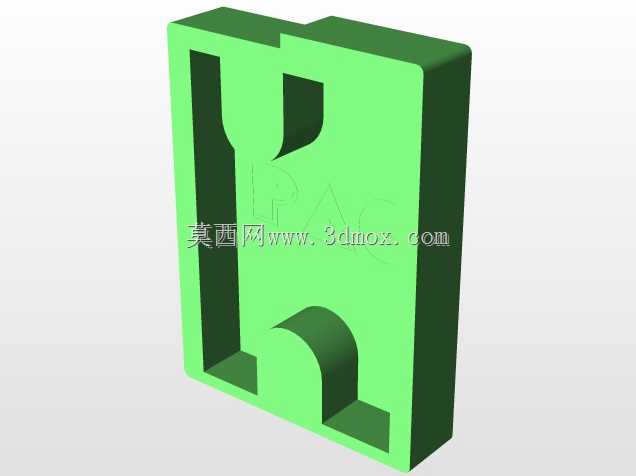

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，整体采用方块式的基座结构，厚度方向做了统一的尺寸控制，适配5mm间距的标准安装孔位，垂直通孔的走线方向，能让导线从基座正面垂直插入，不需要弯折导线，适配多股软线和单股硬线的接入需求，弹簧的夹持行程做了冗余设计，既能夹持0.5平方的细信号线，也能稳定夹持2.5平方的动力线，不会出现细线压不紧、粗线插不进的问题。基座的外形做了防呆设计，侧边的卡槽结构能和同规格的接线件实现并排拼接，不需要额外的固定支架就能组成多位数的接线排，适配不同回路数量的接线需求。

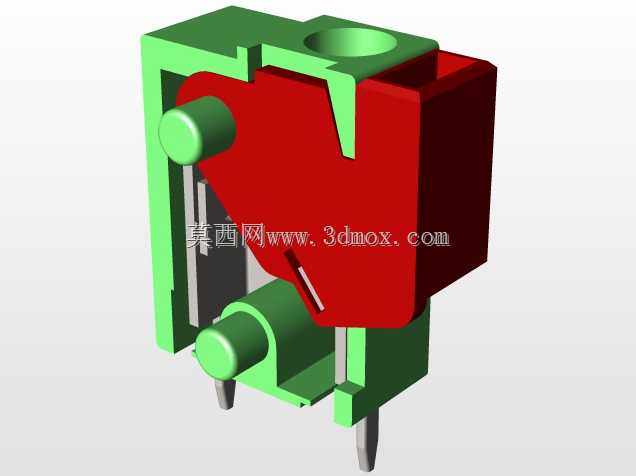

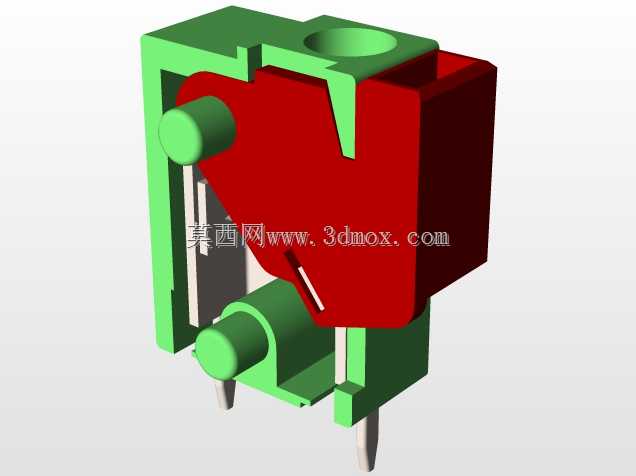

　　从结构细节来看，基座的内壁做了导向斜面，导线插入的时候能顺着斜面精准对准弹簧夹持位，不会出现导线顶到弹簧侧边导致插装费力的问题，弹簧的选材采用高弹性的铜合金材质，表面做镀锡处理，既能保证长期使用的弹性衰减控制在合理范围，也能降低接触电阻，避免大电流通过的时候出现发热氧化的问题。基座的绝缘部分采用阻燃工程塑料，满足电气安规的阻燃要求，即使接线端出现短时过载发热，也不会出现基座融化引燃周边线束的风险。安装固定位的设计兼顾了两种安装方式，既可以通过背面的卡扣卡在标准DIN导轨上，也可以通过基座两端的固定孔用螺丝直接锁在设备安装板上，适配不同设备的安装习惯。

　　在实际选型使用的时候，需要注意接线的剥线长度控制在7mm左右，插入的时候要把导线完全插到底，保证弹簧夹持的是导线的金属线芯部分，不要把绝缘皮压入夹持位，避免出现接触不良的问题。这款结构的三维模型完整还原了所有的装配细节，包括弹簧的压缩行程、基座的壁厚、拼接卡槽的配合公差，不管是用来做设备的布线结构仿真，还是直接开模量产，都能直接作为结构参考，不需要再做额外的尺寸修正。相比市面上同类型的接线件，这款结构在弹簧的压接力上做了优化，既不会出现压接过紧导致插线费力的问题，也不会因为压接力不足导致导线受外力拉扯的时候脱落，经过实际的拉力测试，接入2.5平方硬线的时候，能承受15N的轴向拉力不松脱，满足工业设备的接线可靠性要求。
