小型立式钻铣加工设备结构设计

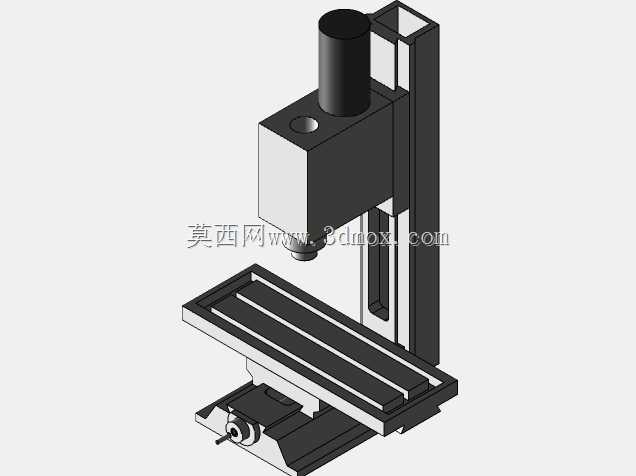

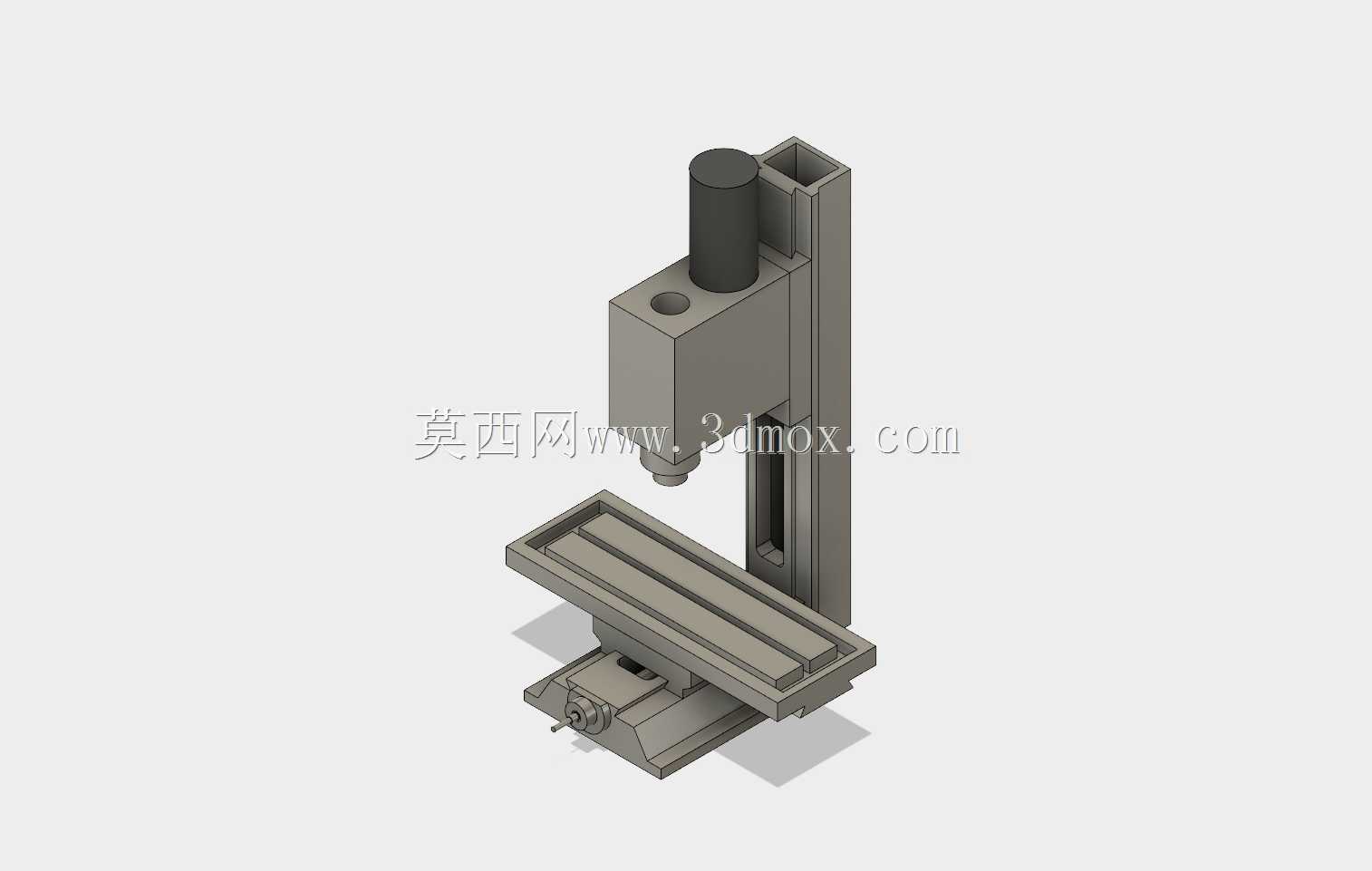

　　这款小型立式钻铣设备的结构建模，核心面向小批量零件加工、工坊级金属切削场景搭建，适配小型五金件、非标治具零件的钻孔、铣削、轻量镗削作业需求，在个体加工户、教学实训车间、设备维修站点这类场景中，这类小型设备的占地优势与加工灵活性，往往比大型加工中心更贴合实际使用需求。从结构布局来看，设备采用经典的C型立式架构，立柱垂直固定在底座后侧，主轴滑套沿立柱导轨做垂直进给运动，下方的十字工作台可实现X、Y两个方向的手动进给，这种布局的优势在于操作视野开阔，工件装夹时的可达性好，操作人员可以直观观察切削区域的加工状态，调整进给量时的反馈更直接。建模过程中对各部件的配合边界做了贴合实际测量的还原，主轴安装位的同轴度预留、工作台T型槽的间距尺寸、

　　滑台的行程限位位置，都参考了同类型设备的实际装配公差做了匹配，避免出现结构干涉、行程不足这类建模常见问题。设备的底座采用加厚的箱型结构设计，目的是提升整体刚性，减少钻铣作业时的振动传导，毕竟小型设备的自重有限，切削硬材质工件时如果底座刚性不足，很容易出现振刀导致加工表面粗糙度超标。工作台的丝杆传动结构做了简化还原，保留了手轮安装位、丝杆螺母座的连接结构，方便后续做运动仿真或者改装数控结构时直接调用对应安装接口。主轴部分的滑套配合间隙、进给手柄的传动比也参考了实测数据做了对应设置，垂直方向的进给行程可以覆盖常规小型零件的加工深度需求，不需要额外加装延长杆就能完成多数常见孔位、平面的加工。从安装边界来看，设备整体占地尺寸紧凑，

　　不需要做特殊的地基固定，放置在常规的重型工作台面上就能完成安装调试，外接电源与冷却管路的接口位置也预留了合理的操作空间，不会出现管线干涉工作台移动的问题。建模时特意对工作台的长度做了适配调整，在保证行程足够覆盖常规加工范围的前提下，避免了工作台过长导致的前端下垂变形问题，各运动部件的防尘结构位置也做了对应预留，方便后续设计时添加防护罩、刮屑板这类附属结构。
