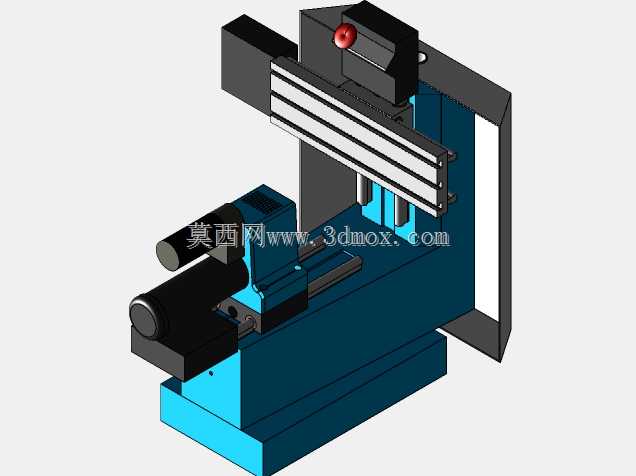

立式数控铣削加工中心结构三维建模

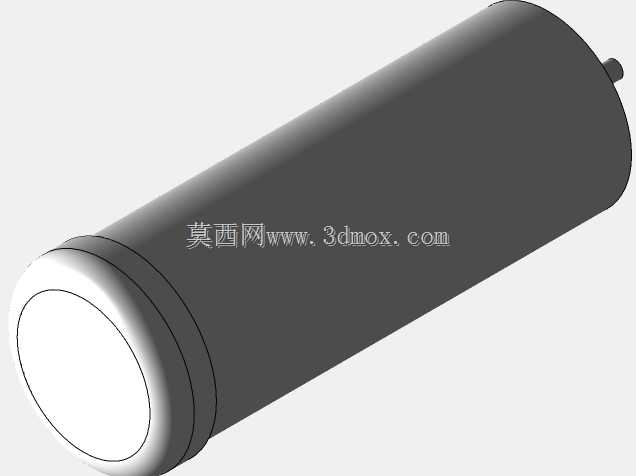

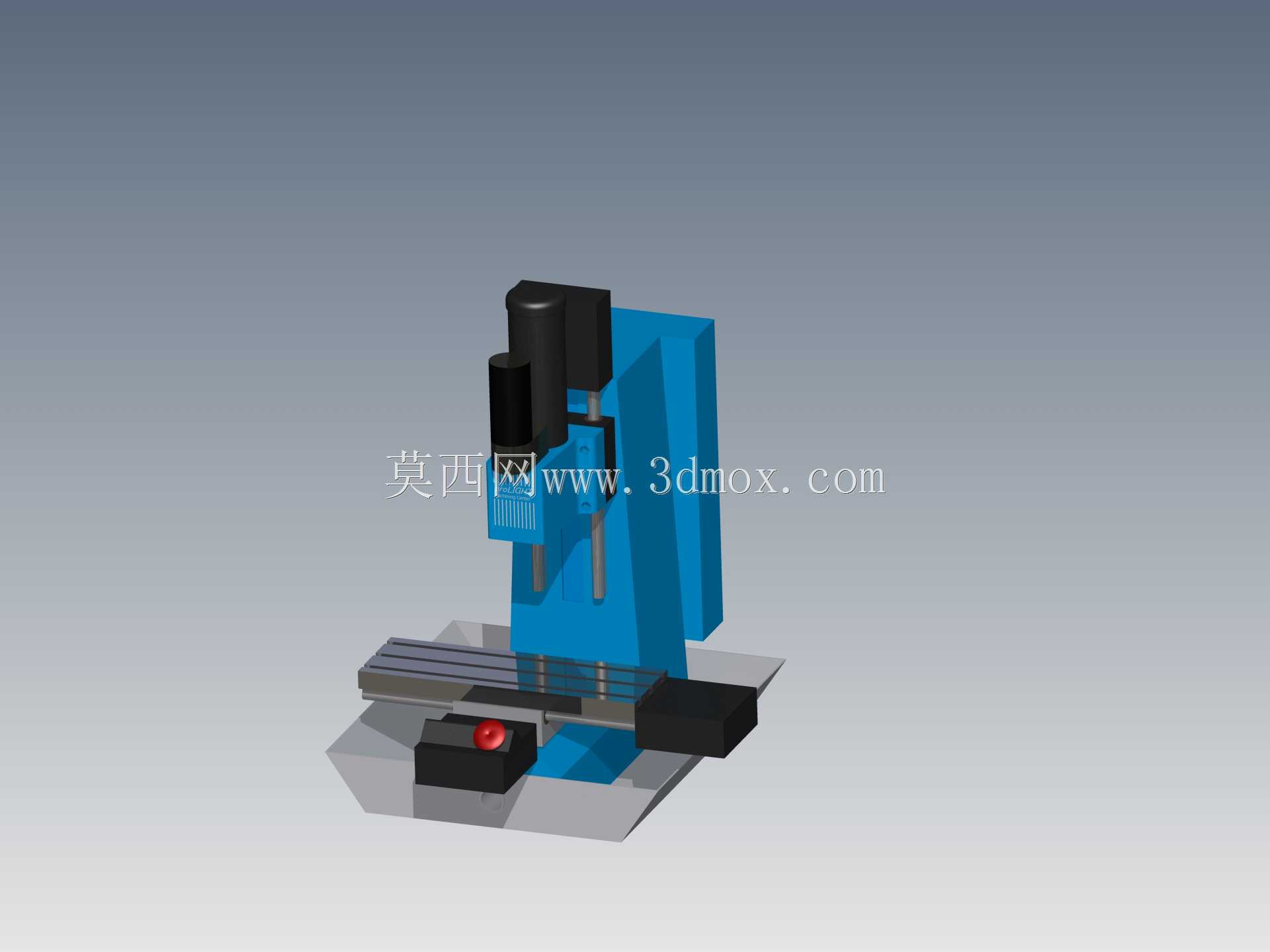

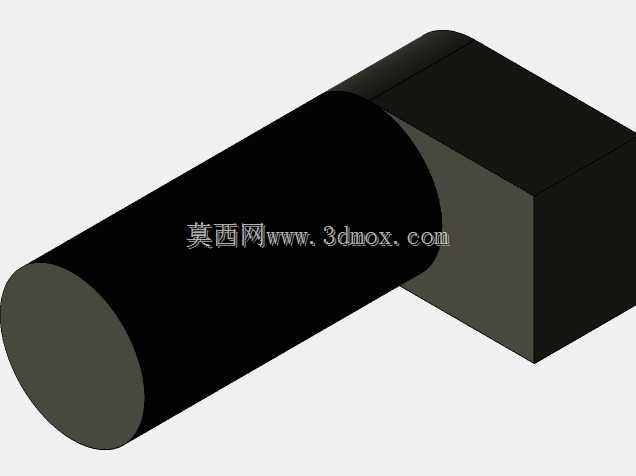

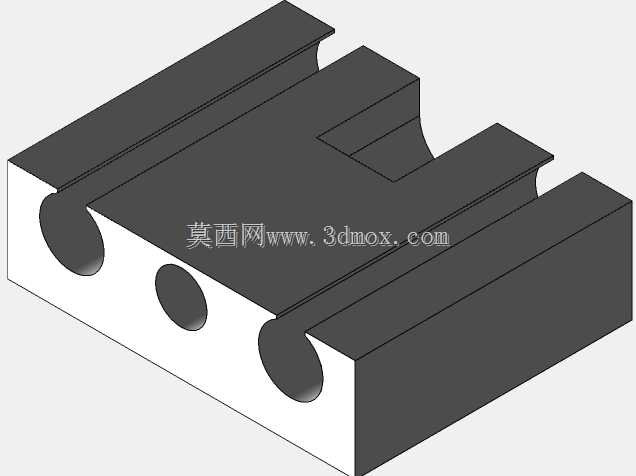

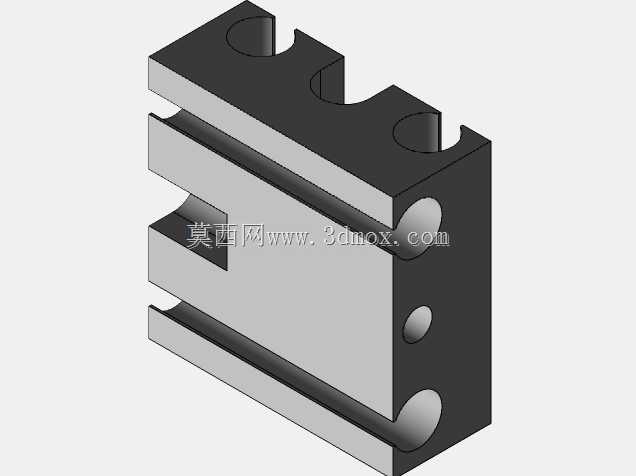

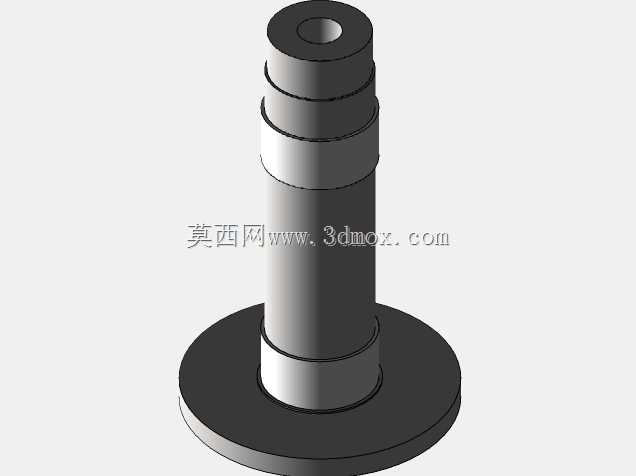

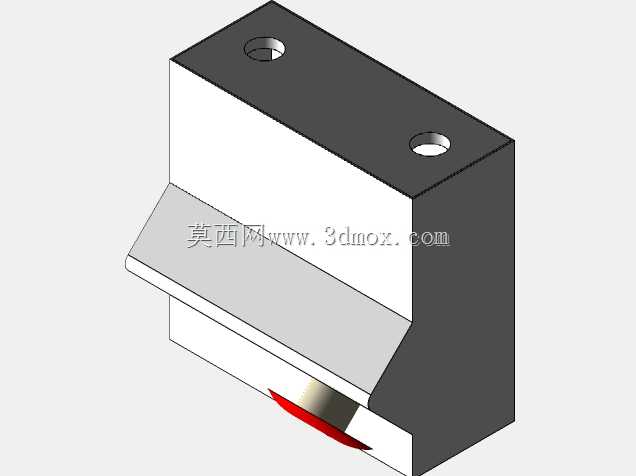

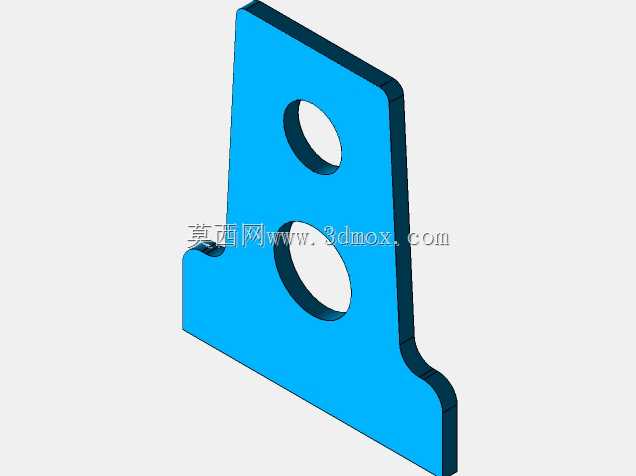

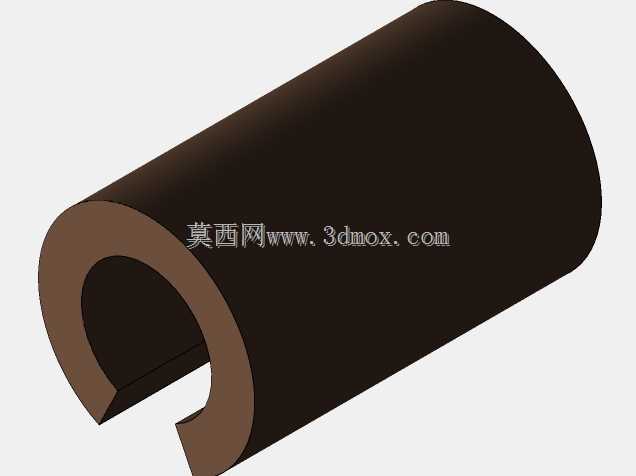

　　这款立式数控铣削加工中心的三维结构模型，完整还原了小型桌面级CNC设备的核心布局，可用于教学演示、小型加工工坊设备选型参考以及数控改造方案的前期结构验证。从结构组成来看，设备采用金属增强环氧花岗岩作为底座材质，这类材质阻尼特性优异，能有效吸收切削过程中产生的振动，相比传统铸铁底座在小尺寸设备上的抗振表现更突出，适合小进给量的精密加工场景。主轴单元采用90V直流驱动电机，可提供稳定的低速大扭矩输出，适配铝件、塑料件的铣削、钻孔、攻丝等常规加工工序，在低速进给工况下也可完成软钢材料的轻切削作业。三轴运动系统均采用步进电机驱动，配合滚珠丝杠传动结构，X、Y、Z三个方向的工作台行程分别为12英寸、6英寸、7英寸，

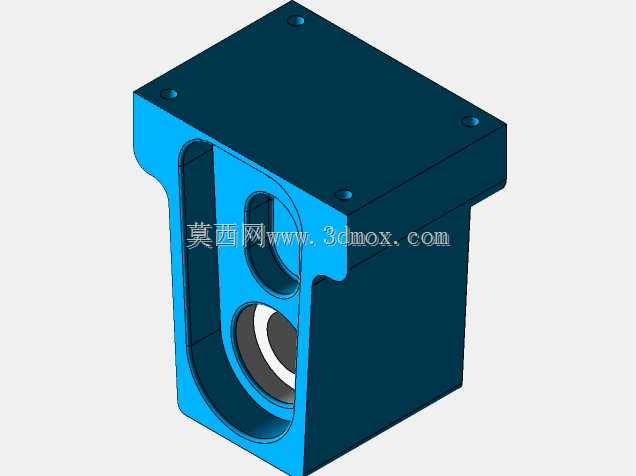

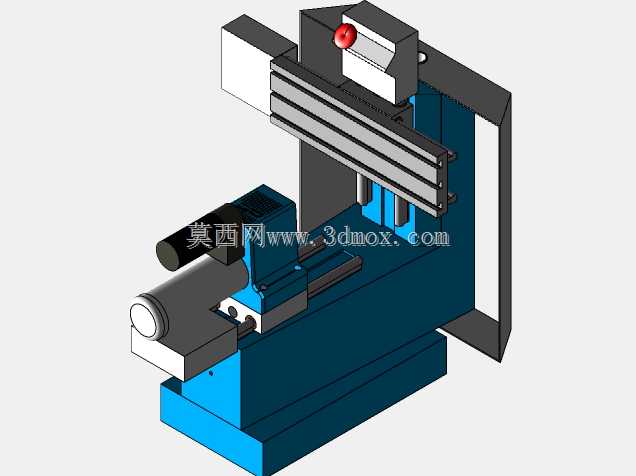

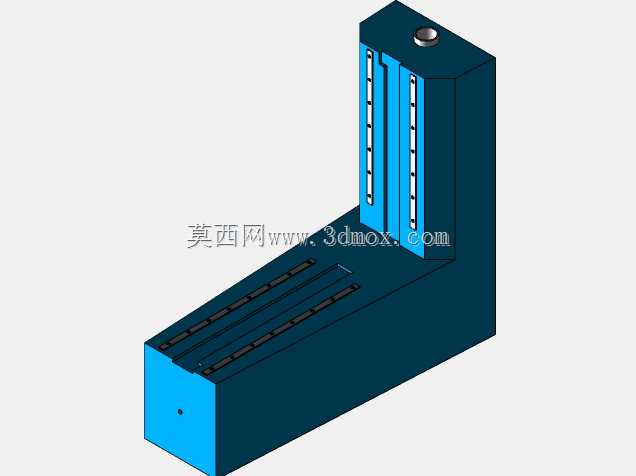

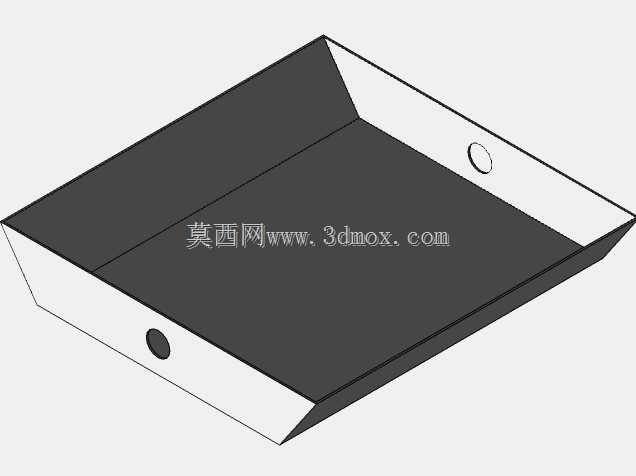

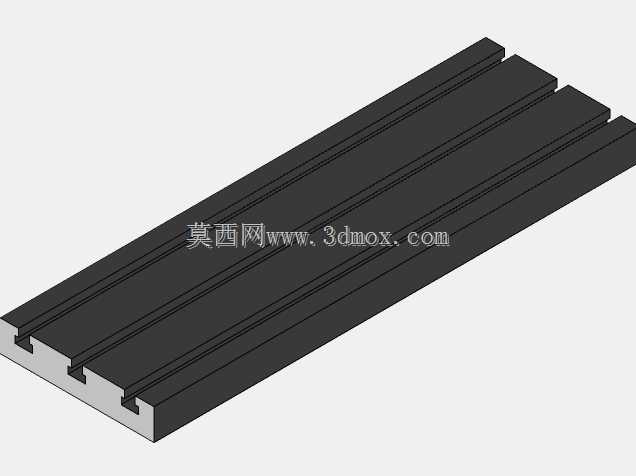

　　安装边界需预留至少对应行程1.5倍的操作与维护空间，工作台面可适配通用平口钳、小型专用夹具的安装，满足教学实训、小批量零件打样的加工需求。建模过程中以实际测绘尺寸为基础，对原有设备的控制系统升级结构做了还原，将原有的运动控制单元替换为通用步进驱动方案，预留了冷却系统、自动换刀机构的安装接口，可支持后续功能扩展的结构设计验证。设备的立式布局结构紧凑，主轴箱沿立柱导轨做垂直进给运动，工作台沿十字滑台完成X、Y向的进给动作，整体结构刚性在同尺寸桌面级设备中表现突出，导轨系统的刚性足以支撑常规切削力下的加工精度保持。模型中对操作面板、急停按钮、排屑空间等细节结构都做了对应还原，可直接用于数控操作实训的演示教具搭建，也能作为小型加工中心国产化改造、桌面级CNC设备开发的结构参考蓝本，帮助设计人员快速梳理小型立式加工中心的结构布局逻辑，验证各运动部件的干涉边界，缩短同类设备的开发设计周期。
