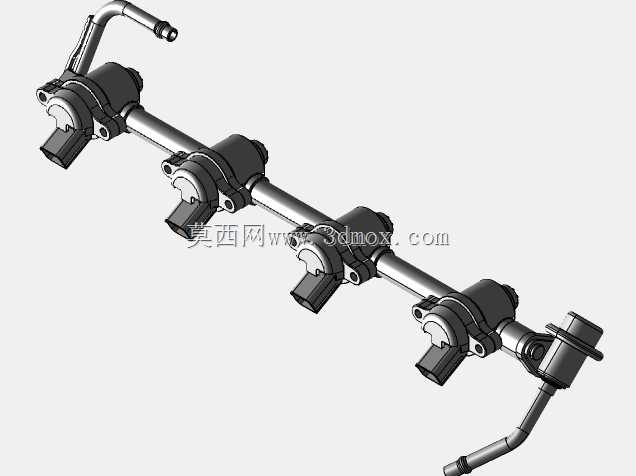

日产SR20机型燃油分配供油导轨结构

　　该部件为直列四缸机型配套的燃油分配管路总成，核心作用是将稳压后的燃油均匀输送至各缸喷油器安装位，同时承担喷油器的定位固定、燃油压力保持功能，是多点电喷燃油系统中连接供油管路与各缸喷油单元的核心承载构件。整体采用长直圆管作为主体分配腔，主体管路沿进气歧管侧的缸盖安装面平行布置，四个喷油器安装座沿主管轴向等距分布，每个安装座都预留了喷油器插接定位面、密封件安装槽以及固定支耳，支耳上的安装孔位与缸盖上的对应螺柱位置完全匹配，安装时可直接通过螺栓将总成固定在缸盖指定位置，无需额外调整适配。主管路两端分别设计有弯折成型的连接管路，一端连接燃油进油管路，另一端对接燃油压力调节器或回油通路，弯折段的弯曲半径经过校核，既保证管路通流面积无突变，

　　也能避让周边的进气歧管、线束支架等相邻部件，避免装配后出现运动干涉或装配间隙不足的问题。每个喷油器安装位的支耳都做了局部加厚处理，可承受喷油器工作时的振动载荷，避免长期使用后出现安装位开裂、密封失效的问题；主管路的壁厚经过压力校核，可稳定承受燃油系统的常规工作压力，同时耐受燃油介质的长期腐蚀，内壁做了光滑处理减少燃油流动阻力，保证各喷油器入口处的燃油压力一致性，避免各缸喷油量出现偏差影响发动机工况。设计过程中优先保证各安装位的位置度公差，四个喷油器安装座的同轴度、安装面平面度都有严格公差要求，确保喷油器插入后能与进气道或缸盖喷油孔精准对中，避免出现燃油喷射角度偏差、密封不严漏油的问题；

　　两端连接管的接口尺寸与整车燃油管路的标准接头匹配，可直接与原厂供油管路快速对接，无需额外加工转接接头。整体结构紧凑，安装边界完全适配对应机型的缸盖周边空间，装配时无需改动周边原有部件位置，可直接替换同型号的原厂分供管部件，适用于对应机型的维修替换、发动机改装升级时的燃油系统配套，也可作为电喷发动机燃油系统设计的参考案例，用于同类直列多缸机型燃油分配结构的设计参考，建模过程中还原了所有安装定位特征、密封结构细节，可直接用于装配干涉检查、维修工艺模拟等场景。
