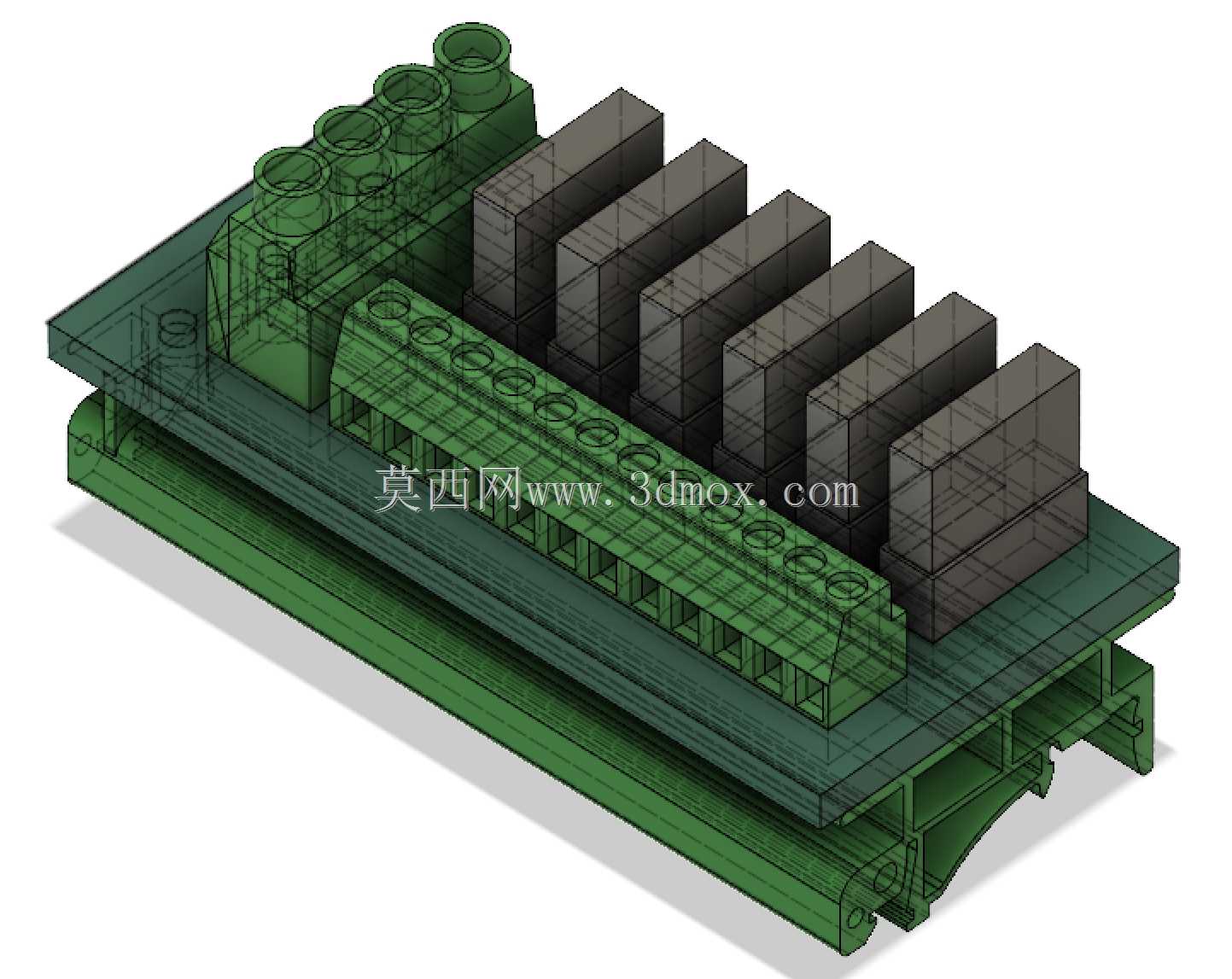

DIN导轨式6位带保险丝配电板结构

　　在低压电气柜内部的配电回路搭建场景中，这类带保险丝的配电板是分回路供电保护的核心部件，常被布置在柜内标准DIN导轨上，承担多支路电源分配与过载短路保护的作用，适配32V直流供电场景，单路额定通流能力可达30A，能满足实验室小型设备、工业控制子回路、通讯基站内部供电等多场景的配电需求。从结构设计来看，这款配电板采用一体化底座适配标准35mmDIN导轨的安装形式，底座自带导轨卡扣结构，无需额外打孔固定，可直接卡装在导轨上任意位置，调整回路布局时只需拨动卡扣即可快速拆装，大幅提升柜内布线的调整效率。主体部分设置6个独立的保险丝安装位，每个位对应一路输出回路，输入端采用大电流接线端子排布在一侧，可接入总供电电源线，

　　输出端对应6组接线位分别连接下游负载，每路都内置保险丝夹持结构，当对应回路出现过流或短路故障时，保险丝会快速熔断切断该回路供电，避免故障蔓延影响其他支路运行，也能防止后端负载因过流烧毁。设计过程中充分考虑了电气间隙与爬电距离要求，不同回路的导电部件之间设置了绝缘隔筋，相邻端子之间的绝缘凸起可避免接线时导线毛刺外露引发的相间短路，外壳采用阻燃绝缘材质，满足低压电气设备的阻燃等级要求。外形尺寸方面，整体宽度适配6回路的排布密度，高度方向不超过导轨安装后的常规柜内净空要求，深度方向预留了接线操作空间，安装后不会与柜内其他层的布线或部件产生干涉。输入端的接线端子采用大口径接线位，可适配最大6平方毫米的多股铜芯线，满足总进线30A的载流要求，

　　输出端端子适配0.5-2.5平方毫米的导线，匹配下游小功率负载的接线需求。每个保险丝位都预留了可视化窗口，日常巡检时可直接观察保险丝的通断状态，无需拆卸外壳即可快速判断故障回路，更换保险丝时只需打开对应位的防护盖即可操作，不会触碰相邻带电回路，提升运维操作的安全性。底座的导轨卡扣采用弹性结构，卡装后与导轨的配合间隙控制在0.2mm以内，即使在有振动的设备场景下使用，也不会出现松脱移位的情况，整体结构的绝缘防护等级可达到IP20，能防止手指误触内部带电部件，满足柜内安装的防护要求。
