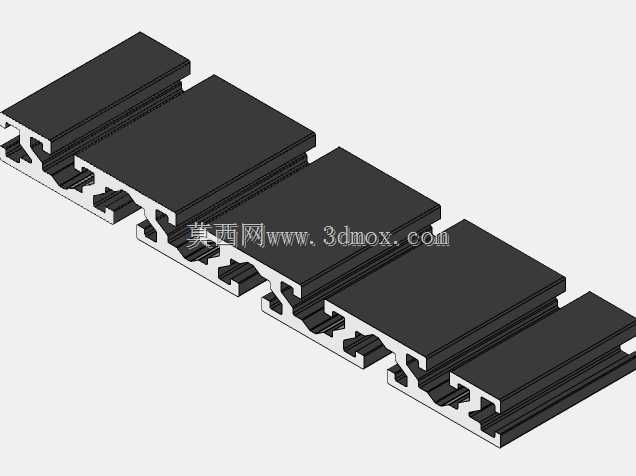

15180宽幅铝挤压导轨型材结构

　　该宽幅铝挤压型材面向大跨度设备台面、直线运动基座及重载框架支撑场景设计，截面宽度达到180mm，基础厚度方向为15mm，整体采用连续挤出成型工艺，长度方向可按设备布局裁切适配。型材上表面为连续平整安装面，可直接承载工装板、滑动拖板或待加工工件，无需额外拼接多根窄幅型材，避免多型材拼接产生的平面度误差与装配间隙。

　　从截面结构来看，型材内部沿宽度方向均匀布置多组纵向通腔，既作为减重腔体降低整根型材自重，也可作为走线、布置气动管路的内置通道，避免设备管线外露杂乱；多道纵向加强筋将各腔体分隔连接，在控制材料用量的前提下提升截面抗弯、抗扭刚度，适配长跨度布置下的承重需求。型材两侧及腔体间隔位置设计连续开口T型槽，槽口尺寸符合工业铝型材通用安装规范，可直接嵌入T型螺栓、滑块螺母，无需在型材表面额外钻孔攻丝，安装位置可沿长度方向任意调整，适配不同规格的外部附件安装。

　　实际选型应用中，这类宽幅型材常作为自动化生产线的主承载台面、检测设备的运动基准底板、光伏组件传输线的侧边导向基座，也可用于搭建大尺寸设备防护框架的横向承重梁。设计建模时优先以截面草图为基础，先绘制外轮廓与各槽口、腔体的封闭轮廓，通过拉伸命令生成等截面实体，再对槽口边缘的挤压工艺圆角做细节处理，避免尖锐应力集中；建模过程中需严格保证各T型槽的中心距、槽口宽度、腔体壁厚的尺寸公差，确保挤出后实际型材与配套紧固件、端盖、连接件完全适配。

　　安装边界方面，型材两端可搭配专用端面封板封堵腔体，拼接时通过内置角件或隐藏式螺栓连接相邻型材，底部支撑脚座可通过T型槽固定在任意位置，无需对型材主体做二次焊接加工，拆装调整灵活。型材表面可做阳极氧化处理，提升耐磨与抗腐蚀能力，长期在车间工况下使用不易变形，宽幅一体化的结构也大幅减少了框架装配的零件数量，缩短现场安装调试周期。
